板对板连接器
板对板连接器是电子设备中关键的连接组件，用于连接不同电路板，实现信号传输和电源供应。其中，浮动板对板连接器是一种特殊设计，适用于需要相对运动或振动的场景。它允许电路板在连接的同时进行微小的浮动或摆动，以适应设备在运行过程中的振动或热膨胀等变化。这种设计在要求高稳定性和可靠性的应用中尤为重要，如汽车电子、航空航天等领域。通过提供可靠的浮动板对板连接器，可以确保设备在复杂环境中保持卓越性能，满足不同行业的需求。
筛选
-
产品系列
B0813浮动系列
BTB0.8浮动系列
BTB0.635浮动系列
BTB0.5-8高速传输浮动系列
BTB0.5-6浮动系列
BTB0.5-5浮动系列
BTB0.4浮动系列
BTB1.8-1系列

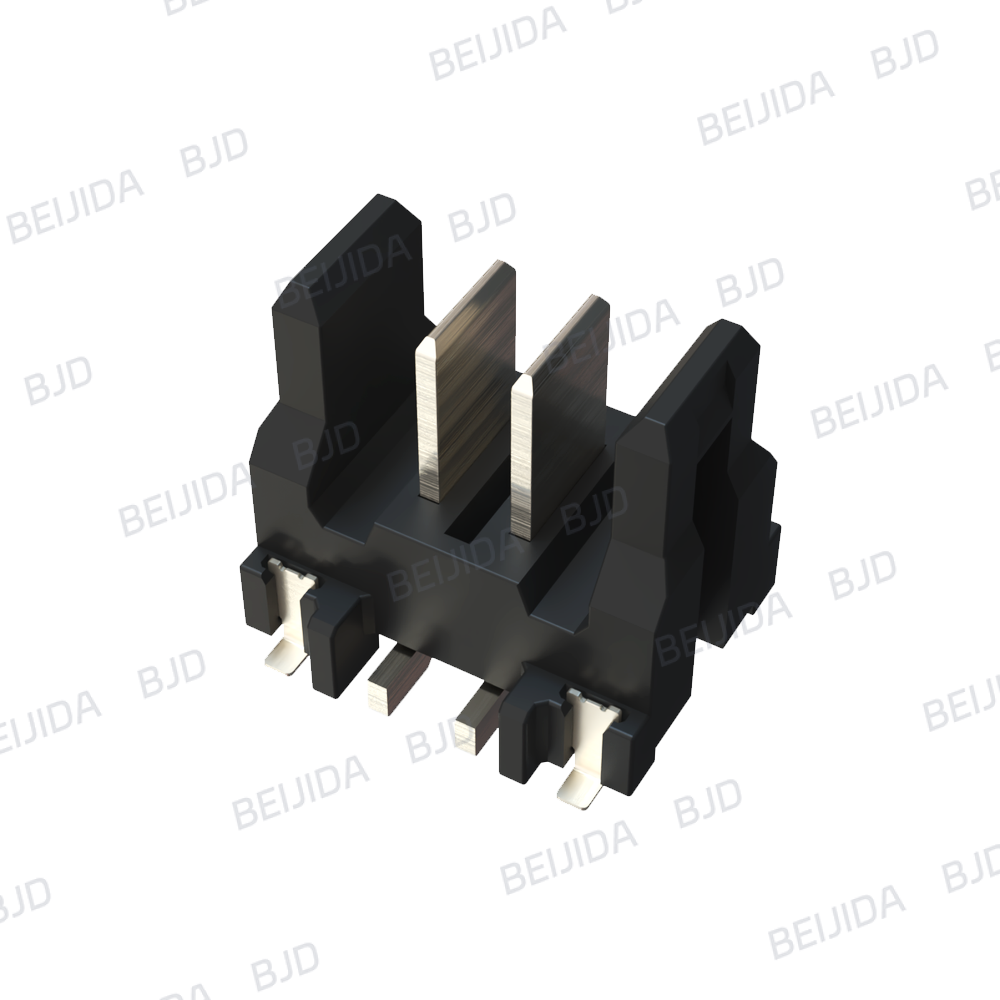

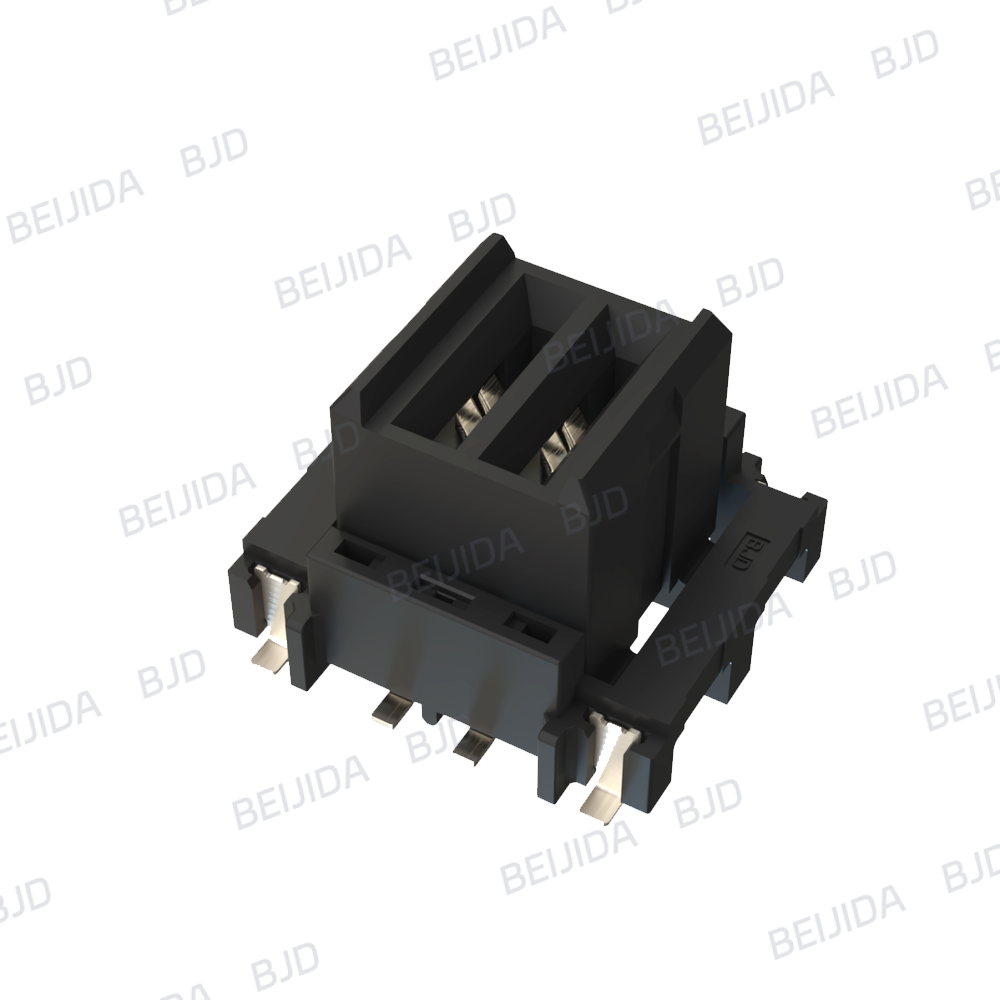

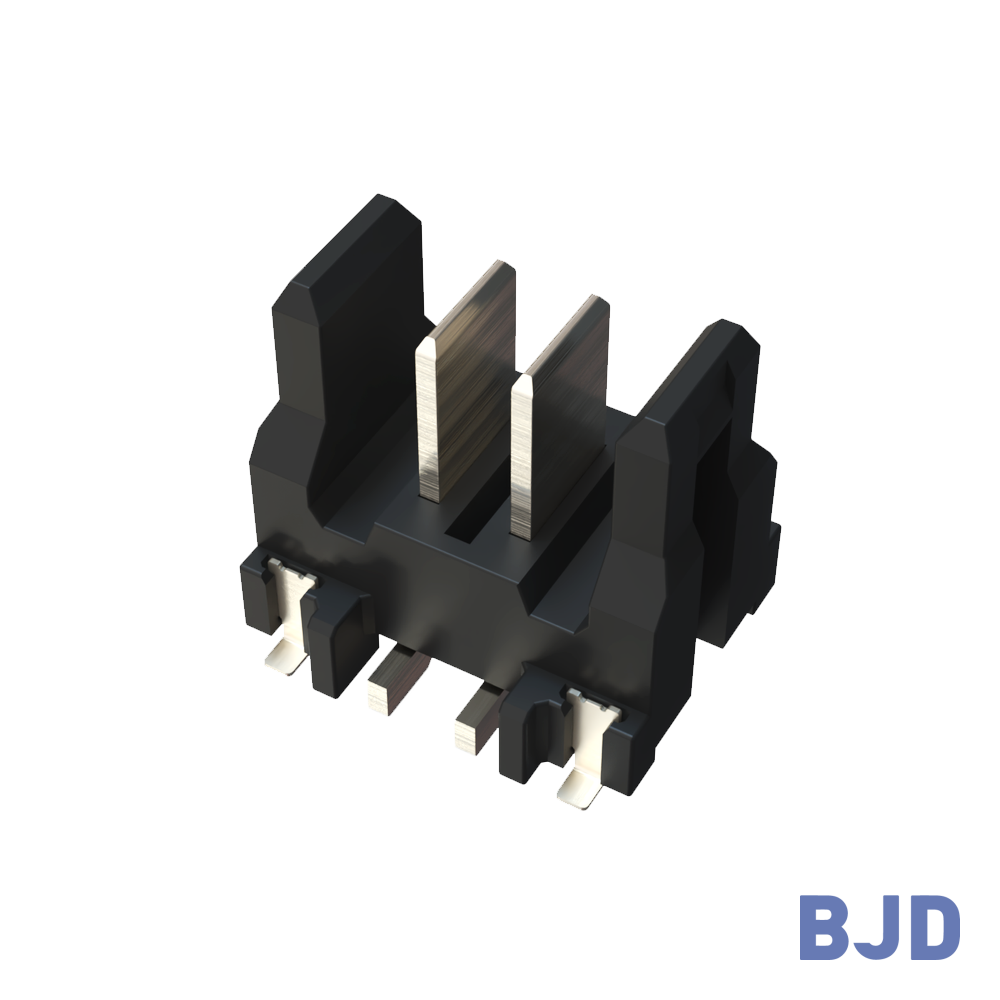

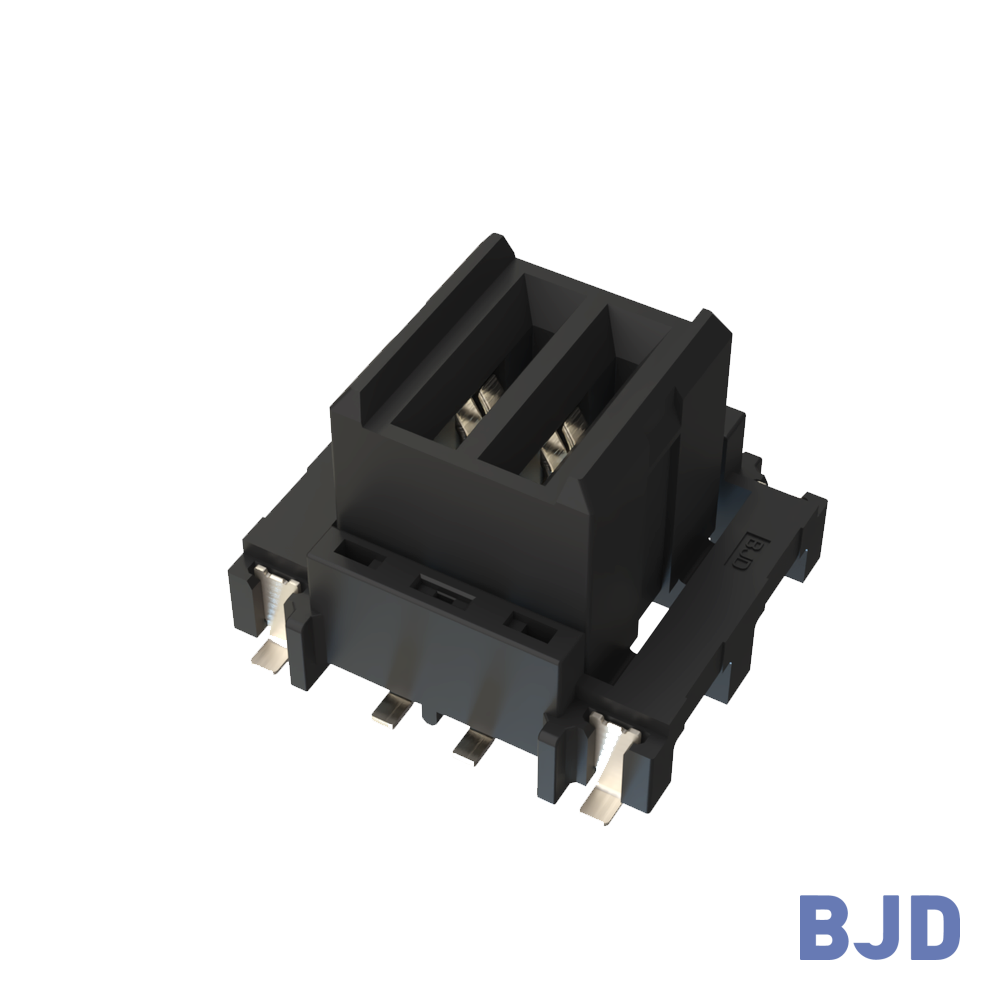

B3501系列
BTB0.8-12系列

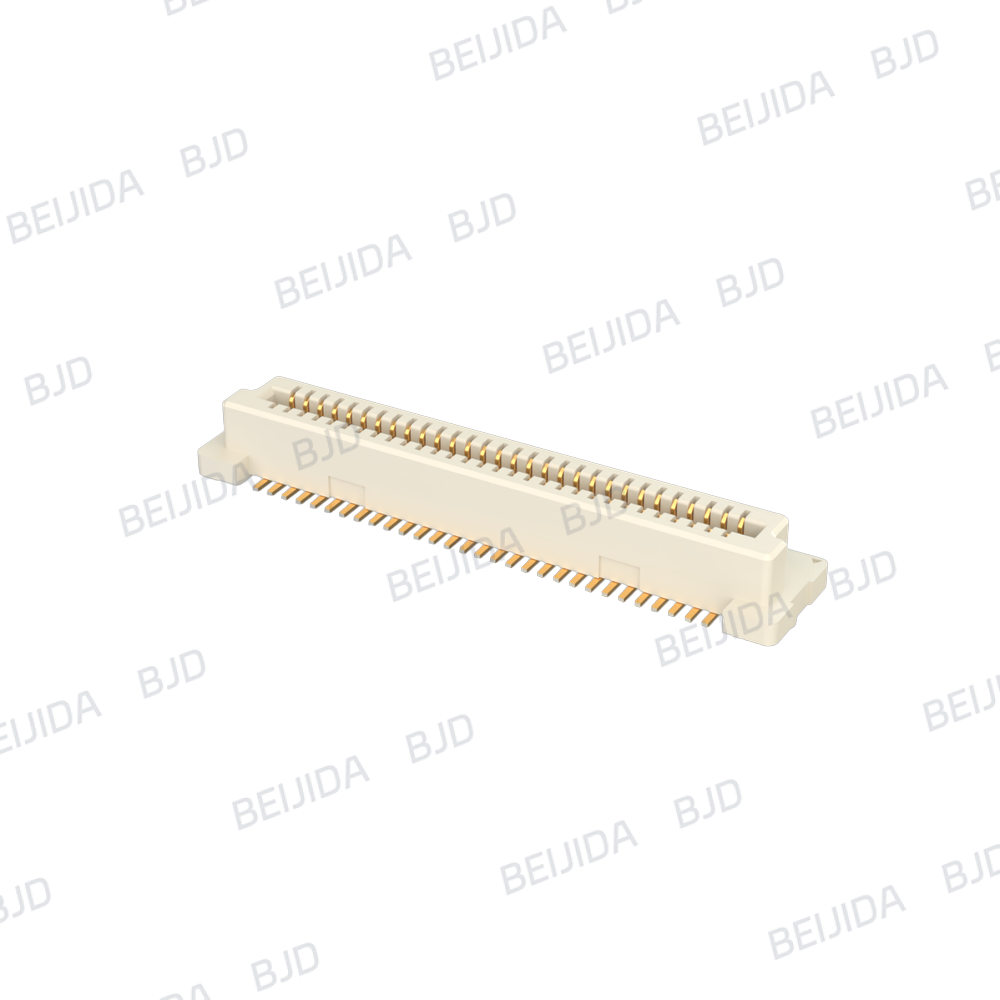

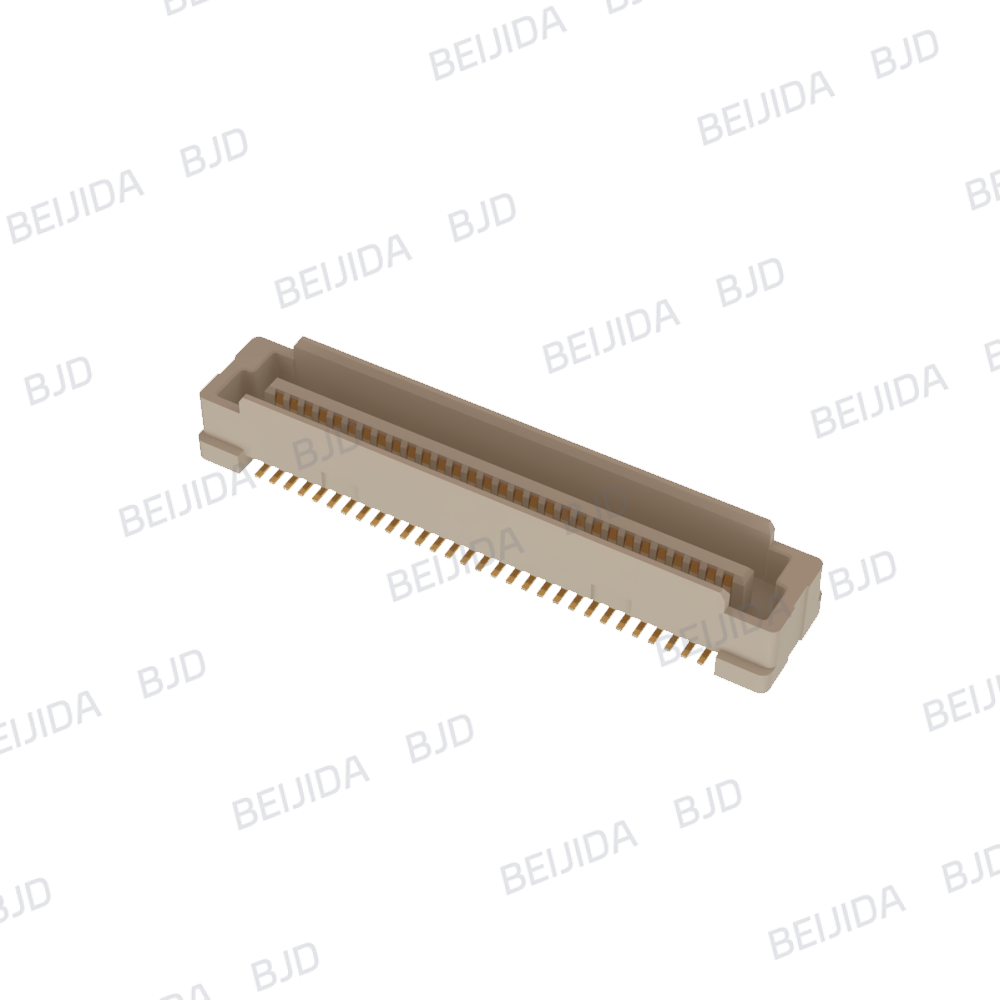

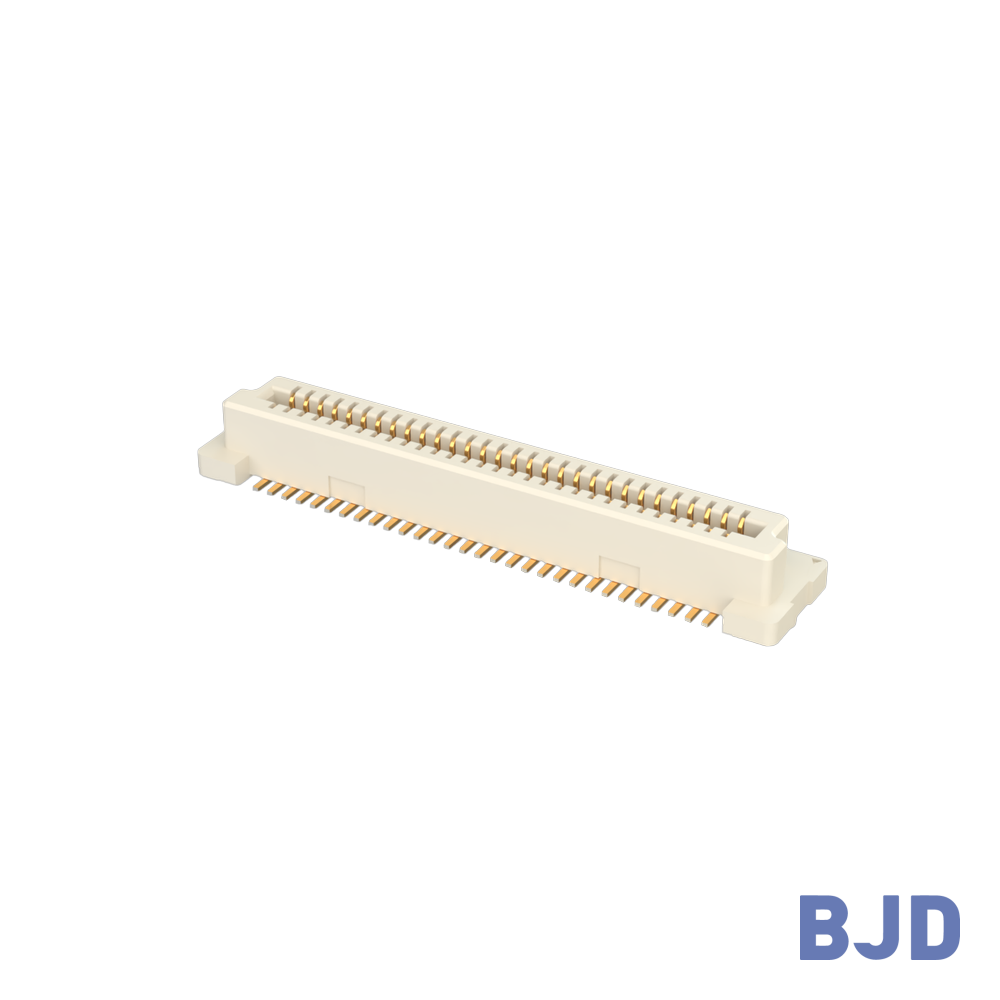

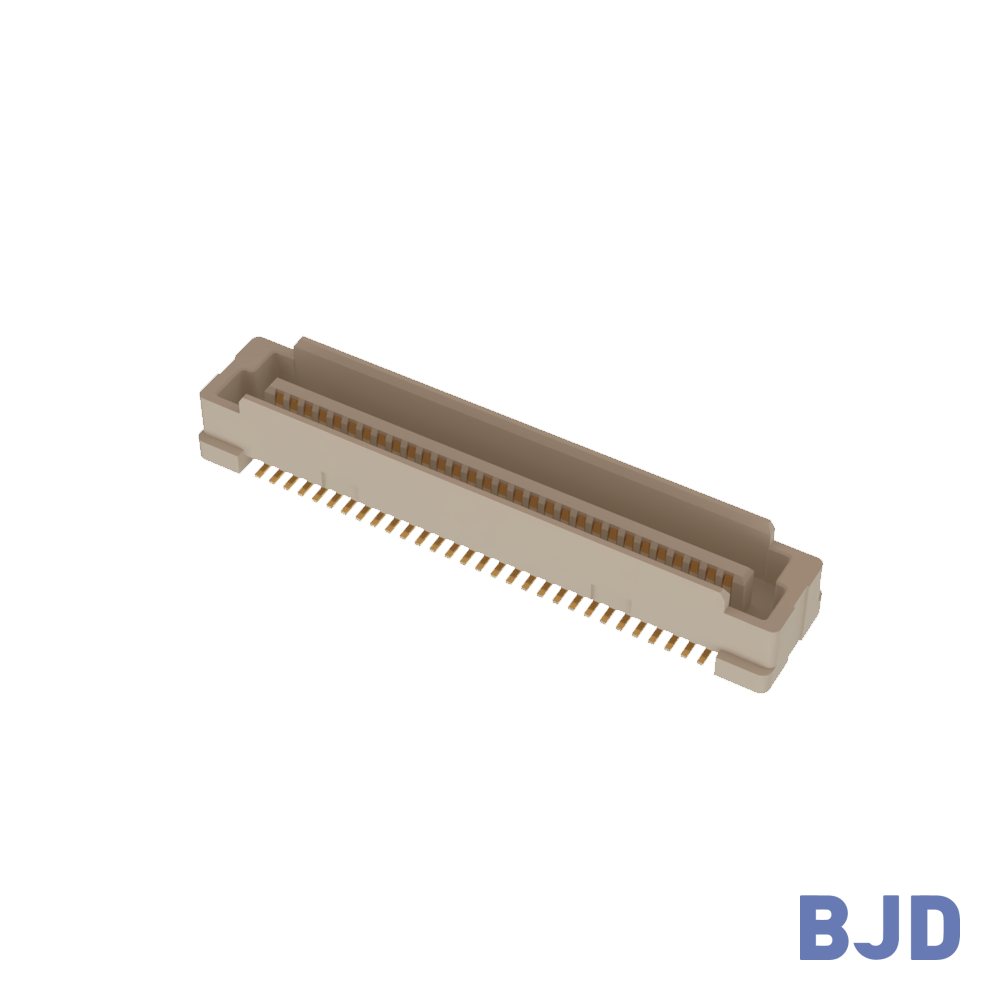

TB101/TB201系列
-
间距
0.5 mm
0.8 mm
0.635 mm
0.4 mm
3.5 mm
-
浮动范围
非浮动
—
XY ± 0.6 mm
XY ± 0.8 mm
XY ± 0.5 mm
X/Y/Z：±1.0 mm
X/Y: ±0.8 mm; Z: ±0.5 mm
XY ± 0.7 mm
—（不适用）
XY ± 0.4 mm
-
连接方向
直式（ST）
垂直
直角
直角（RA）
ST（直式）
-
连接器类型
公座
母座
板对板母座
应用
-
连接器类型
配对料号
材质
PIN数
40~120(pin)
间距
0.8 mm
嵌合高度
18/20/22/24（mm)
浮动范围
X/Y: ±0.8 mm; Z: ±0.5 mm
连接方向
焊接工艺
SMT
额定电流
0.5 A
额定电压
AC/DC 125 V
耐电压
使用温度范围
-40℃ ~ 125℃
传输速度
传输规格
电源端子
0
插拔次数
RoHS 2
无卤
兼容替代
IRISO 10128 Series
备注
-
0.8浮动系列是0.8 mm间距浮动板对板连接器，覆盖30～80 Pin和6～24.7 mm的多种嵌合高度。浮动端可提供XY方向±0.5 mm的位移补偿，并支持直式和直角连接布局；采用SMT安装，额定电流0.5 A/Pin、额定电压AC/DC 50 V，使用温度范围-40°C～105°C。适用于需要较宽板间高度范围、灵活布板方向和抗装配偏差能力的设备。
立即探索
参数详情
连接器类型
配对料号
材质
PIN数
30, 40, 50, 60, 70, 80
间距
0.8 mm
嵌合高度
6, 8, 9, 9.75, 11.75, 12.75, 14.25, 15.75, 18, 19.5, 20.95, 24.7
浮动范围
XY ±0.5 mm
连接方向
焊接工艺
SMT
额定电流
0.5 A
额定电压
50 V
耐电压
使用温度范围
-40℃ ~ 105℃
传输速度
16 Gbps
传输规格
电源端子
0
插拔次数
RoHS 2
无卤
兼容替代
IRISO 9827，9828，9860 Series；IRISO 9828S；IRISO 9827S；IRISO 9828B；IRISO 9827B；IRISO 9860B
备注
-
0.635浮动系列是0.635 mm间距浮动板对板连接器，提供60 Pin和80 Pin规格以及6.3、10、15 mm嵌合高度。浮动端可提供XY方向±0.7 mm的位移补偿，并支持直式和直角连接布局；采用SMT安装，额定电流0.5 A/Pin、额定电压AC/DC 50 V，使用温度范围-40°C～105°C。适用于需要多种板间高度、方向选择和装配容差的设备。
立即探索
参数详情
连接器类型
配对料号
材质
PIN数
60, 80
间距
0.635 mm
嵌合高度
6.3, 10, 15
浮动范围
XY±0.7
连接方向
焊接工艺
SMT
额定电流
0.5 A
额定电压
50 V
耐电压
使用温度范围
-40℃ ~ 105℃
传输速度
传输规格
电源端子
0
插拔次数
RoHS 2
无卤
兼容替代
KEL DW01，DW11 Series
备注
-
· 便于组装
在 X、Y 方向的浮动范围为 ±0.8mm，这在组装时是一个优势
·大电流
混合式的供电设计架构，每引脚 5 安培 × 4 线路
·16+ Gbps 高速传输
差分阻抗为 85 欧姆
支持PCI-e Gen4立即探索
参数详情
连接器类型
配对料号
材质
PIN数
20 ~ 160 P
间距
0.5 mm
嵌合高度
10 ~ 30 mm
浮动范围
XY ± 0.8mm
连接方向
焊接工艺
SMT
额定电流
信号: 0.5A/Pin, 电源: 5A/Pin
额定电压
50 V
耐电压
使用温度范围
-40 ～ 125℃
传输速度
16 Gpbs
传输规格
PCI-Express 4.0
电源端子
4
插拔次数
RoHS 2
无卤
兼容替代
IRISO 10143 Series
备注
带电源Pin
-
0.5-6浮动系列是0.5 mm间距的高速板对板连接器，采用SMT安装。X、Y方向的浮动结构可吸收基板装配偏差，适用于需要紧凑布板和装配容差的板间信号连接。
立即探索
参数详情
连接器类型
配对料号
材质
PIN数
80
间距
0.5 mm
嵌合高度
8
浮动范围
XY±0.5
连接方向
焊接工艺
SMT
额定电流
0.4A
额定电压
50V
耐电压
使用温度范围
-40°C～105°C
传输速度
6 Gbps
传输规格
电源端子
0
插拔次数
RoHS 2
无卤
兼容替代
备注
