线对板连接器
线对板连接器是一种关键的电子组件，用于连接电子设备中的电线与电路板之间。它们采用先进的设计和制造工艺，提供可靠的连接性能和稳定性，广泛应用于汽车电子、通信设备等领域。这些连接器通常具有高密度连接、抗震动性能以及防水功能，为电子设备的稳定运行提供了关键支持。
筛选
-
产品系列
14131X带限位槽卧贴针座系列

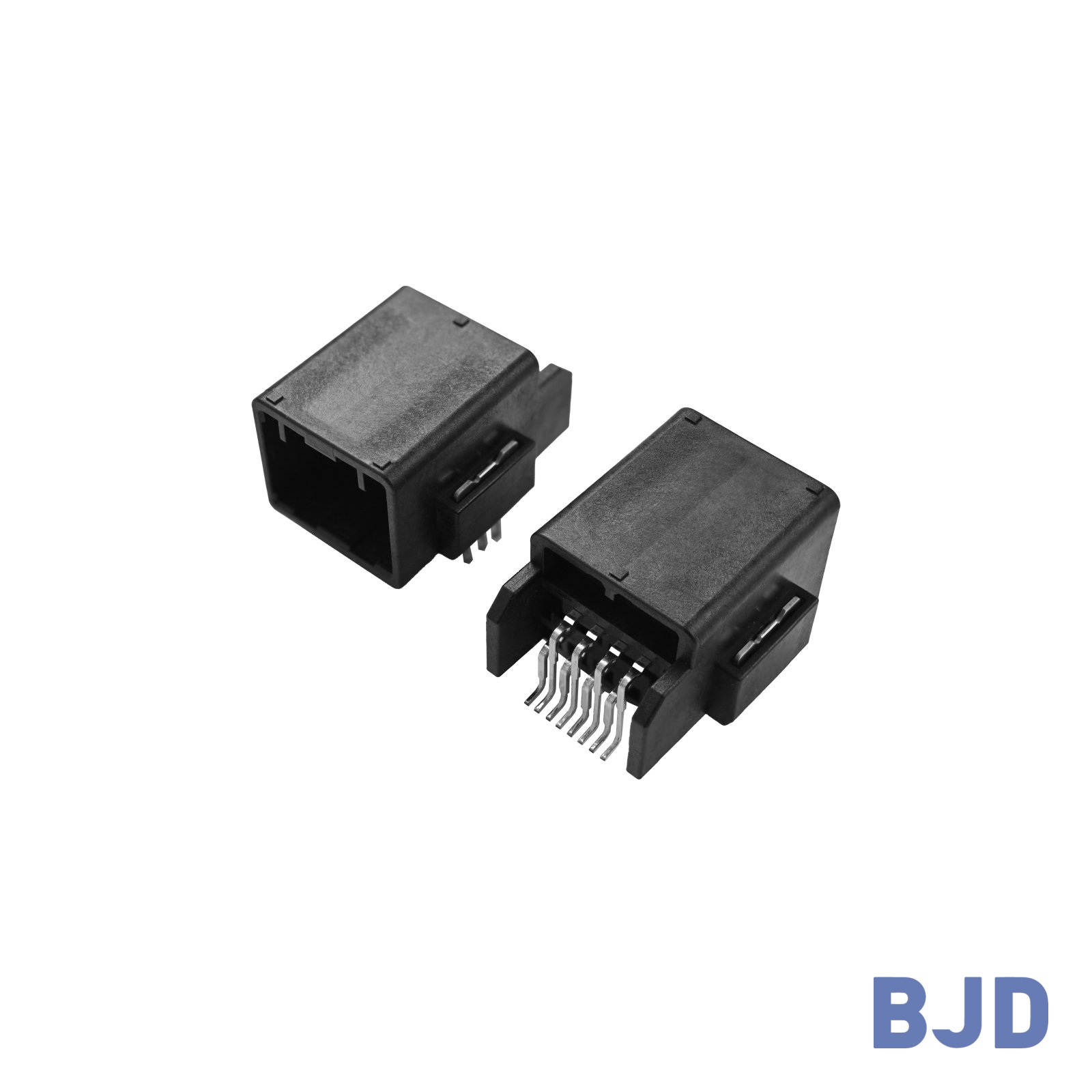

WTB2203A系列
WTB2001X-8P / WTB2002X-8P系列

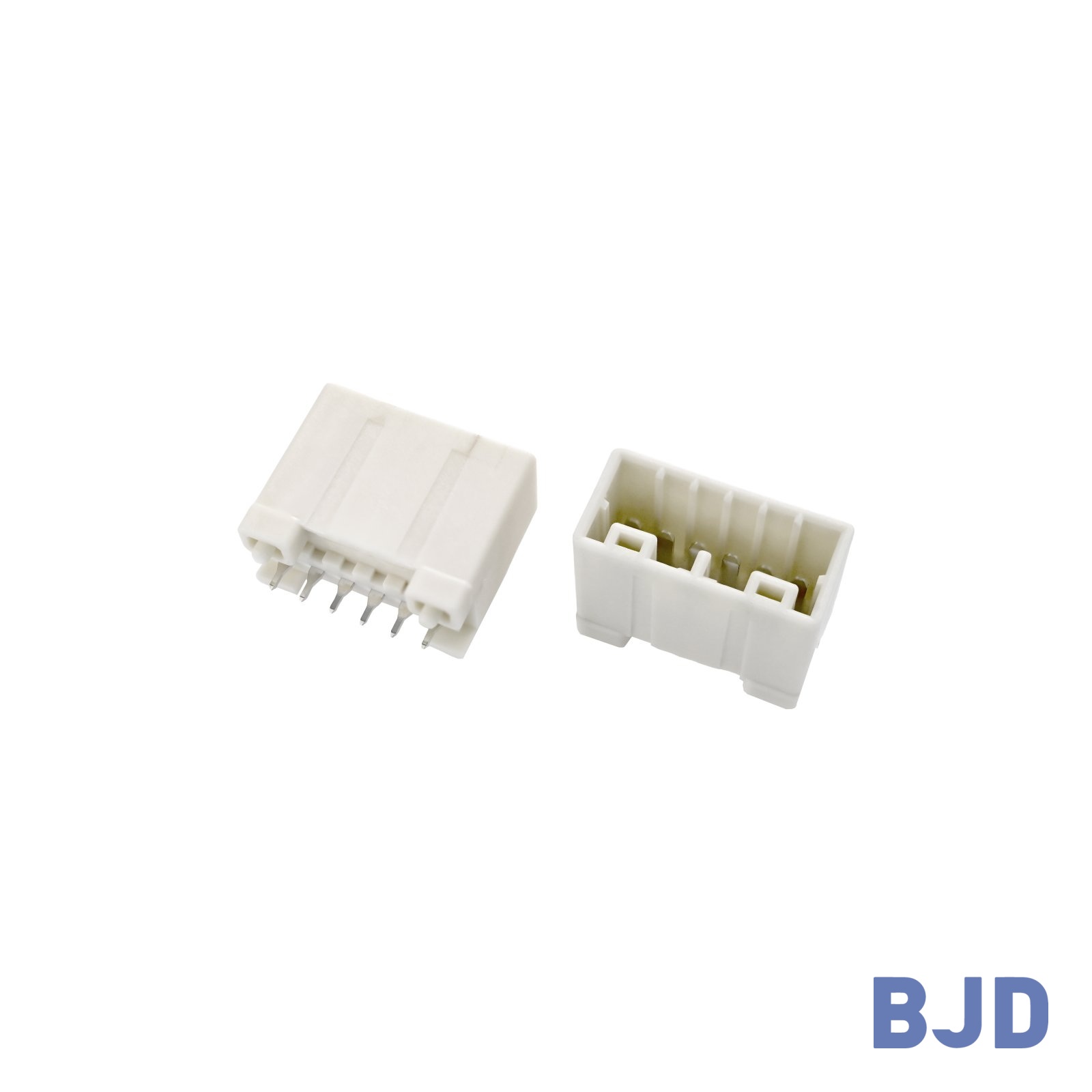

WTB3502系列

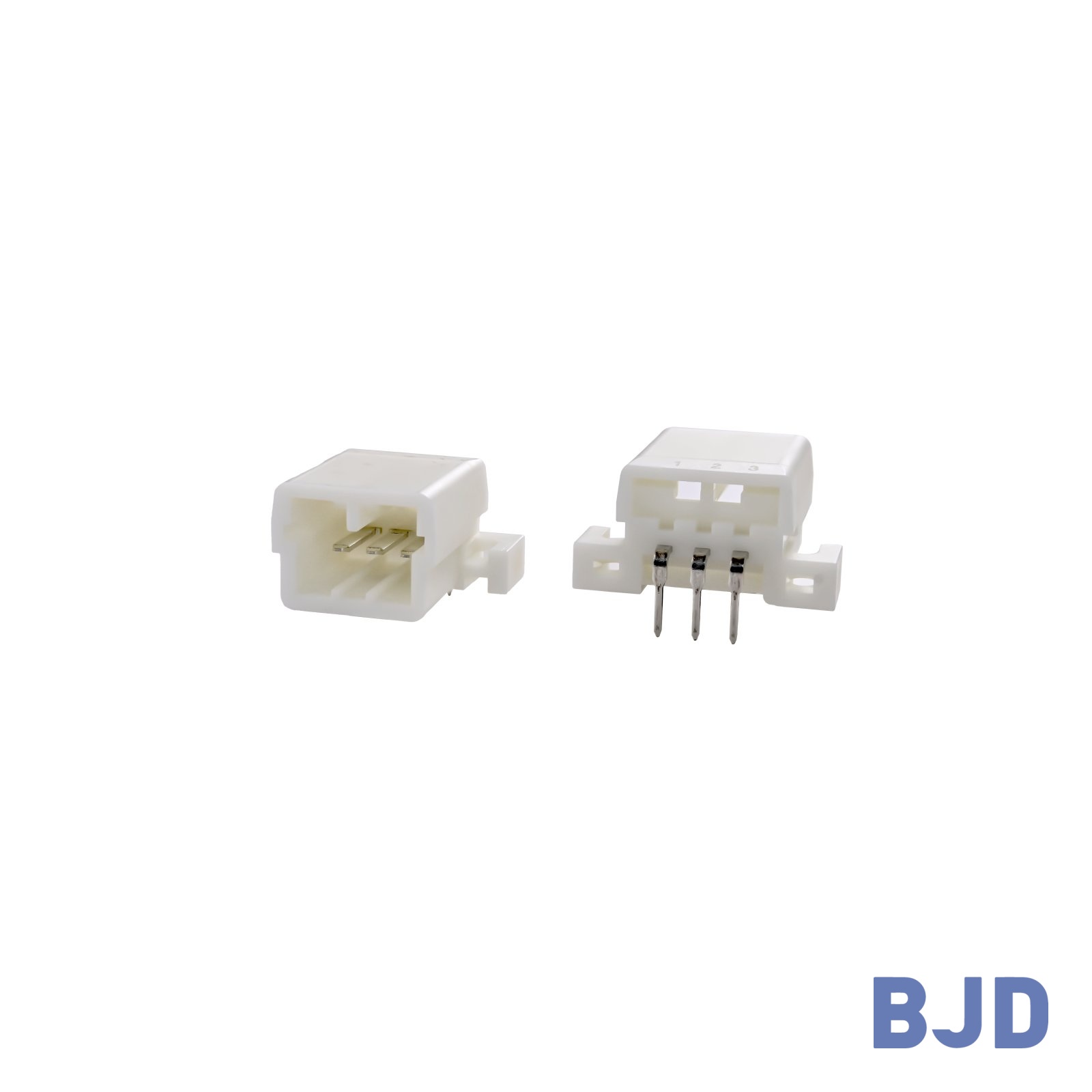

WTB3501系列
WTB2601系列
WTB25401系列
WTB2503系列
WTB2502系列
WTB2501系列
WTB2202系列
WTB2201系列
14119X系列
WTB2.54-1系列
14136X系列
14135X系列
P2.0-7-12P板端系列
P3.5系列
24137X系列
14134X系列
14124X系列
141223X系列
14118X系列
X4117X系列
X4111X系列
14106X系列
X4101X系列
X4104X系列
24100X系列
-
系列类型
板端连接器
完整连接器系统
线端组件
-
间距
1 mm
1.25 mm
1.8 mm
2 mm
2.2 mm
2.5 mm
2.54 mm
2.6 mm
3.5 mm
-
排数
单排
双排
-
对插方向
水平／直角
垂直
-
PCB安装方式
DIP／波峰焊
PIP / THR
SMT
-
是否带CPA
否
是
应用
-
部件类型
带限位槽板端针座系列
PIN数
间距
排数
CODE类型
是否带CPA
连接方向
PCB安装方式
卧贴
焊接工艺
SMT
材质
额定电流
额定电压
耐电压
接触电阻
使用温度范围
抗震等级
兼容替代
IRISO 13065B-2-XXX-TR；IMSA-13065B-2-XXY90X
备注
-
部件类型
板端连接器系列
PIN数
8
间距
2.2 mm
排数
CODE类型
是否带CPA
连接方向
PCB安装方式
SMT
焊接工艺
材质
端子：黄铜；胶芯：PA10T
额定电流
3 A AC/DC max/pin
额定电压
耐电压
AC 1000 V/min
接触电阻
20 mΩ max
使用温度范围
−40°C～+105°C
抗震等级
兼容替代
备注
-

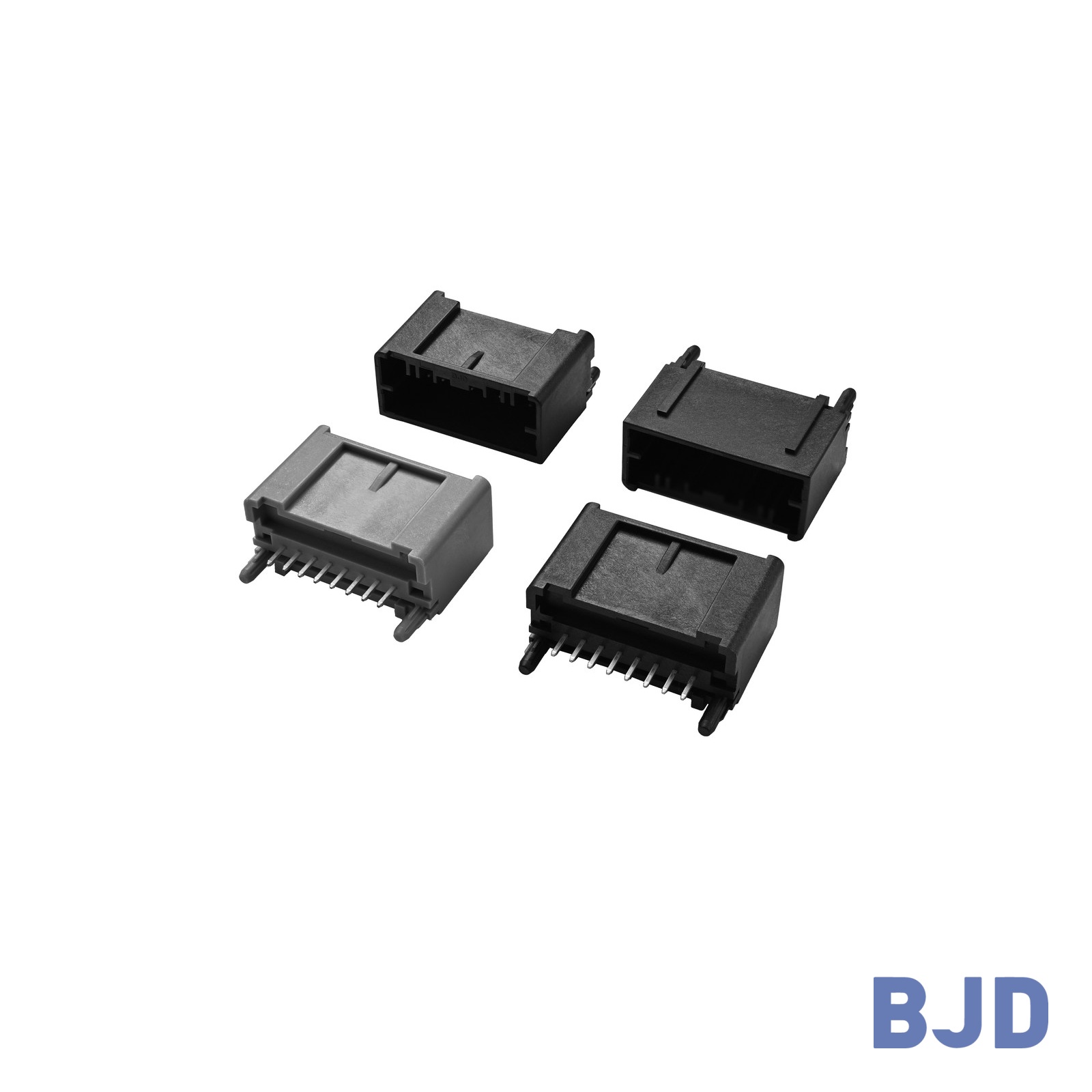

WTB2001X-8P / WTB2002X-8P系列是2.0 mm间距、8 Pin的线对板板端连接器系列，PCB安装方式为PIP（通孔回流焊）。
立即探索
参数详情
部件类型
板端连接器系列
PIN数
8
间距
2.0 mm
排数
CODE类型
是否带CPA
连接方向
PCB安装方式
PIP（通孔回流焊）
焊接工艺
材质
端子：黄铜；胶芯：PA9T
额定电流
4 A AC/DC max/pin
额定电压
耐电压
AC 500 V/min
接触电阻
25 mΩ max
使用温度范围
−40°C～+105°C
抗震等级
兼容替代
备注
-
部件类型
板端连接器系列
PIN数
6
间距
3.5 mm
排数
CODE类型
是否带CPA
连接方向
PCB安装方式
PIP（通孔回流焊）
焊接工艺
材质
端子：黄铜；胶芯：PA6T
额定电流
5 A AC/DC max/pin
额定电压
耐电压
AC 1800 V/min
接触电阻
10 mΩ max
使用温度范围
−40°C～+105°C
抗震等级
兼容替代
备注
-
部件类型
板端连接器系列
PIN数
3 / 6
间距
3.5 mm
排数
CODE类型
是否带CPA
连接方向
PCB安装方式
DIP（波峰焊）
焊接工艺
材质
端子：黄铜；胶芯：PA66 / PBT（主表未分型号）
额定电流
5 A AC/DC max/pin
额定电压
耐电压
AC 1800 V/min
接触电阻
10 mΩ max
使用温度范围
−40°C～+105°C
抗震等级
兼容替代
备注
