基板対基板コネクタ
基板対基板コネクタは、複数の回路基板間で信号や電源を安定して伝送するための重要な接続部品です。フローティング構造を備えた基板対基板コネクタは、実装時の位置ずれや動作中の振動、熱膨張による微小な変位を吸収できます。車載電子機器、産業機器、航空宇宙分野など、高い安定性と信頼性が求められる用途に適しています。
46 filtering results in total
フィルター
-
製品シリーズ
B0813フローティングシリーズ
0.8フローティングシリーズ
0.635フローティングシリーズ
0.5-8 高速伝送フローティングシリーズ
0.5-6フローティングシリーズ
0.5-5フローティングシリーズ
0.4 mmフローティングシリーズ
BTB1.8-1シリーズ
B3501シリーズ
BTB0.8-12シリーズ
TB101/TB201シリーズ
-
ピッチ
0.5 mm
0.8 mm
0.635 mm
0.4 mm
3.5 mm
-
フローティング範囲
非フローティング
—
XY ± 0.6 mm
XY ± 0.8 mm
XY ± 0.5 mm
X/Y/Z：±1.0 mm
X/Y: ±0.8 mm; Z: ±0.5 mm
XY ± 0.7 mm
—（該当なし）
XY ± 0.4 mm
-
接続方向
ストレート（ST）
ライトアングル
ライトアングル（RA）
垂直
ST（ストレート）
-
コネクタタイプ
プラグ
レセプタクル
リセプタクル
基板対基板レセプタクル
適用
-
シリーズ
BTB1.8-1シリーズ
コネクタタイプ
基板対基板レセプタクル
嵌合相手品番
材質
ピン数
ピッチ
嵌合高さ
フローティング範囲
接続方向
ST（ストレート）
はんだ付け方式
SMT
定格電流
定格電圧
耐電圧
使用温度範囲
挿抜回数
RoHS 2
ハロゲンフリー
互換品
IRISO 18033
備考
-

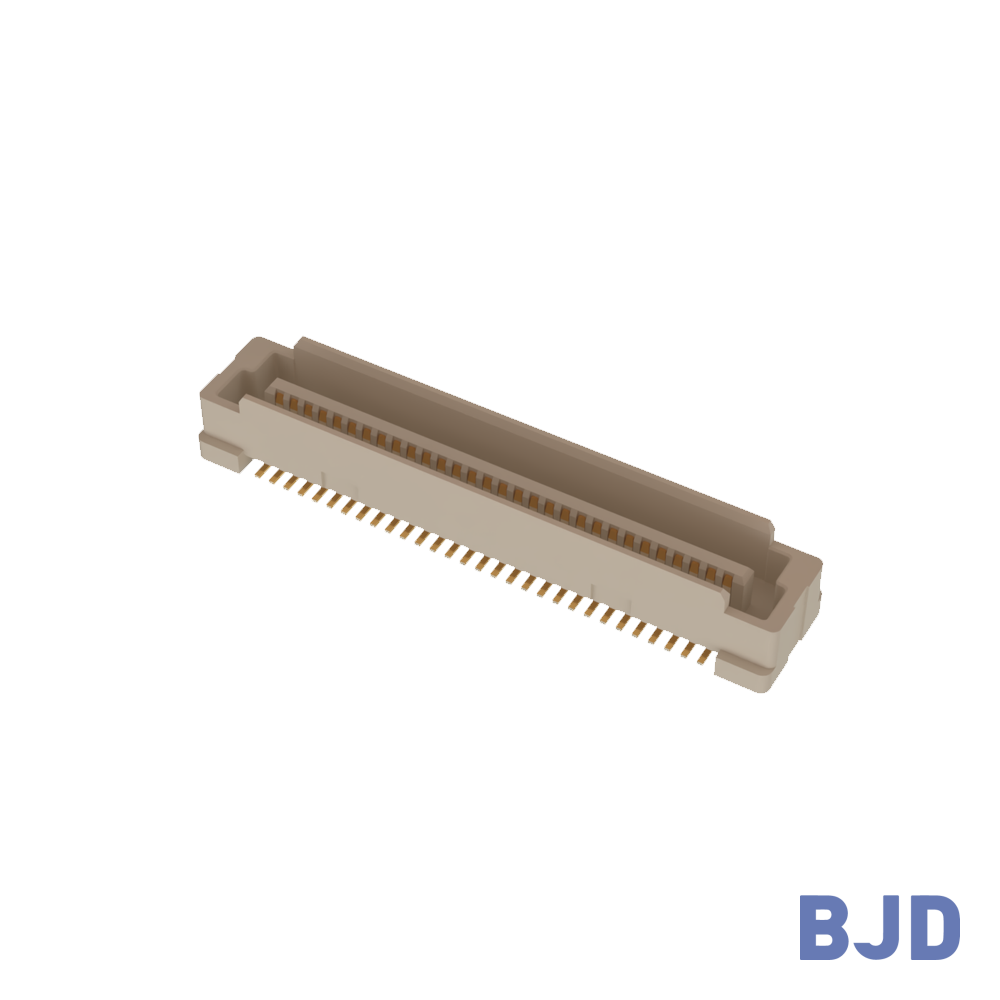

シリーズ
TB101/TB201シリーズ
コネクタタイプ
レセプタクル
嵌合相手品番
905101-10XX30
材質
ピン数
120
ピッチ
0.8 mm
嵌合高さ
5 mm
フローティング範囲
接続方向
はんだ付け方式
SMT
定格電流
0.5 A
定格電圧
100 V AC/DC
耐電圧
AC 500 V/min
使用温度範囲
−40°C～+105°C
挿抜回数
RoHS 2
ハロゲンフリー
互換品
備考
-

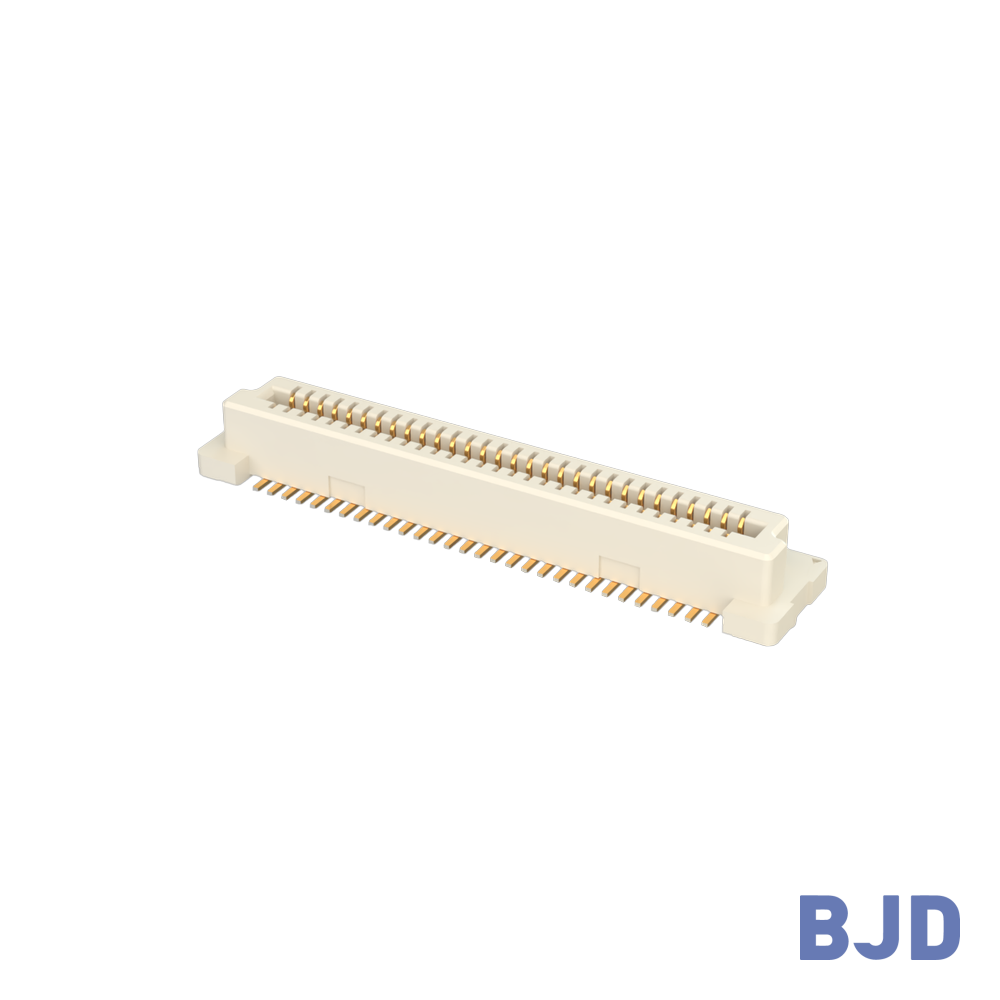

シリーズ
TB101/TB201シリーズ
コネクタタイプ
プラグ
嵌合相手品番
905201-10XX30
材質
ピン数
120
ピッチ
0.8 mm
嵌合高さ
5 mm
フローティング範囲
接続方向
はんだ付け方式
SMT
定格電流
0.5 A
定格電圧
100 V AC/DC
耐電圧
AC 500 V/min
使用温度範囲
−40°C～+105°C
挿抜回数
RoHS 2
ハロゲンフリー
互換品
備考
-
シリーズ
B3501シリーズ
コネクタタイプ
リセプタクル
嵌合相手品番
123095-60XX50-HF
材質
絶縁体：PA9T；端子：銅合金
ピン数
2
ピッチ
3.5 mm
嵌合高さ
25 mm
フローティング範囲
X/Y/Z：±1.0 mm
接続方向
垂直
はんだ付け方式
SMT
定格電流
30 A
定格電圧
400 V AC/DC
耐電圧
1000 V AC/min
使用温度範囲
−40°C～+125°C
挿抜回数
RoHS 2
ハロゲンフリー
互換品
IRISO 10149シリーズ
備考
-
シリーズ
B3501シリーズ
コネクタタイプ
プラグ
嵌合相手品番
123096-60XX50-HF
材質
絶縁体：PA9T；端子：銅合金
ピン数
2
ピッチ
3.5 mm
嵌合高さ
25 mm
フローティング範囲
X/Y/Z：±1.0 mm
接続方向
垂直
はんだ付け方式
SMT
定格電流
30 A
定格電圧
400 V AC/DC
耐電圧
1000 V AC/min
使用温度範囲
−40°C～+125°C
挿抜回数
RoHS 2
ハロゲンフリー
互換品
IRISO 10149シリーズ
備考
