X4111Xシリーズ

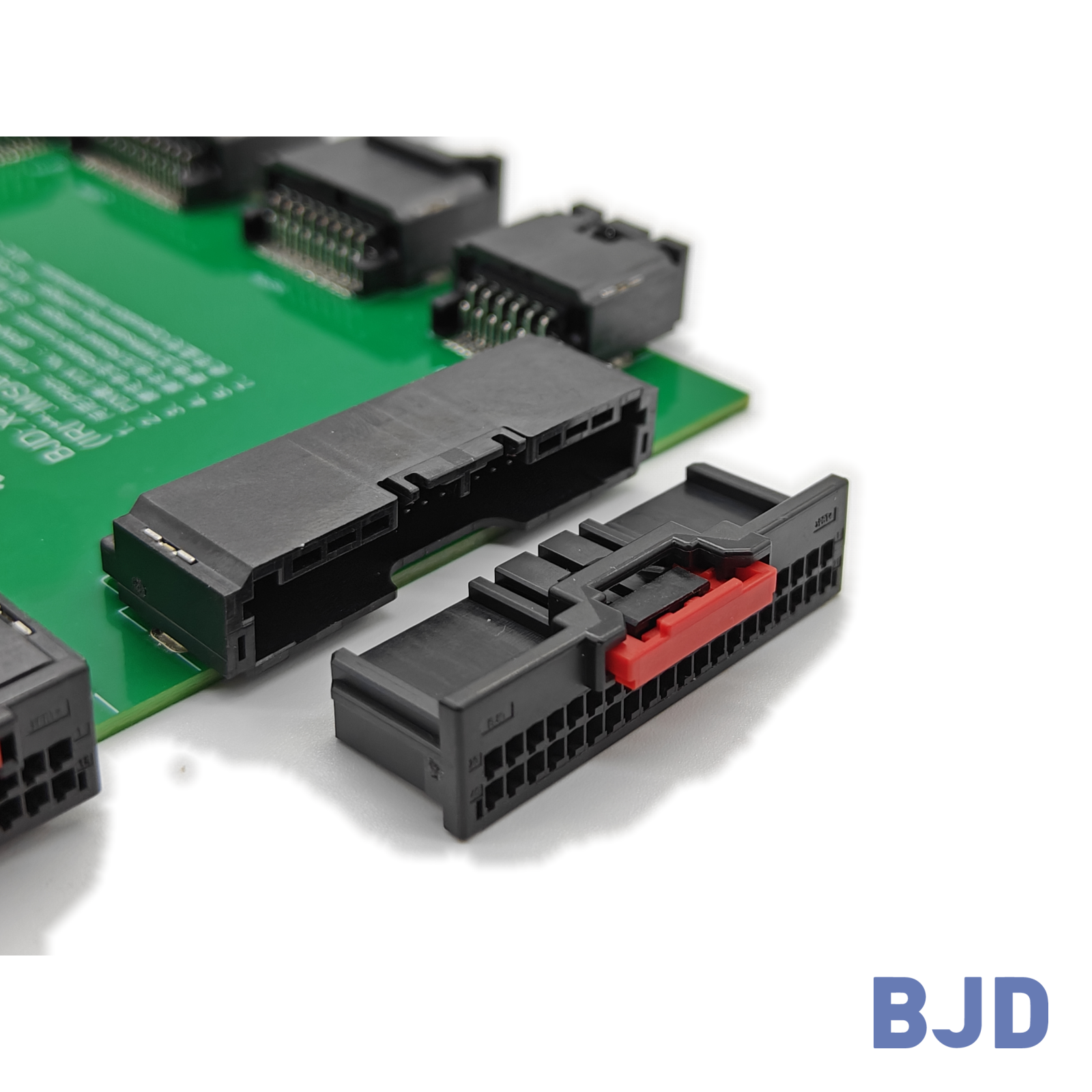

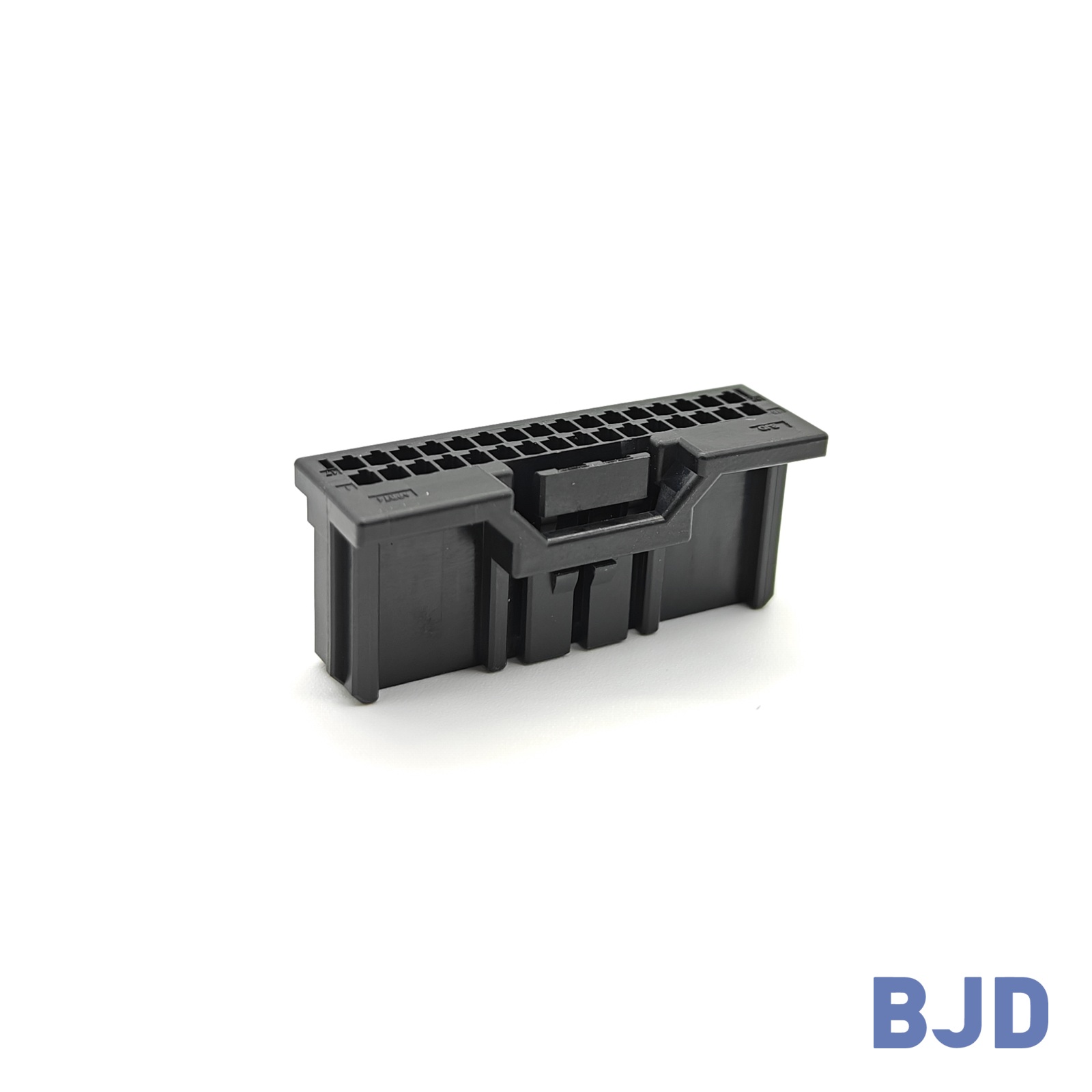

X4111Xシリーズは、2.0 mmピッチの車載向け電線対基板コネクタです。端子タブ寸法0.5 mm × 0.3 mmの超小型圧着端子とボックス構造を採用し、低背・高密度・省スペースを実現します。3種類のキーイングバリエーションを用意し、-40°C～125°Cの使用温度範囲に対応します。2列のライトアングルSMT構造により、自動実装にも適しています。
関連パラメータ
-
構成部品
-
部品タイプ
-
ピン数
8, 12, 16, 20, 24, 28, 32, 40
-
ピッチ
2.0mm
-
列数
-
CODEタイプ
-

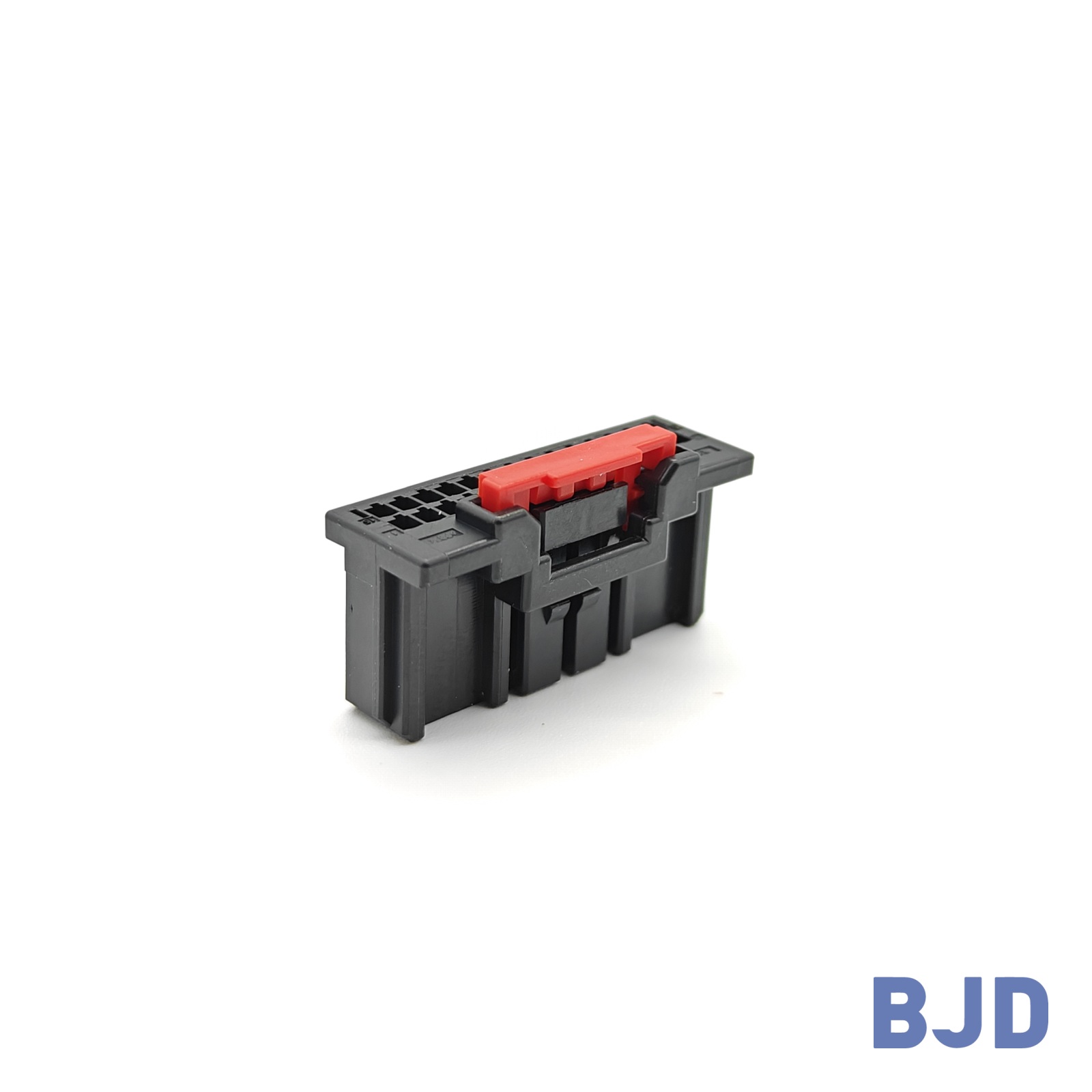

CPA付き
-
TPA付き
-
基板実装方式
水平実装
-
はんだ付け方式
SMT
-
材質
-
定格電流
3A
-
定格電圧
60V
-
耐電圧
-
接触抵抗
-
使用温度範囲
-40℃ ~ 125℃
-
耐振動等級
LV214 S2，USCAR V2
-
互換品
IRISO 13065 Series；IRISO 13065B-2-XXX-TR IMSA-13065B-2-XXY90X；IRISO 13065T-01A-T；IRISO 13065S-2-XXX IMSA-13065S-2-XXY50X
-
備考
