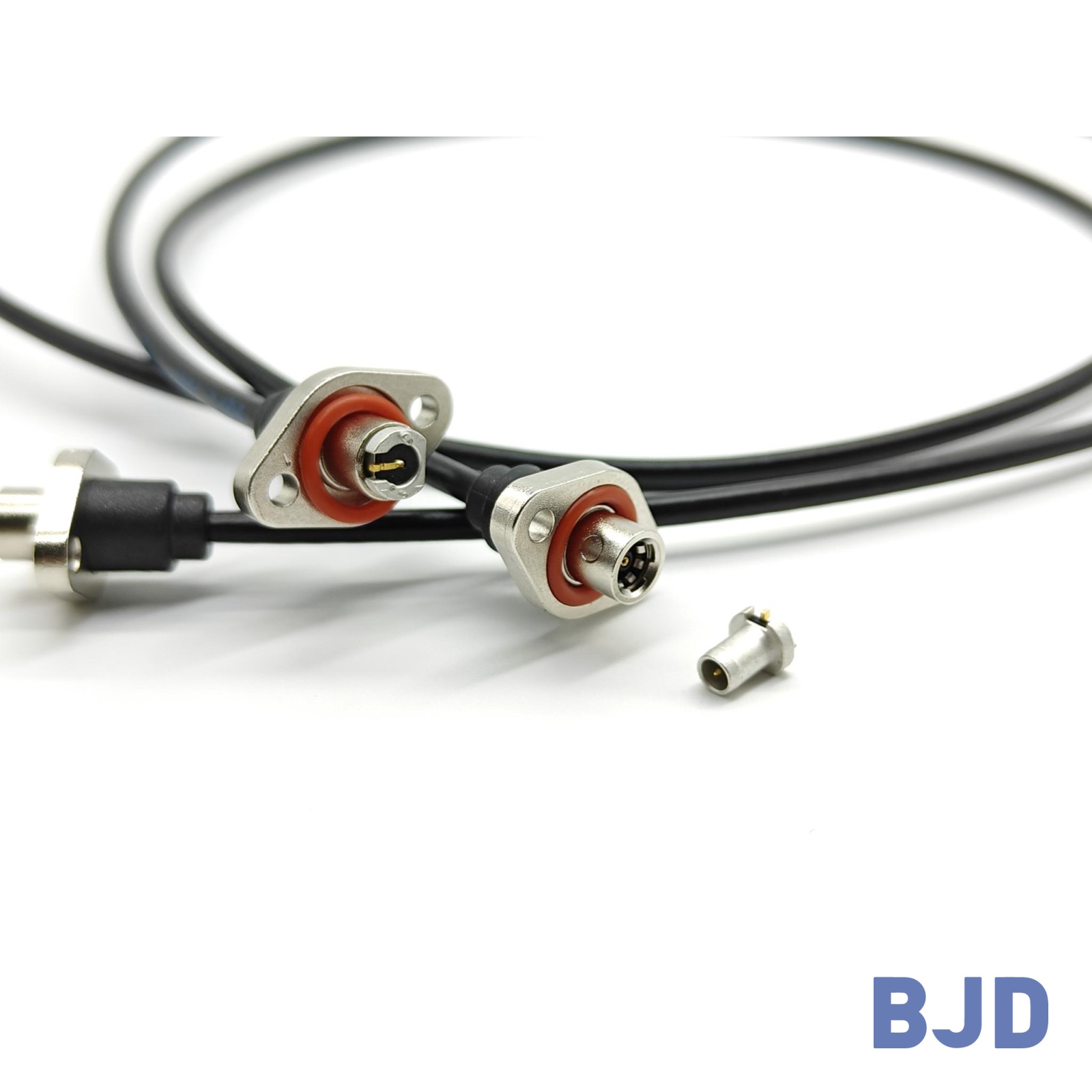

SMB 141131Xシリーズコネクタ

シリーズ構成

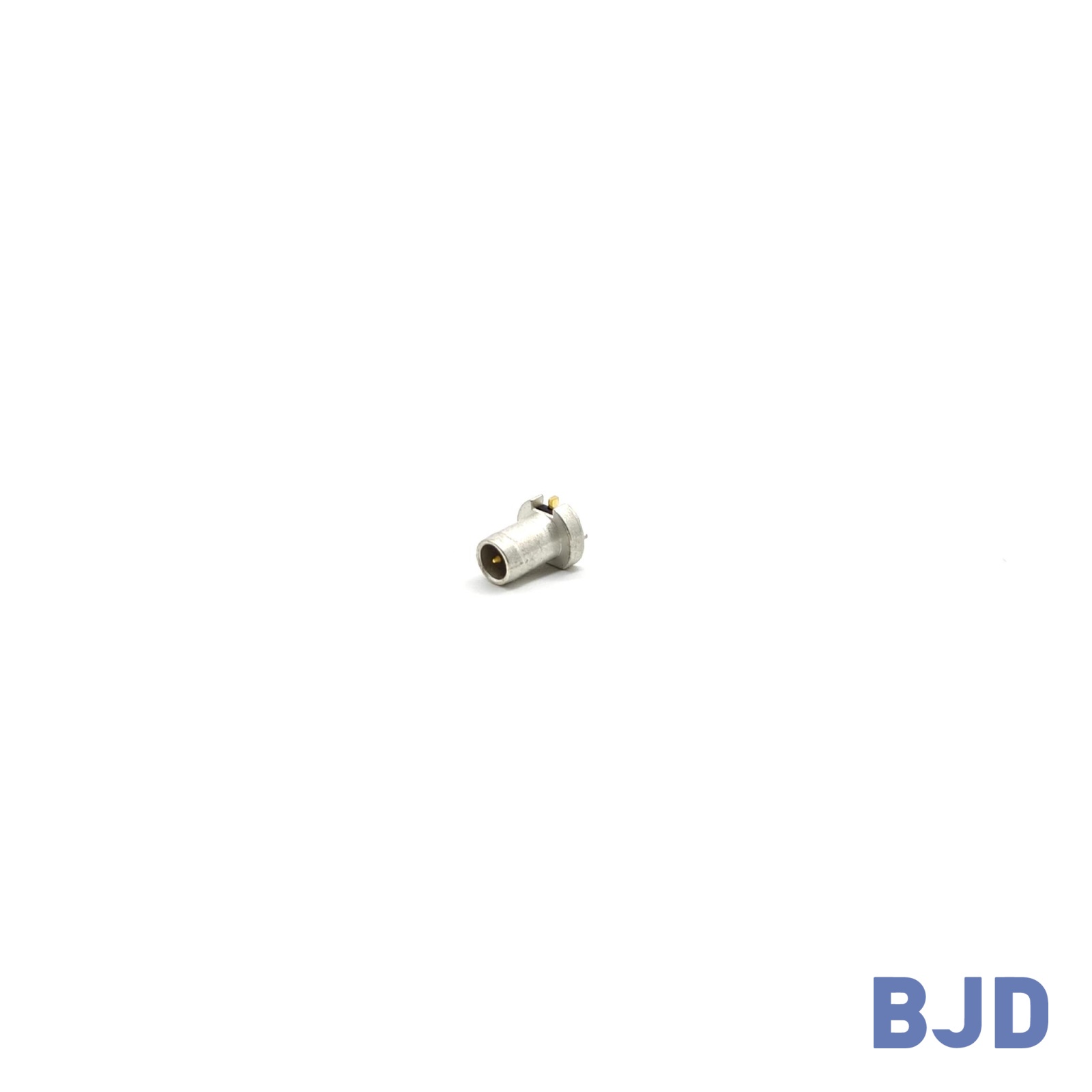

141131-210150：フローティングFAKRA/SMB基板実装用オスコネクタ；141131-420190：FAKRA密閉アダプター；160021-3XXX01：SMBケーブル用メスコネクタ

材質

絶縁部品：熱可塑性樹脂；中心コンタクト：銅合金（一部品番は黄銅）；本体／シェル：亜鉛合金

定格電圧

60 V AC/DC max

定格電流

1 A AC/DC max

耐電圧

500 V AC/min

絶縁抵抗

≥1000 MΩ

中心コンタクト抵抗

5 mΩ max（初期）；40 mΩ max（環境試験後）

外部コンタクト抵抗

5 mΩ max（初期）；40 mΩ max（環境試験後）

使用温度範囲

−40°C～+105°C

嵌合力

25 N max

離脱力

25 N max

品番別互換品

141131-210150 → ECT 818010765、Molex 73404-646；160021-3XXX01 → Molex 73404-6470
