基板対基板コネクタ

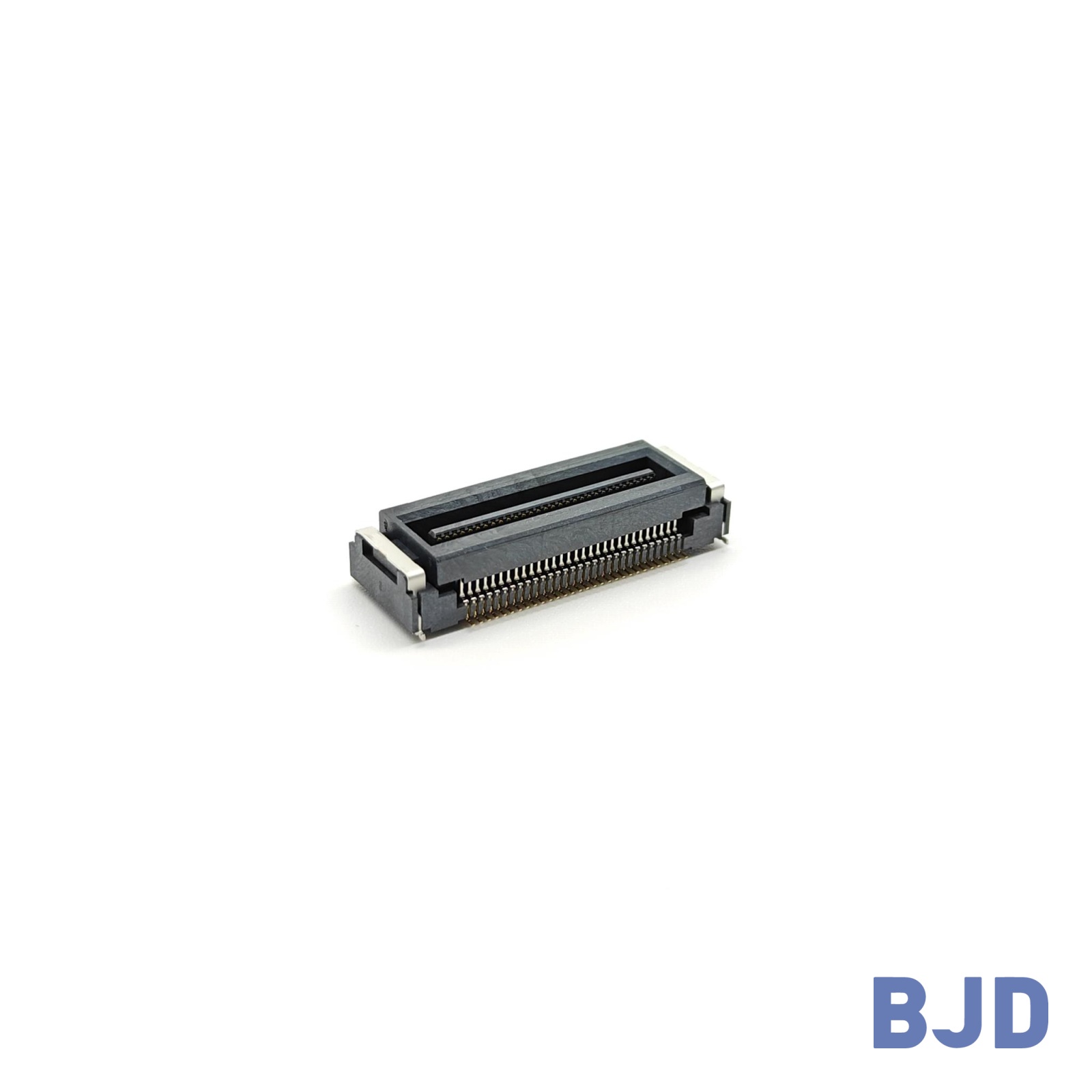

基板対基板コネクタは、複数の回路基板間で信号や電源を安定して伝送するための重要な接続部品です。フローティング構造を備えた基板対基板コネクタは、実装時の位置ずれや動作中の振動、熱膨張による微小な変位を吸収できます。車載電子機器、産業機器、航空宇宙分野など、高い安定性と信頼性が求められる用途に適しています。
6 filtering results in total
フィルター
-
製品シリーズ
B0813フローティングシリーズ
0.8フローティングシリーズ
0.635フローティングシリーズ
0.5-8 高速伝送フローティングシリーズ
0.5-6フローティングシリーズ
0.5-5フローティングシリーズ
0.4 mmフローティングシリーズ
BTB1.8-1シリーズ
B3501シリーズ
BTB0.8-12シリーズ
TB101/TB201シリーズ
-
ピッチ
0.5 mm
0.8 mm
0.635 mm
0.4 mm
3.5 mm
-
フローティング範囲
非フローティング
—
XY ± 0.6 mm
XY ± 0.8 mm
XY ± 0.5 mm
X/Y/Z：±1.0 mm
X/Y: ±0.8 mm; Z: ±0.5 mm
XY ± 0.7 mm
—（該当なし）
XY ± 0.4 mm
-
接続方向
ストレート（ST）
ライトアングル
ライトアングル（RA）
垂直
ST（ストレート）
-
コネクタタイプ
プラグ
レセプタクル
リセプタクル
基板対基板レセプタクル
適用
-
シリーズ
コネクタタイプ
プラグ
嵌合相手品番
123019-20XX50-HF, 123020-20XX50-HF, 123021-20XX50-HF, 123024-20XX50-HF
材質
リン青銅、LCP
ピン数
20, 30, 40, 50, 60, 70, 80, 90, 100
ピッチ
0.635 mm
嵌合高さ
6.3, 10, 15 mm
フローティング範囲
XY ± 0.7 mm
接続方向
ストレート（ST）
はんだ付け方式
SMT
定格電流
0.5 A/Pin
定格電圧
AC/DC 50 V
耐電圧
AC 200 V/min
使用温度範囲
-40°C～105°C
挿抜回数
100
RoHS 2
適合
ハロゲンフリー
あり
互換品
KEL DW01
備考
0
