基板対基板コネクタ
基板対基板コネクタは、複数の回路基板間で信号や電源を安定して伝送するための重要な接続部品です。フローティング構造を備えた基板対基板コネクタは、実装時の位置ずれや動作中の振動、熱膨張による微小な変位を吸収できます。車載電子機器、産業機器、航空宇宙分野など、高い安定性と信頼性が求められる用途に適しています。
46 filtering results in total
フィルター
-
製品シリーズ
B0813フローティングシリーズ
0.8フローティングシリーズ
0.635フローティングシリーズ
0.5-8 高速伝送フローティングシリーズ
0.5-6フローティングシリーズ
0.5-5フローティングシリーズ
0.4 mmフローティングシリーズ
BTB1.8-1シリーズ
B3501シリーズ
BTB0.8-12シリーズ
TB101/TB201シリーズ
-
ピッチ
0.5 mm
0.8 mm
0.635 mm
0.4 mm
3.5 mm
-
フローティング範囲
非フローティング
—
XY ± 0.6 mm
XY ± 0.8 mm
XY ± 0.5 mm
X/Y/Z：±1.0 mm
X/Y: ±0.8 mm; Z: ±0.5 mm
XY ± 0.7 mm
—（該当なし）
XY ± 0.4 mm
-
接続方向
ストレート（ST）
ライトアングル
ライトアングル（RA）
垂直
ST（ストレート）
-
コネクタタイプ
プラグ
レセプタクル
リセプタクル
基板対基板レセプタクル
適用
-
シリーズ

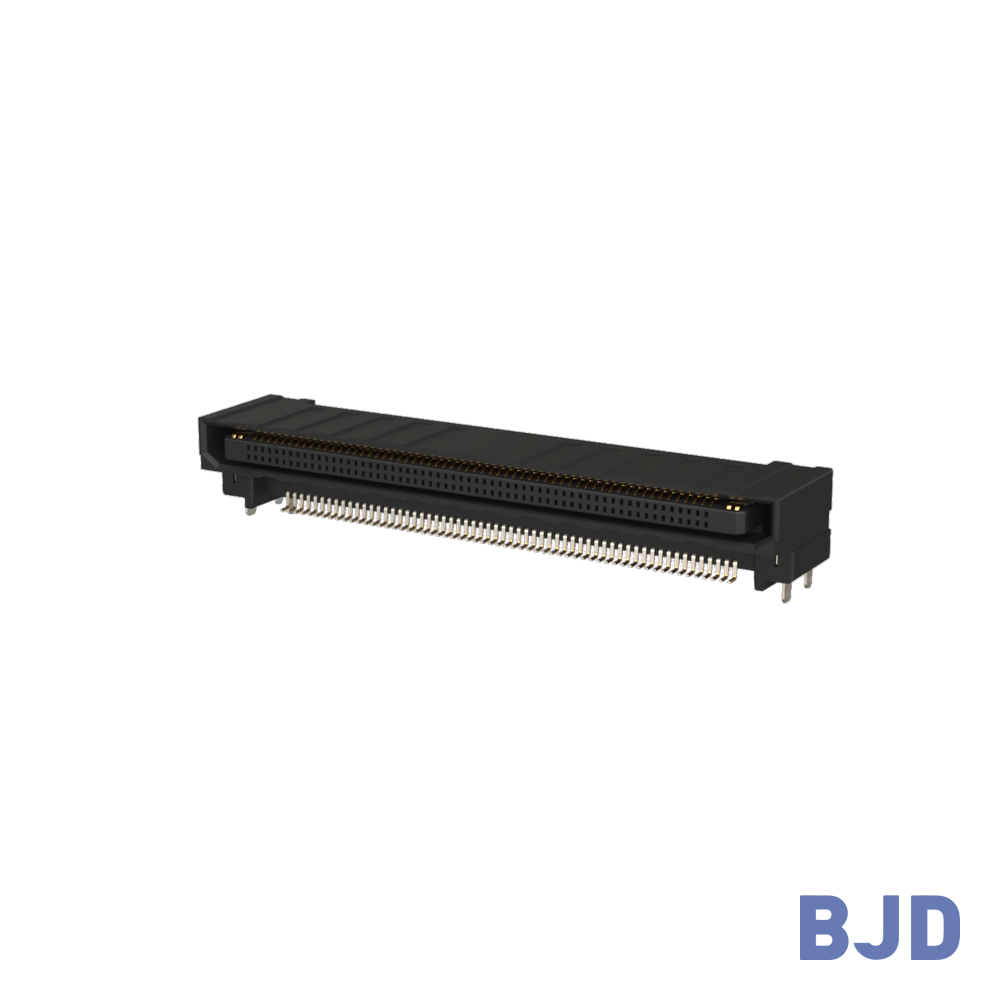

BTB0.8-12シリーズ
コネクタタイプ
プラグ
嵌合相手品番
123056-20XX50
材質
ピン数
44または124（信号40または120 + 電源4）
ピッチ
0.8 mm
フローティング範囲
—（該当なし）
接続方向
ライトアングル
はんだ付け方式
SMT
定格電流
信号：0.5 A；電源：5 A max/pin
定格電圧
100 V AC max
耐電圧
300 V AC/min
使用温度範囲
−55°C～+105°C
電源端子
挿抜回数
RoHS 2
ハロゲンフリー
互換品
HRS FX18シリーズ
備考
-
シリーズ

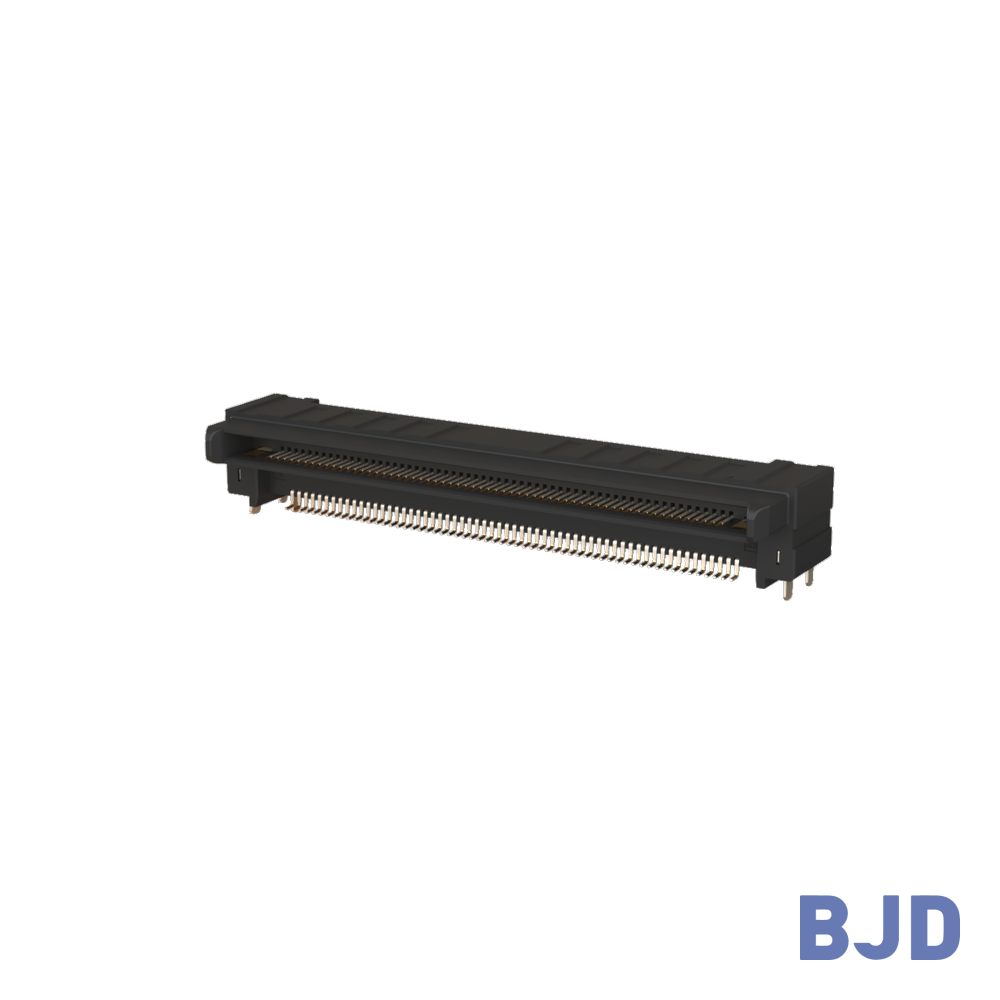

BTB0.8-12シリーズ
コネクタタイプ
リセプタクル
嵌合相手品番
123057-20XX50
材質
ピン数
44または124（信号40または120 + 電源4）
ピッチ
0.8 mm
フローティング範囲
—（該当なし）
接続方向
ライトアングル
はんだ付け方式
SMT
定格電流
信号：0.5 A；電源：5 A max/pin
定格電圧
100 V AC max
耐電圧
300 V AC/min
使用温度範囲
−55°C～+105°C
電源端子
挿抜回数
RoHS 2
ハロゲンフリー
互換品
HRS FX18シリーズ
備考
-
シリーズ
コネクタタイプ
プラグ
嵌合相手品番
123068-60XX50-HF, 123070-60XX50-HF
材質
ピン数
20–160
ピッチ
0.5 mm
嵌合高さ
21, 24, 30 mm
フローティング範囲
XY ± 0.8 mm
接続方向
ストレート（ST）
はんだ付け方式
SMT
定格電流
信号：0.5 A/Pin
定格電圧
AC/DC 50 V
耐電圧
使用温度範囲
-40°C～125°C
伝送速度
16 Gbps
対応伝送規格
電源端子
5A × 4
挿抜回数
RoHS 2
ハロゲンフリー
互換品
IRISO 10143
備考
-
シリーズ
コネクタタイプ
プラグ
嵌合相手品番
123068-60XX50-HF, 123070-60XX50-HF
材質
ピン数
20–160
ピッチ
0.5 mm
嵌合高さ
11, 14, 20 mm
フローティング範囲
XY ± 0.8 mm
接続方向
ストレート（ST）
はんだ付け方式
SMT
定格電流
信号：0.5 A/Pin
定格電圧
AC/DC 50 V
耐電圧
使用温度範囲
-40°C～125°C
伝送速度
16 Gbps
対応伝送規格
電源端子
5A × 4
挿抜回数
RoHS 2
ハロゲンフリー
互換品
IRISO 10143
備考
-
シリーズ
コネクタタイプ
プラグ
嵌合相手品番
123068-60XX50-HF, 123070-60XX50-HF
材質
銅合金、耐熱樹脂
ピン数
20–160
ピッチ
0.5 mm
嵌合高さ
10, 13, 19 mm
フローティング範囲
非フローティング
接続方向
ストレート（ST）
はんだ付け方式
SMT
定格電流
信号：0.5 A/Pin
定格電圧
AC/DC 50 V
耐電圧
AC 250 V/min
使用温度範囲
-40°C～125°C
伝送速度
16 Gbps
対応伝送規格
電源端子
5A × 4
挿抜回数
RoHS 2
ハロゲンフリー
互換品
IRISO 10143
備考
