高周波コネクタ
高周波コネクタは、現代の通信機器や車載電子機器において重要な役割を果たします。FAKRAコネクタは色分けとロック機構により組み立てやすく、AM/FMアンテナやGPSなどの車載無線システムで広く使用されています。MINI-FAKRAは省スペース用途に適した小型タイプで、HSDコネクタは車載ネットワークやメディアシステム向けの高速データ伝送に対応します。車載Ethernetコネクタは、インテリジェント化・コネクテッド化が進む自動車に必要な高速で安定したデータ通信を支えます。
65 filtering results in total
フィルター
-
製品シリーズ
241101車載シャント用スプリングコンタクトシリーズ
HSO-3-1P FAKRAストレート＆フローティングSMBシリーズ
HS0-2-1P FAKRAシリーズ
HS2.0-2-2P MINI FAKRAシリーズ
HS2.0-1-2P MINI FAKRAシリーズ
HS0-1-1P FAKRAシリーズ
HS4.0-2-4P MINI FAKRAシリーズ
MINI-FAKRAシリーズ
HSDシリーズ
FAKRAシリーズ
SMB 141131Xシリーズコネクタ
USB 3.1シリーズ
-
CODEタイプ
CODE-A 黒
CODE-B 白
CODE-C 青
KEY A
CODE-D えんじ色
CODE-H バイオレット
CODE-K カレー色
CODE-Z 水色
KEY B
KEY C
CODE-E 緑
CODE-G 灰色
CODE-M ピンクオレンジ
-
接続方向
ライトアングル
ストレート
-
コネクタ構造
オンボード
ミッドマウント
-
はんだ付け方式
PIP
PIP, SMT
SMT
適用
-

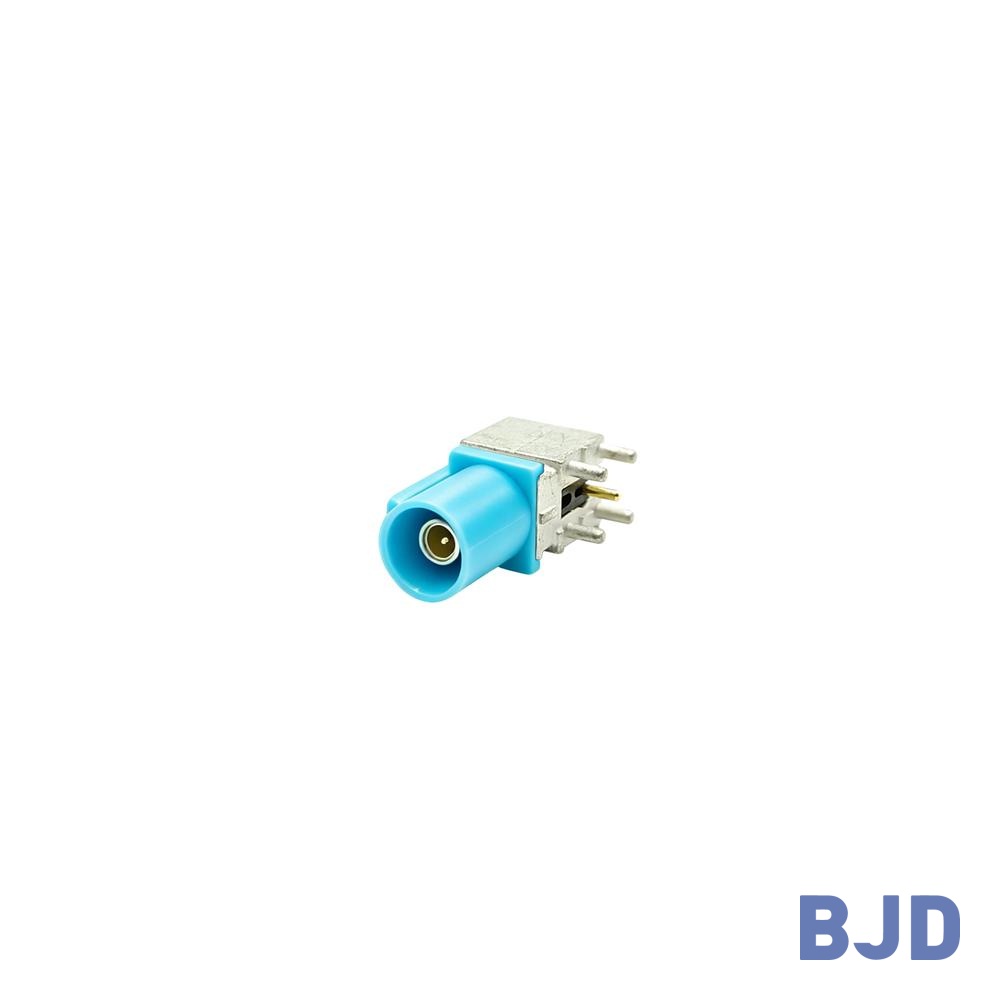

シリーズ
FAKRAシリーズ 90°基板上タイプ
材質
HTN、銅合金、亜鉛合金、PA46
ハウジング色
Water Blue
特性インピーダンス
50 Ω
周波数範囲
DC～6 GHz
接触抵抗
センターコンタクト：15 mΩ max；外部導体：5 mΩ max
定格電流
1 A AC/DC max
耐電圧
800 V AC/min
使用温度範囲
−40°C～+105°C
はんだ付け方式
PIP
互換品
Rosenberger 59S22B-40MT5-X；Molex 73404-08XX；TE/Tyco 2291392-X；Electric Connector 8180102XX
-

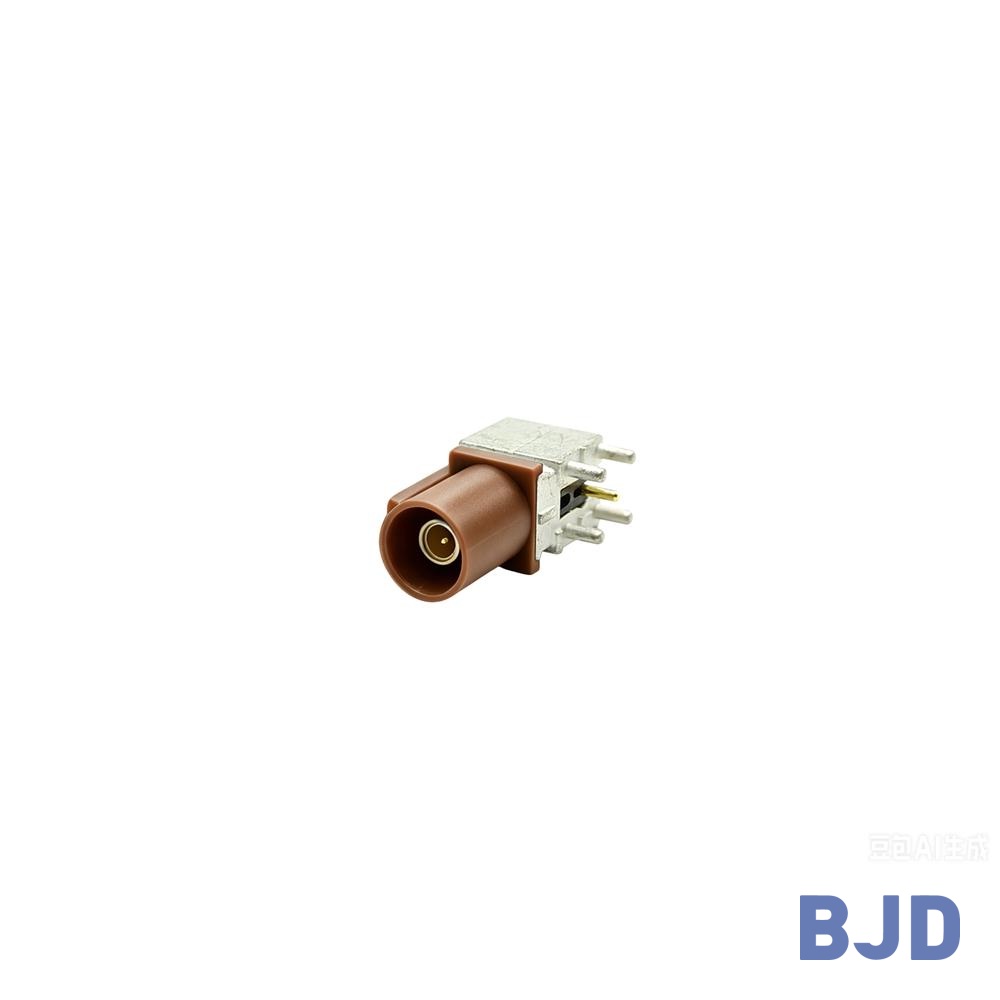

シリーズ
FAKRAシリーズ 90°基板上タイプ
材質
HTN、銅合金、亜鉛合金、PA46
ハウジング色
Brown
特性インピーダンス
50 Ω
周波数範囲
DC～6 GHz
接触抵抗
センターコンタクト：15 mΩ max；外部導体：5 mΩ max
定格電流
1 A AC/DC max
耐電圧
800 V AC/min
使用温度範囲
−40°C～+105°C
はんだ付け方式
PIP
互換品
Rosenberger 59S22B-40MT5-X；Molex 73404-08XX；TE/Tyco 2291392-X；Electric Connector 8180102XX
-
シリーズ
FAKRAシリーズ 90°基板沈め込みタイプ
材質
HTN UL94V-0、C2680-H、亜鉛合金、PA46 UL94V-0
ハウジング色
Water Blue
特性インピーダンス
50 Ω
周波数範囲
DC～6 GHz
接触抵抗
センターコンタクト：15 mΩ max；外部導体：5 mΩ max
定格電流
1 A AC/DC max
耐電圧
800 V AC/min
使用温度範囲
−40°C～+105°C
はんだ付け方式
PIP
互換品
Rosenberger 59S2AQ-40MT5-X；Amphenol FK1251XW-022-TT30G-50
-
シリーズ
FAKRAシリーズ 90°基板沈め込みタイプ
材質
HTN UL94V-0、C2680-H、亜鉛合金、PA46 UL94V-0
ハウジング色
Brown
特性インピーダンス
50 Ω
周波数範囲
DC～6 GHz
接触抵抗
センターコンタクト：15 mΩ max；外部導体：5 mΩ max
定格電流
1 A AC/DC max
耐電圧
800 V AC/min
使用温度範囲
−40°C～+105°C
はんだ付け方式
PIP
互換品
Rosenberger 59S2AQ-40MT5-X；Amphenol FK1251XW-022-TT30G-50
-

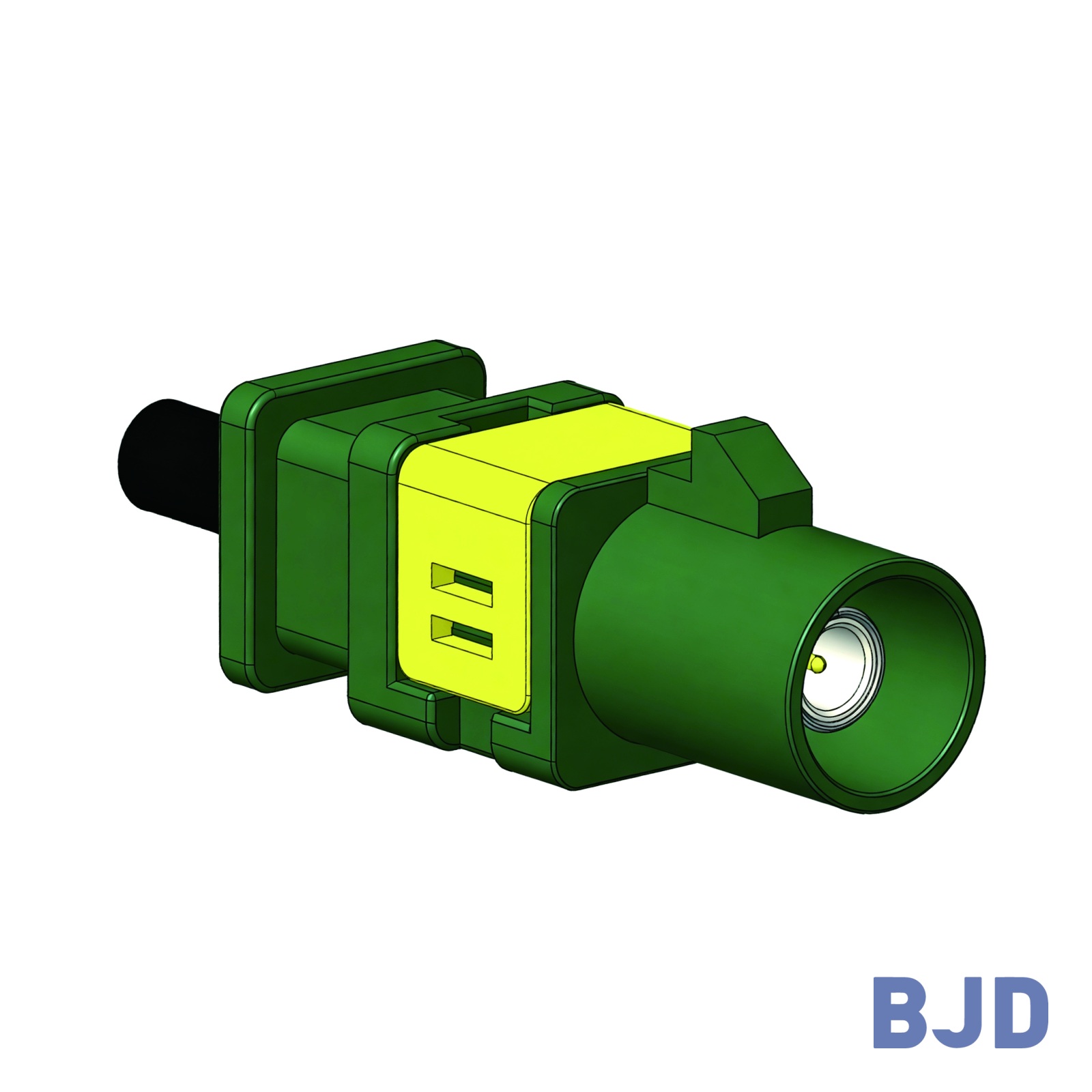

シリーズ
HS0-2-1P FAKRAシリーズ
部品タイプ
1ピンストレートオスワイヤハーネスコネクタ
インターフェース規格
ピン数
1
材質
C5191-H、LCP/PBT GF30
定格電流
1 A AC/DC max
耐電圧
500 V AC/min
接触抵抗
中心コンタクト：24 mΩ max；外部コンタクト：5 mΩ max
使用温度範囲
−40°C～+105°C
嵌合相手製品 / 品番
160068-3001XX
互換品
0
