首款可真正平移浮动的SMB连接器，专为车载摄像头模组场景设计
行业与技术|
2026-10-23 11:11:47
BJD作为汽车电子行业的早期参与者之一，致力于提供可靠的解决方案。我们的连接器解决方案适用于汽车电子、工业控制、LED商业显示、医疗、安防等多个领域。BJD是省专精特新、高新技术企业，拥有CNAS认证实验室，确保产品质量！
01 车载摄像头模组的连接难题，如何破？
浮动SMB产品开发背景
随着 ADAS（高级驾驶辅助系统）与自动驾驶技术的加速普及，单车摄像头搭载数量从早期的 1～2 颗攀升至如今高阶车型的 8～12 颗，增幅达 5～10 倍，直接拉动车载连接器需求呈几何级增长。
| 车型阶段 | 典型摄像头数量 | 主要功能 | 分辨率要求 |
|---|---|---|---|
| 传统燃油车（L0） | 1～2 颗 | 倒车影像 | 480P |
| 智能网联车（L1/L2） | 4～6 颗 | 行车记录 + 环视泊车 | 720P～1080P |
| 高阶 ADAS 车型（L2+/L3） | 8～12 颗 | 前视感知 + 侧视 + 内置监控 | 1080P 及以上 |
| 高级自动驾驶（L4/L5） | 12 颗以上 | 360° 全向感知 + 冗余视觉 | 4K 趋势 |
与此同时，摄像头分辨率从 480P 跃升至 1080P 乃至 4K，图像数据量增长超过 10 倍，对连接器的传输带宽与信号完整性提出了前所未有的要求，一旦传输质量不达标，轻则图像失真、帧率下降，重则信号丢失，直接影响 ADAS 系统的感知精度与行车安全。
然而，传统连接方案在应对上述需求时已捉襟见肘。PCB、摄像头前、后盖装配公差的多级累积、车辆行驶振动引发的接触瞬断、以及摄像头模组内部狭小空间对精准对插的严苛依赖，共同构成了制约产品可靠性与产线良率的三大瓶颈。高频、小型化、高可靠，正成为车载连接器升级换代的行业刚需。
02 车载摄像头产品概述
现代智能汽车对摄像头系统的依赖日益深化，车载摄像头按功能分为两大类：
- 成像类镜头（被动安全）：负责将拍摄影像存储或呈现给驾驶员，如行车记录仪、倒车影像等。
- 感知类镜头（主动探测）：主要服务于 ADAS 系统，实现防撞预警、车道偏离预警、行人识别等功能。
按安装位置，摄像头进一步细分为前视、后视、侧视、环视及内置摄像头，覆盖车辆全方位感知需求。
| 安装位置 | 摄像头类型 | 主要功能 | 描述 | 分辨率 |
|---|---|---|---|---|
| 前视 | 单目/双目 | 防撞预警、车道偏离、交通标志识别 | 安装于前挡风玻璃，视角约 45°；双目测距性能更优 | 1080P+ |
| 前视 | 广角/普通 | 行车记录仪 | 实时录制前方路况 | 720P+ |
| 前视 | 夜视 | 夜间行车安全增强 | 红外热成像转可视图像 | 480P |
| 环视 | 广角 | 全景泊车 | 四路摄像拼接，含路道感知算法 | 480P+ |
| 后视 | 广角 | 倒车影像、流媒体后视镜 | 安装于车尾，辅助泊车 | 480P+ |
| 侧视 | 普通视角 | 盲点监测、变道辅助 | 安装于后视镜下方 | 720P+ |
| 内置 | 广角/普通 | 疲劳检测、情绪识别、手势识别 | 安装于车内后视镜，监测驾驶员状态 | 720P+ |
03 浮动SMB产品基本参数
通过内置 N 型弹片结构实现 XY 方向 ±0.5mm 的浮动补偿，主动吸收 PCB、摄像头前、后盖装配偏差，从根本上避免端子变形或胶芯插破，保证可靠连接。
| 类目 | 规格 |
|---|---|
| 额定电压 | 60V DC MAX |
| 额定电流 | 1A MAX |
| 工作温度 | -40℃ ～ +105℃ |
| 特性阻抗 | 50Ω ±10% |
| 绝缘电阻 | ≥100 MΩ |
| 接触电阻 | 中心导体 ≤40 mΩ ／ 外导体 ≤20 mΩ |
| 插拔力 | ≤75N（单孔） |
| 重复插拔耐久 | 25 次 |
| 储存条件 | 20±8℃，20%～65% RH，1年 |
04 传统连接方案 / BJD SMB方案对比
以下对比基于实测视频场景，模拟 PCB 板间对接时出现 ±0.5mm 横向偏移的装配工况：
| 对比维度 | 友商普通连接器 | BJD SMB 浮动连接器 |
|---|---|---|
| 偏移 0.5mm 插入 | 端子发生倾斜，强行插入 | 端子水平浮动自适应，顺畅插入 |
| 胶芯状态 | 胶芯被插破，结构损坏 | 胶芯完好，无形变 |
| 端子状态 | 端子变形，接触失效风险高 | 端子姿态正常，接触可靠 |
| 盲插支持 | 不支持，需精确对位 | 支持，无需精确对准 |
| 产线良率影响 | 偏差导致报废率上升 | 容差设计，显著降低返工率 |
| 装配治具依赖度 | 高，需精密治具辅助 | 低，浮动结构自补偿 |
- 普通连接器在装配偏差场景下会造成不可逆的结构损伤；
- BJD SMB 浮动连接器通过弹片浮动机制化解偏差，从根本上消除偏位插入失效的风险。

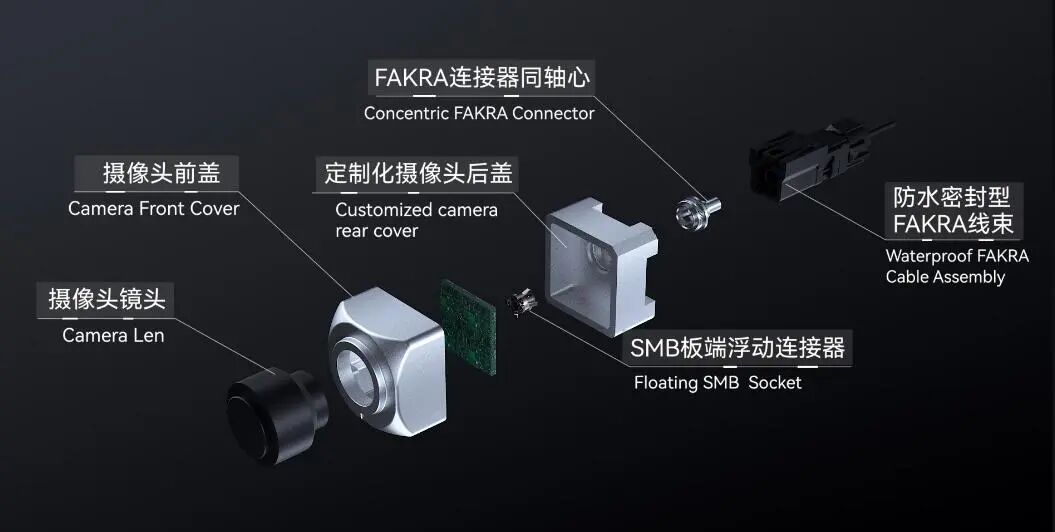

05 BJD SMB浮动连接器的整体构成
06 产品六大优势
BJD SMB 浮动连接器通过端子弹片浮动机制化解偏差，从根本上消除偏位插入失效的风险；实现板间浮动补偿互连，容纳装配偏差，保障信号完整性。
- 浮动补偿（核心差异化优势）
N 型弹片结构，XY 方向吸收 ±0.3～±0.5mm 装配偏差，端子始终水平对位，消除胶芯损坏与端子变形风险。 - 高频传输（行业标准兼容）
工作频率 DC～6GHz，特性阻抗 50Ω 匹配，插入损耗低，完整支持 1080P+ 高清摄像头信号传输。 - 盲插支持（效率提升）
支持板对板盲插操作，无需精确对准，彻底摆脱精密治具依赖，装配操作简便高效。 - 体积紧凑（小型化适配）
外形小巧，专为空间受限的高密度 PCB 布局场景设计，适配摄像头模组等紧凑结构。 - 车规可靠性（车规认证）
插拔寿命 ≥500 次，耐振动、宽温域、抗湿热，满足车规级严苛工况全生命周期稳定运行。 - 防水一体化（系统级防护）
一体式外壳配合防水 FAKRA 线缆，减少接合点，板端到线缆端形成完整防水链路，支持 IP67/IP69K。
07 实际应用场景
满足空间紧凑、装配有偏差、信号频率高（DC~6GHz）、可靠性要求严苛这四个条件的场景，BJD SMB 浮动连接器均为优选方案：
- 汽车行业（核心市场）
车载摄像头模组（前/后/环/侧视）；ADAS 感知系统板端互连；新能源汽车 BMS 模块；车载雷达射频连接；4G/5G 天线模组。 - 工业自动化（高可靠场景）
工业机器人控制板；PLC 模块板卡连接；机器视觉高速数据传输；伺服驱动器板间互连；振动环境信号稳定。 - 服务器与数据中心（高密度互连）
服务器背板板对板连接；存储阵列控制板；网络交换机线卡；高密度机柜信号互连。 - 消费电子（小型化场景）
智能手机摄像头模组；平板高密度 PCB 互连；无人机图传与飞控板；TWS 耳机射频连接。 - 医疗与检测设备（高精度场景）
超声/内窥镜图像模块；便携式检测仪器；实验室自动化设备；可穿戴医疗设备。
08 产品总结
BJD SMB 浮动连接器，在 XY 方向吸收 ±0.5mm 装配偏差，配合 DC～6GHz 高频传输与防水一体化设计，从根本上消除车载摄像头模组及各类精密板间互连场景中的插损、信号失真与产线良率损失问题，从容应对空间紧、偏差大、频率高、环境差、成本这五大类问题。
