BJD作为汽车电子行业的早期参与者之一，致力于提供可靠的解决方案。我们的连接器解决方案适用于汽车电子、工业控制、LED商业显示、医疗、安防等多个领域。BJD是省专精特新、高新技术企业，拥有CNAS认证实验室，确保产品质量！

01 产品开发背景

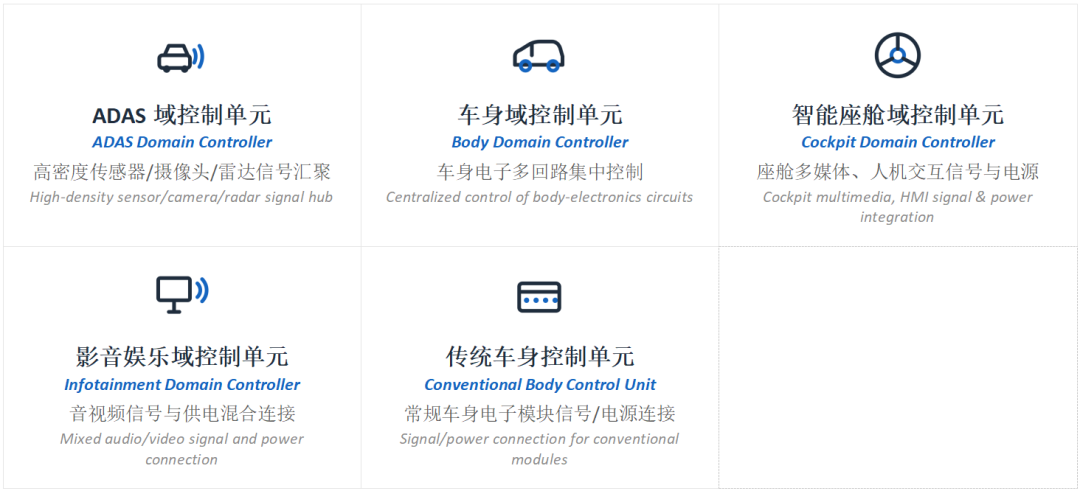

随着智能汽车电子电气架构的快速演进，多功能集成的域控制器（ADAS域、车身域、智能座舱域、影音娱乐域等）已逐渐成为主流方案。相比传统分布式ECU，域控制器需要在单一连接器上集成更多信号与电源回路，这对连接器的载流能力、极数密度和占板空间提出了更高要求。

为响应这一趋势，北极大（BJD）推出新一代小型化混合型标准线对板连接器平台，采用可拼接的结构设计理念，使产品能够以标准单腔模块为基础，通过两拼、三拼、四拼、五拼等组合方式灵活覆盖不同极数与电流等级的应用需求，从而缩短开发周期、降低模具及验证成本。

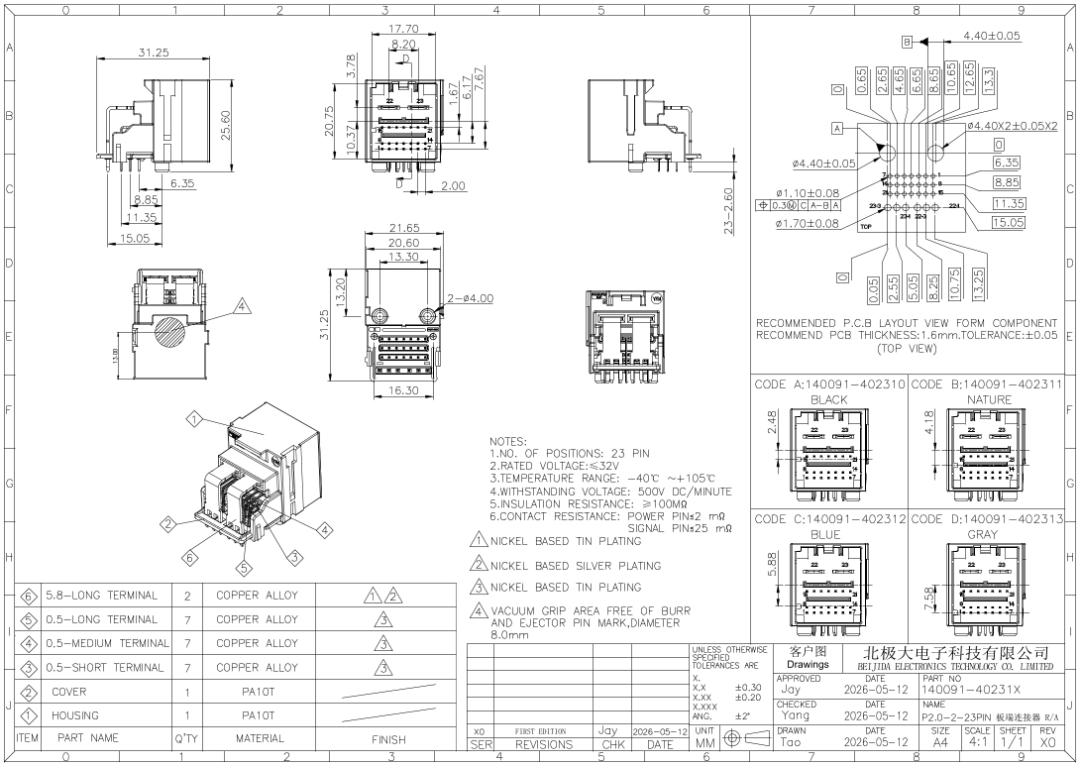

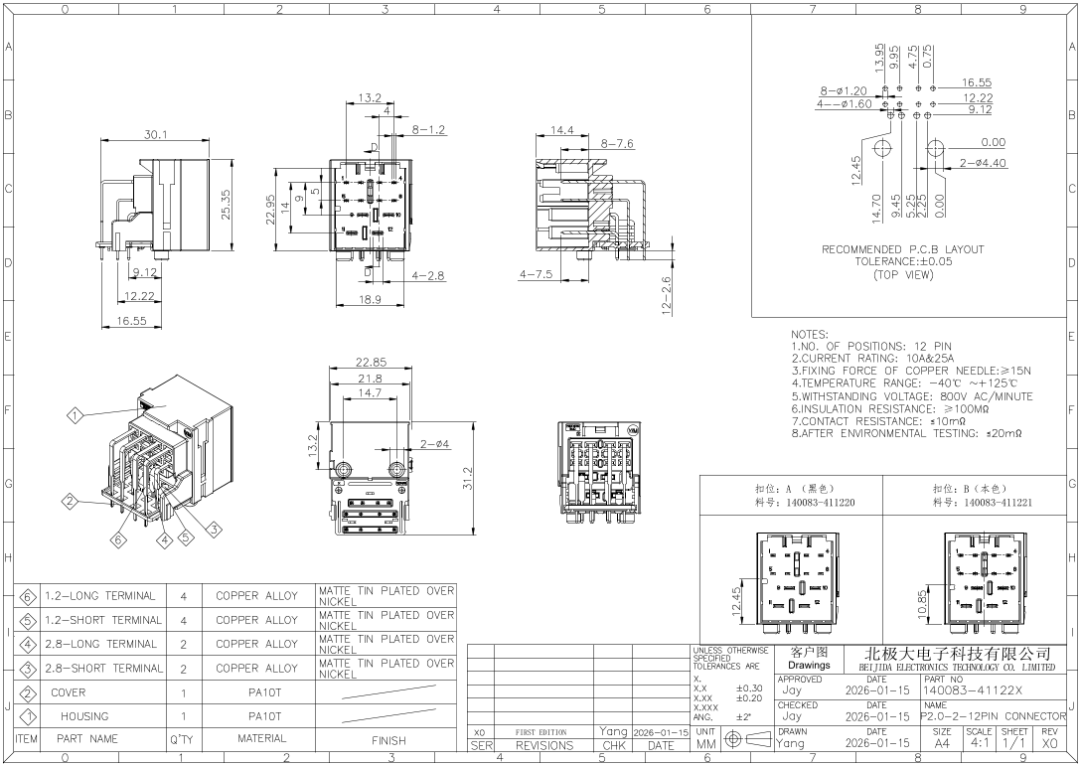

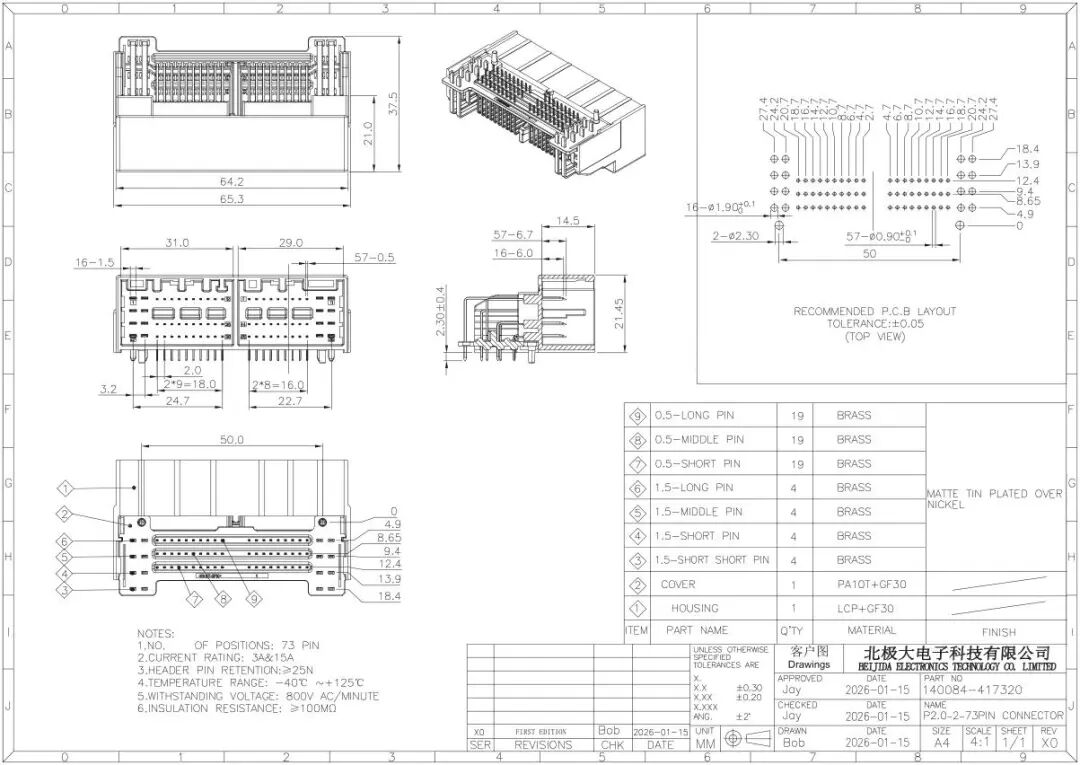

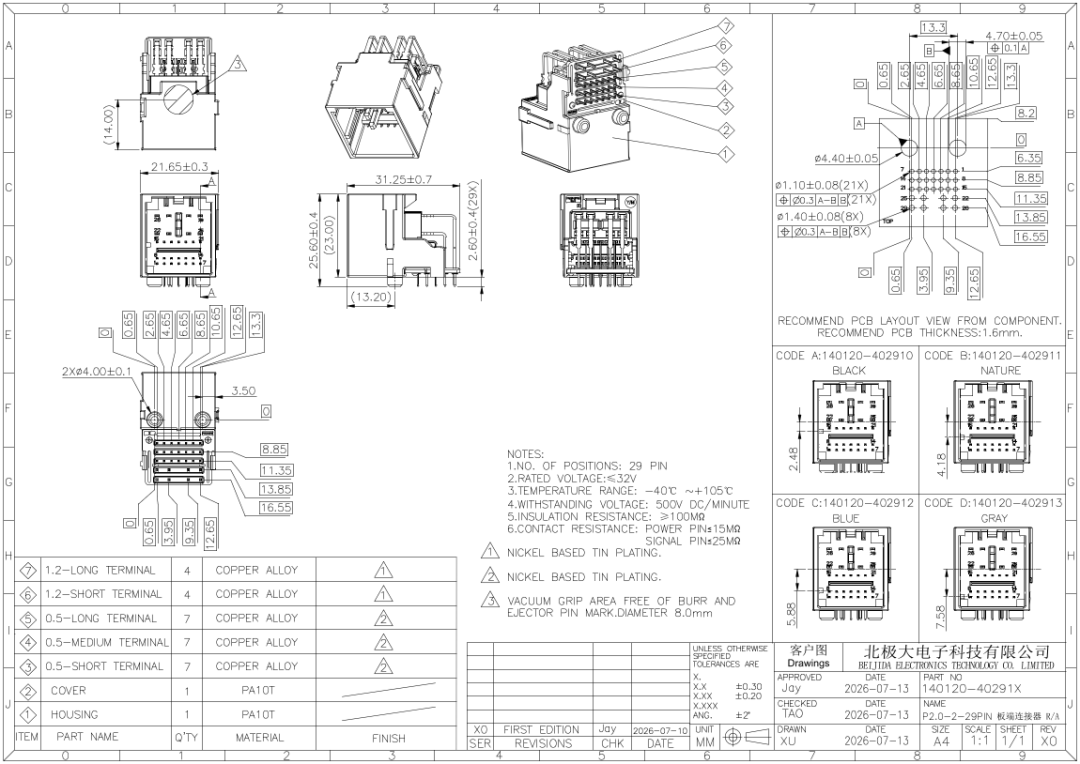

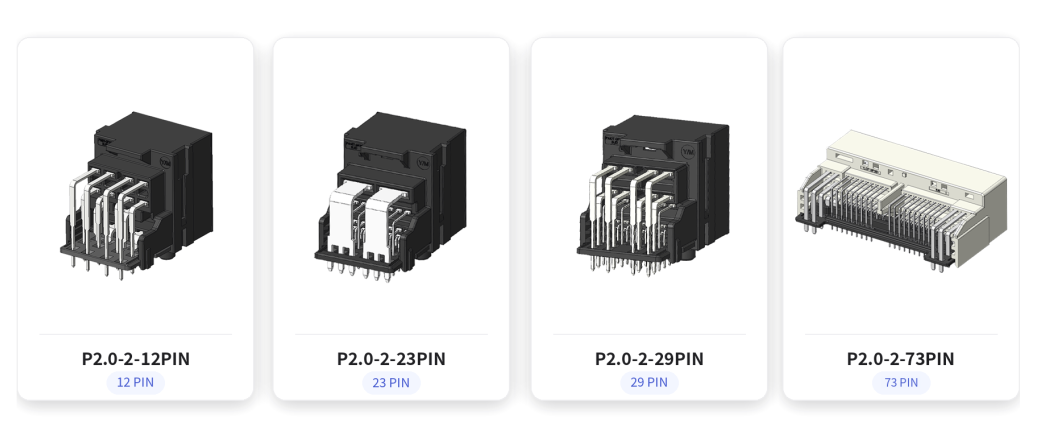

P2.0-2 SERIES 单腔基础模块12P/23P/28P/29P，两种方式拼接组成：52P=23P+29P，73P=35P+38P，适用于满足域控制器场景下高密度、多回路混合信号与电源的连接需求。

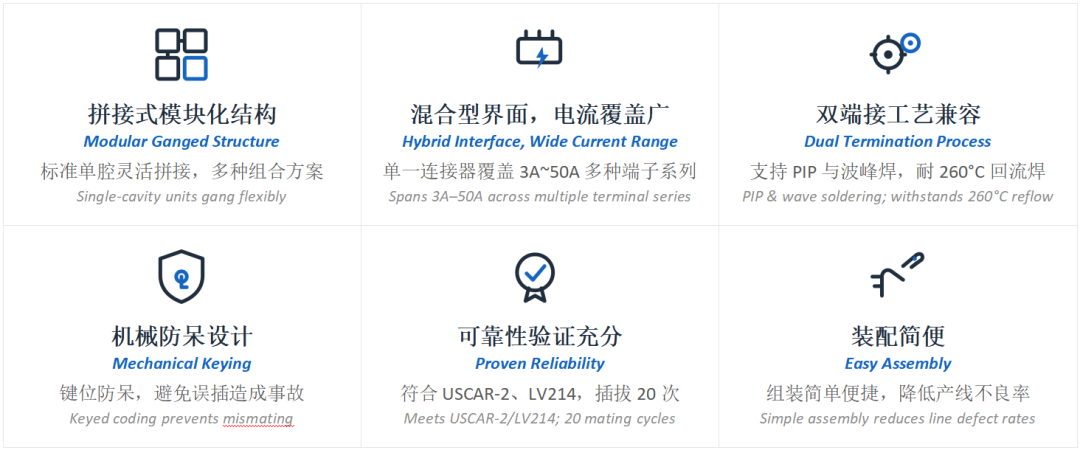

拼接式模块化结构
以标准单腔基础模块，可通过不同拼接方式实现极数扩展，兼具灵活配置与规模化生产的优势。
混合型界面、电流覆盖面广

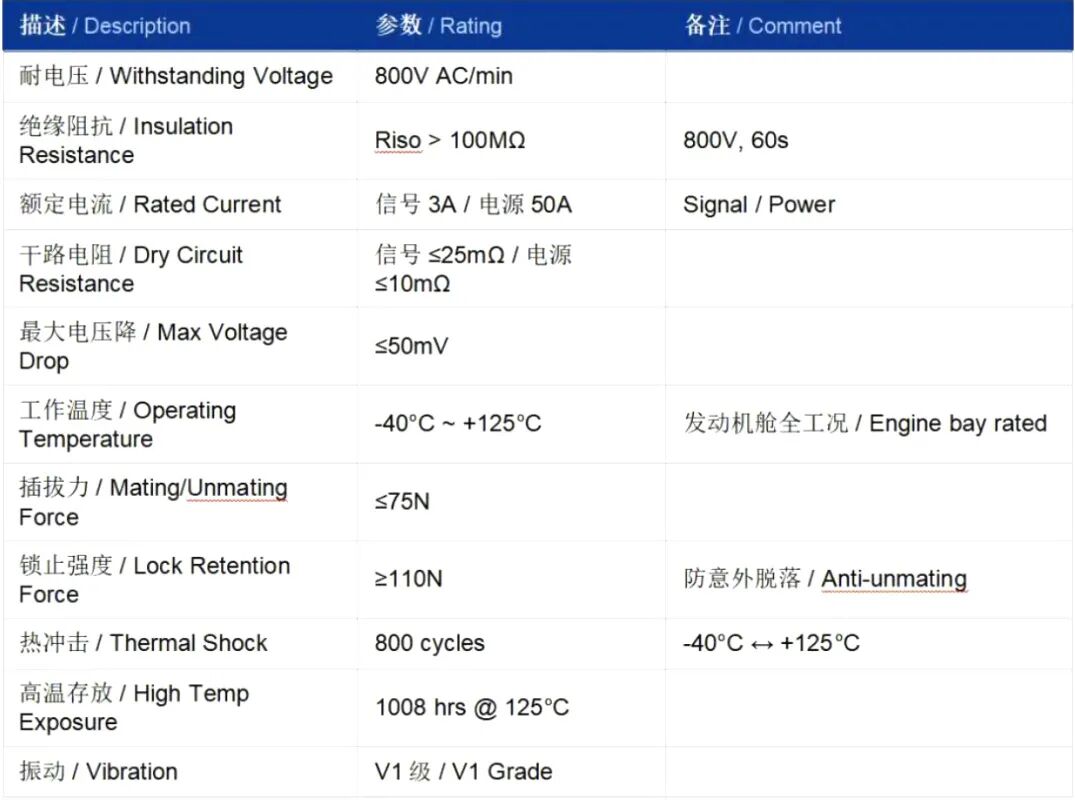

单一连接器内可同时容纳信号3A及电源50A，多种端子系列满足域控制器同时传输低压信号与动力/大电流回路的混合需求。
双端接工艺兼容
同时支持 PIP（Pin in Paste）与波峰焊制程，多规格兼容，采用可耐峰值 260°C 回流焊的高温塑胶材料，工艺适应性强。
机械防呆设计
具备键位防呆（Coding）功能，且多色扣位区分，避免因误插造成的装配或电气事故，提升产线组装效率与可靠性。
可靠性验证充分
符合 USCAR-2、LV214 汽车行业测试标准，振动等级达 USCAR-2 V1，可满足车规级可靠性要求（IATF体系下适配主流Tier1/OEM验证流程）。
装配简便
组装工艺简单便捷，有利于降低产线人工与不良率。
