電線対基板コネクタ
電線対基板コネクタは、電子機器内でワイヤーハーネスと回路基板を接続するための重要な部品です。高密度接続、耐振動性、防水性などの要求に対応し、車載電子機器、通信機器、産業機器などで安定した接続性能を提供します。用途に応じた設計により、信号伝送や電源供給を確実に行い、機器の長期安定動作を支えます。
フィルター
-
製品シリーズ
14131X位置決め溝付きライトアングルSMTウェハシリーズ
WTB2203Aシリーズ
WTB2001X-8P / WTB2002X-8Pシリーズ
WTB3502シリーズ
WTB3501シリーズ

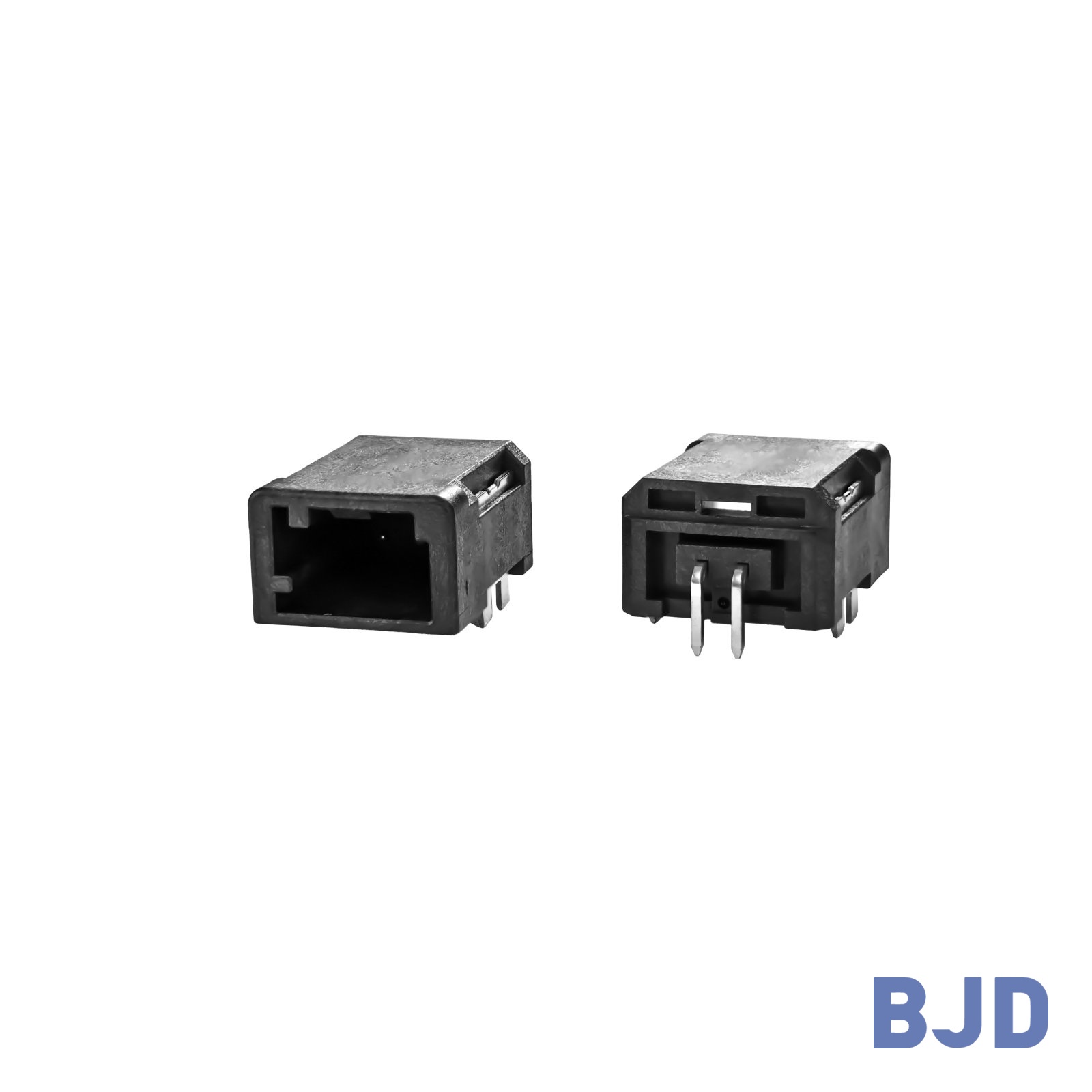

WTB2601シリーズ

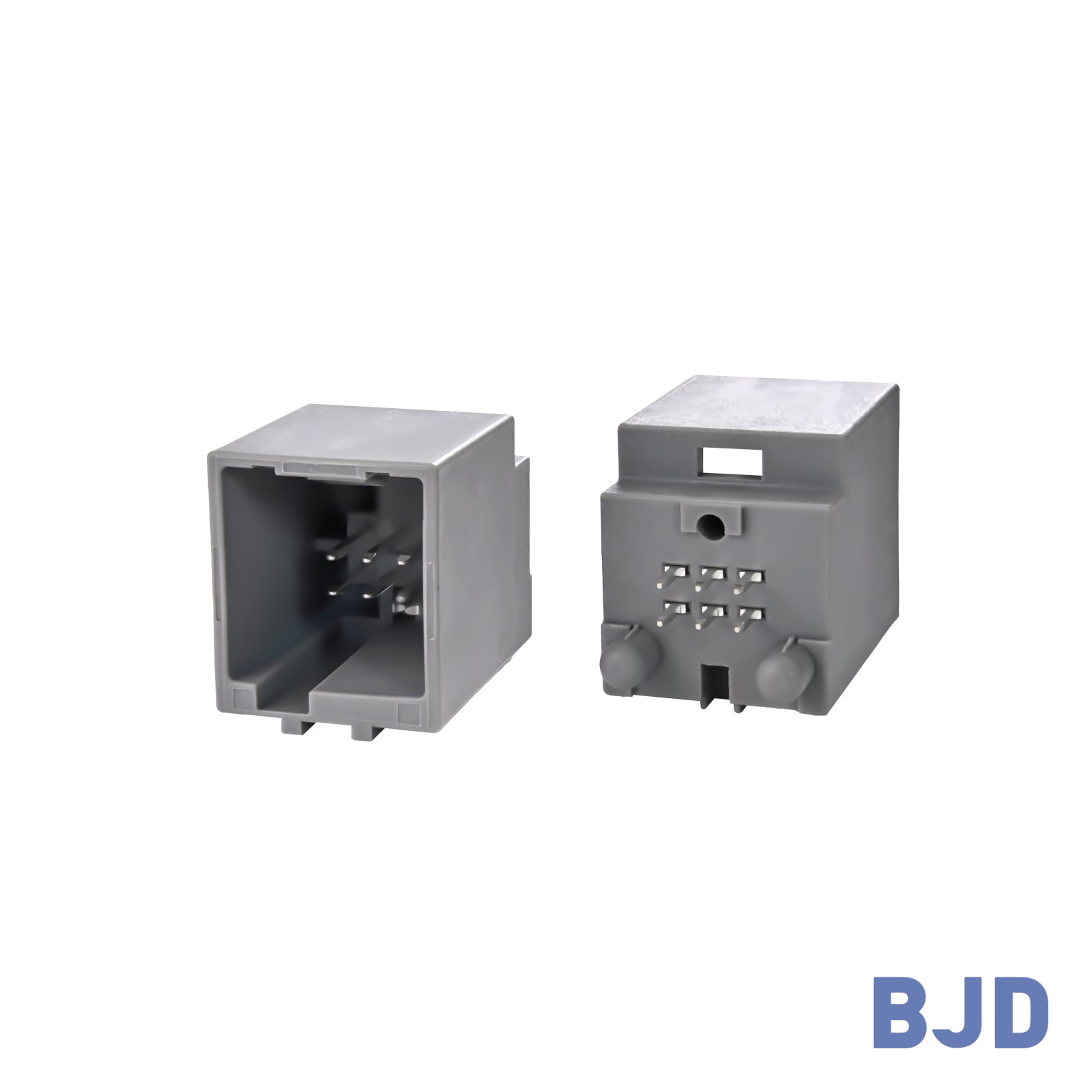

WTB25401シリーズ

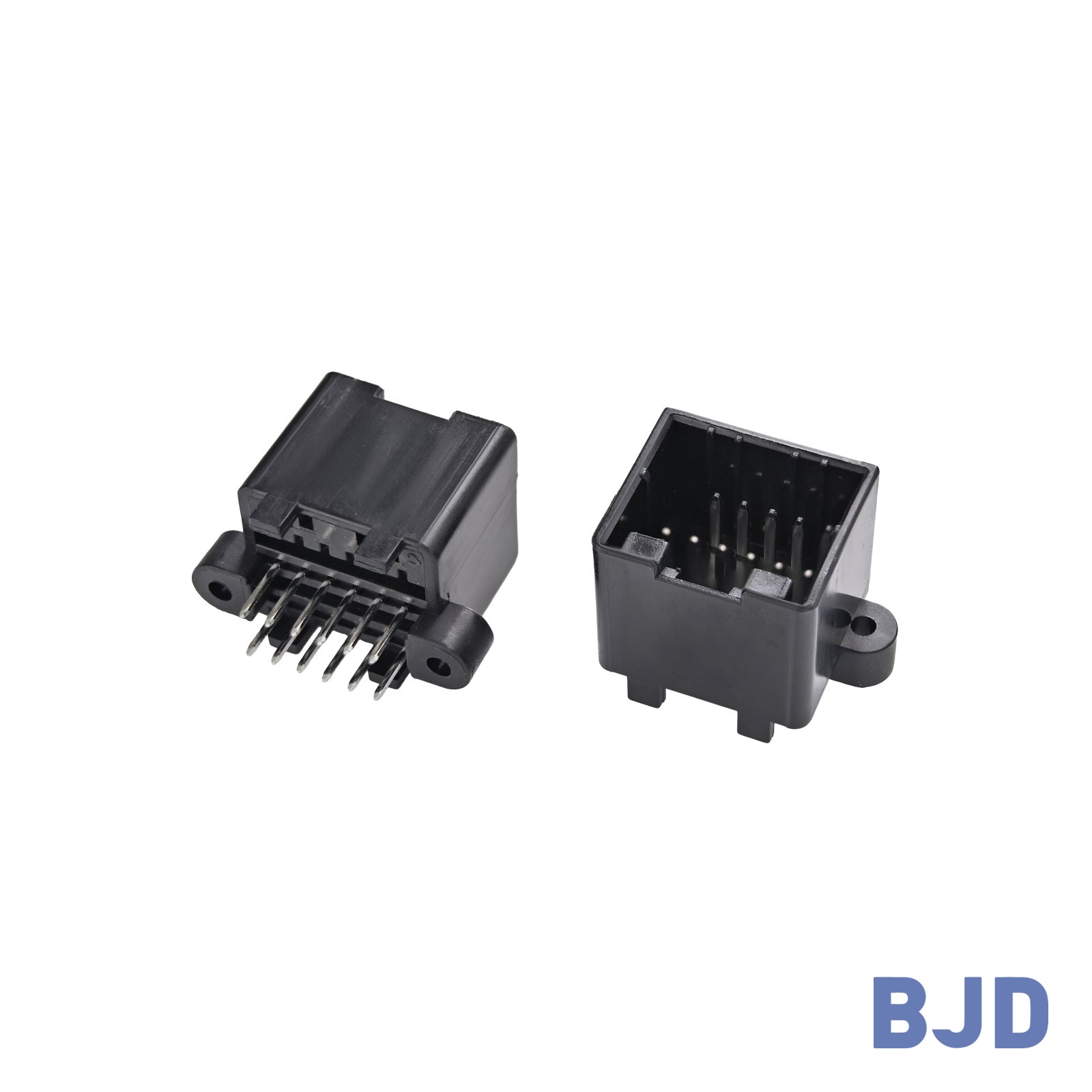

WTB2503シリーズ

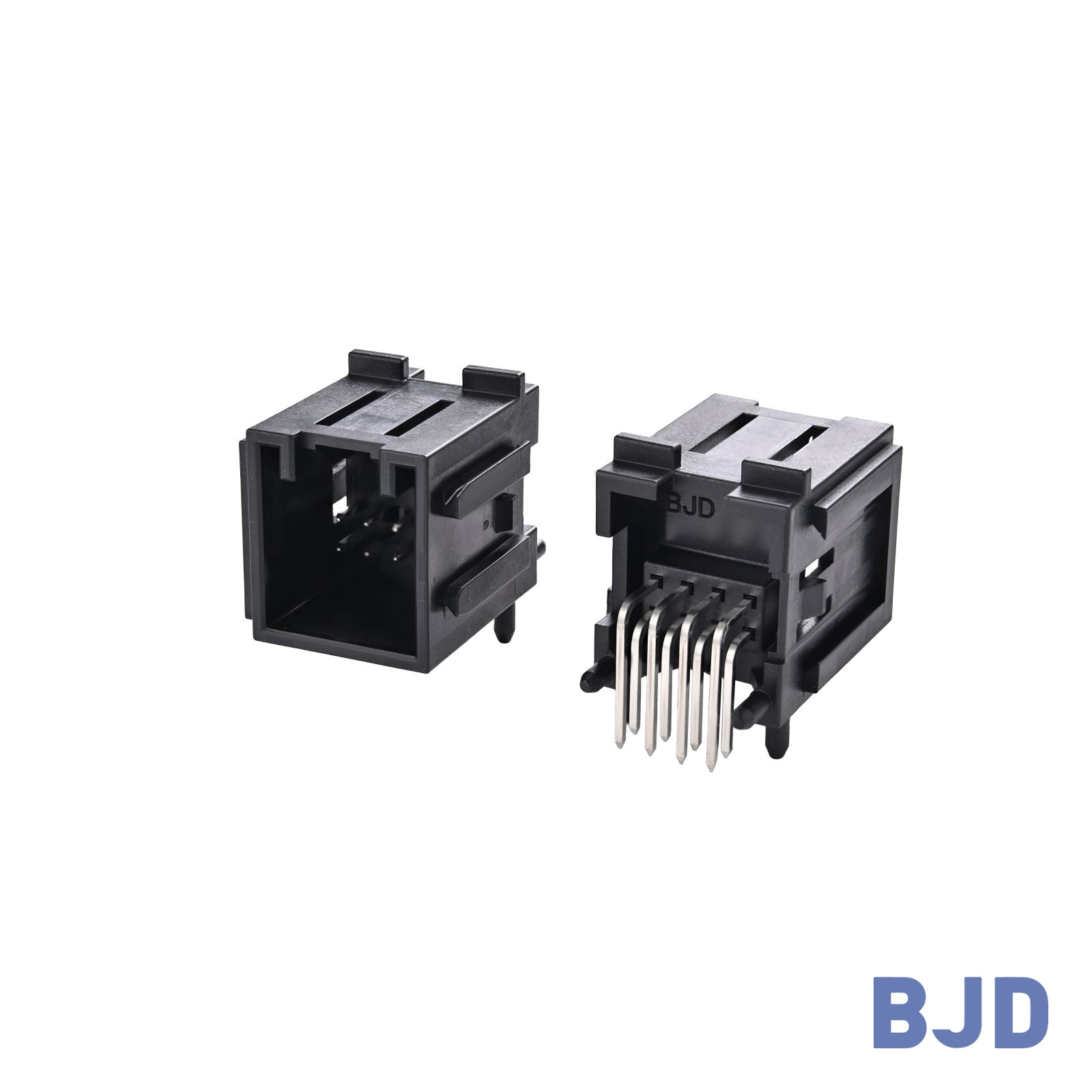

WTB2502シリーズ

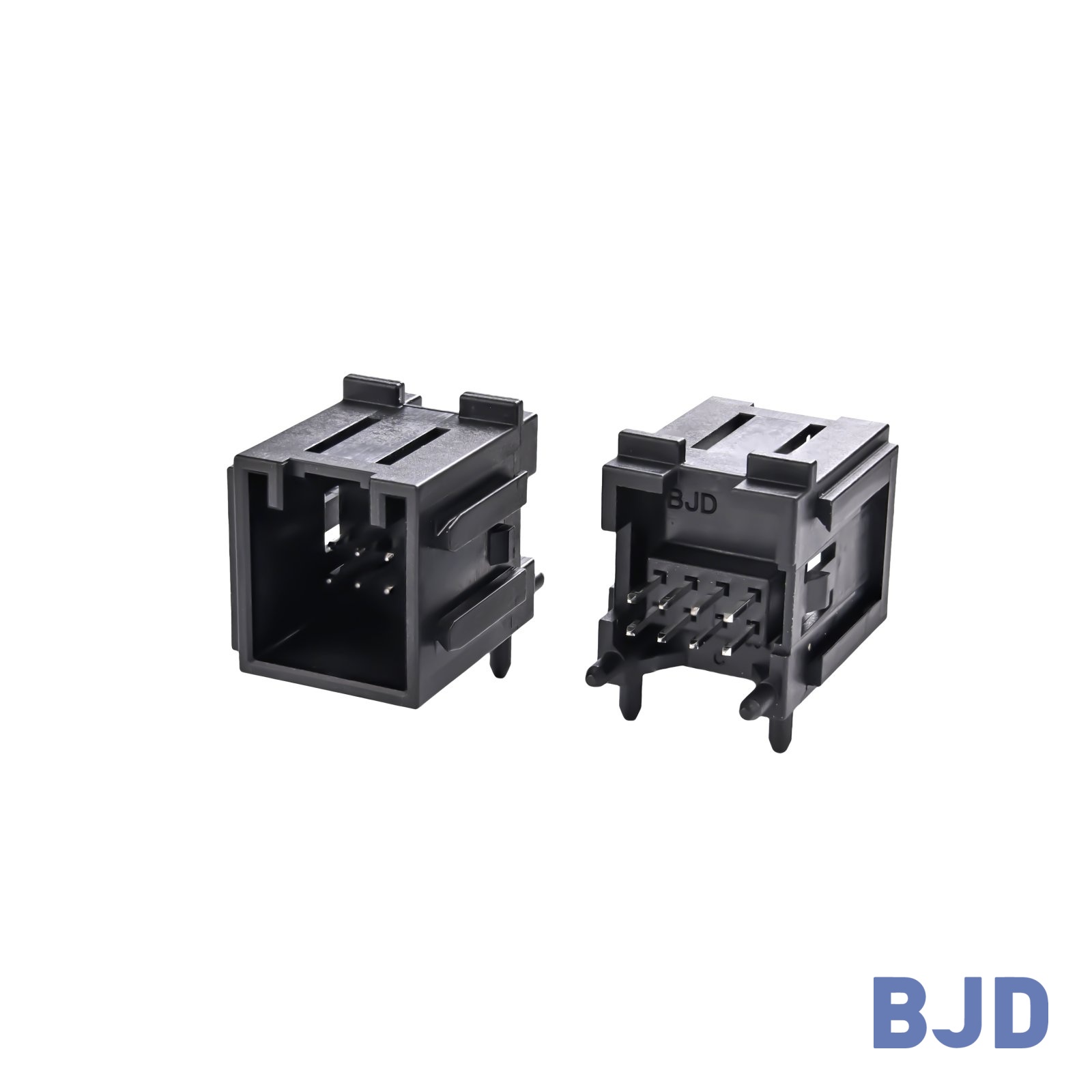

WTB2501シリーズ
WTB2202シリーズ
WTB2201シリーズ
14119Xシリーズ
WTB2.54-1シリーズ
14136Xシリーズ
14135Xシリーズ
P2.0-7-12P基板側シリーズ
P3.5シリーズ
24137Xシリーズ
14134Xシリーズ
14124Xシリーズ
141223Xシリーズ
14118Xシリーズ
X4117Xシリーズ
X4111Xシリーズ
14106Xシリーズ
X4101Xシリーズ
X4104Xシリーズ
24100Xシリーズ
-
シリーズ種別
基板側コネクタ
コネクタシステム
電線側部品
-
ピッチ
1 mm
1.25 mm
1.8 mm
2 mm
2.2 mm
2.5 mm
2.54 mm
2.6 mm
3.5 mm
-
列数
単列
2列
複列
-
嵌合方向
水平／ライトアングル
垂直
-
基板実装方式
DIP／フローはんだ付け
PIP / THR
SMT
-
CPA付き
なし
あり
適用
-
部品タイプ
基板側コネクタシリーズ
ピン数
2
ピッチ
2.6 mm
列数
CODEタイプ
CPA付き
接続方向
基板実装方式
PIP（スルーホールリフロー）
はんだ付け方式
材質
端子 / 固定片：黄銅；ハウジング：LCP
定格電流
3 A AC/DC max/pin
定格電圧
耐電圧
AC 1000 V/min
接触抵抗
16 mΩ max
使用温度範囲
−40°C～+125°C
耐振動等級
互換品
備考
-
部品タイプ
基板側コネクタシリーズ
ピン数
6
ピッチ
2.54 mm
列数
CODEタイプ
CPA付き
接続方向
基板実装方式
PIP（スルーホールリフロー）
はんだ付け方式
材質
端子：黄銅；ハウジング：PA9T
定格電流
7 A AC/DC max/pin
定格電圧
耐電圧
AC 500 V/min
接触抵抗
20 mΩ max
使用温度範囲
−40°C～+105°C
耐振動等級
互換品
備考
-
部品タイプ
基板側コネクタシリーズ
ピン数
12
ピッチ
2.5 mm
列数
CODEタイプ
CPA付き
接続方向
基板実装方式
DIP（ウェーブはんだ）
はんだ付け方式
材質
端子：黄銅；ハウジング：PBT
定格電流
5 A AC/DC max/pin
定格電圧
耐電圧
AC 500 V/min
接触抵抗
20 mΩ max
使用温度範囲
−40°C～+85°C
耐振動等級
互換品
備考
-
部品タイプ
基板側コネクタシリーズ
ピン数
8
ピッチ
2.5 mm
列数
CODEタイプ
CPA付き
接続方向
基板実装方式
PIP（スルーホールリフロー）
はんだ付け方式
材質
端子：黄銅；ハウジング：PA10T
定格電流
5 A AC/DC max/pin
定格電圧
耐電圧
AC 1000 V / DC 1600 V
接触抵抗
20 mΩ max
使用温度範囲
−40°C～+105°C
耐振動等級
互換品
備考
-
部品タイプ
基板側コネクタシリーズ
ピン数
8
ピッチ
2.5 mm
列数
CODEタイプ
CPA付き
接続方向
基板実装方式
PIP（スルーホールリフロー）
はんだ付け方式
材質
端子：黄銅；ハウジング：PA10T
定格電流
5 A AC/DC max/pin
定格電圧
耐電圧
AC 1000 V / DC 1600 V
接触抵抗
20 mΩ max
使用温度範囲
−40°C～+105°C
耐振動等級
互換品
備考
