電線対基板コネクタ
電線対基板コネクタは、電子機器内でワイヤーハーネスと回路基板を接続するための重要な部品です。高密度接続、耐振動性、防水性などの要求に対応し、車載電子機器、通信機器、産業機器などで安定した接続性能を提供します。用途に応じた設計により、信号伝送や電源供給を確実に行い、機器の長期安定動作を支えます。
フィルター
-
製品シリーズ
14131X位置決め溝付きライトアングルSMTウェハシリーズ
WTB2203Aシリーズ
WTB2001X-8P / WTB2002X-8Pシリーズ
WTB3502シリーズ
WTB3501シリーズ
WTB2601シリーズ
WTB25401シリーズ
WTB2503シリーズ
WTB2502シリーズ
WTB2501シリーズ
WTB2202シリーズ
WTB2201シリーズ
14119Xシリーズ
WTB2.54-1シリーズ
14136Xシリーズ
14135Xシリーズ
P2.0-7-12P基板側シリーズ
P3.5シリーズ
24137Xシリーズ
14134Xシリーズ
14124Xシリーズ
141223Xシリーズ
14118Xシリーズ
X4117Xシリーズ
X4111Xシリーズ
14106Xシリーズ
X4101Xシリーズ
X4104Xシリーズ
24100Xシリーズ
-
シリーズ種別
基板側コネクタ
コネクタシステム
電線側部品
-
ピッチ
1 mm
1.25 mm
1.8 mm
2 mm
2.2 mm
2.5 mm
2.54 mm
2.6 mm
3.5 mm
-
列数
単列
2列
複列
-
嵌合方向
水平／ライトアングル
垂直
-
基板実装方式
DIP／フローはんだ付け
PIP / THR
SMT
-
CPA付き
なし
あり
適用
-

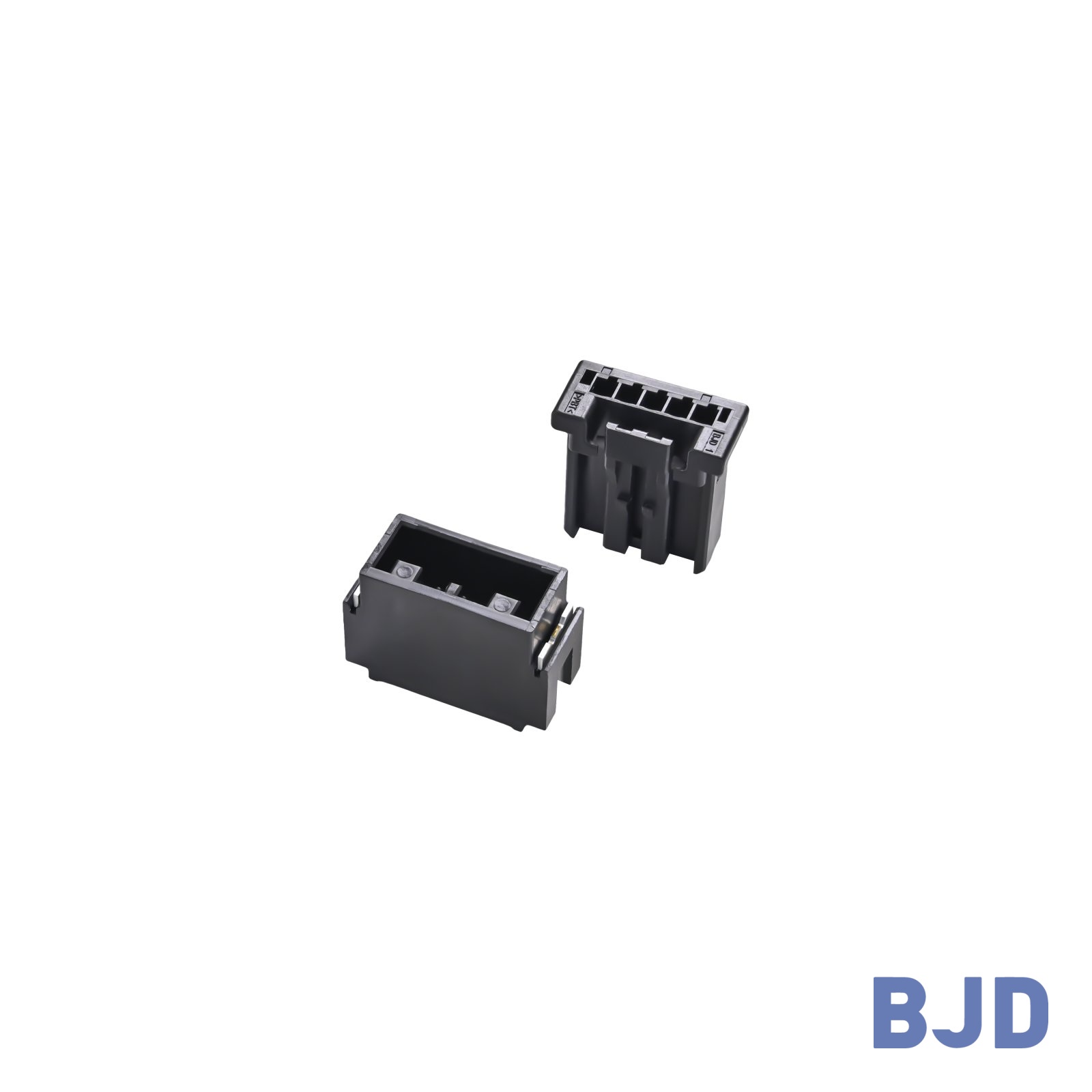

14135Xシリーズは、2.00 mmピッチ、5極、単列の電線対基板コネクタシリーズです。ケーブル側コネクタと垂直基板側コネクタで構成され、定格電流は3 A AC/DC max/pinです。
詳細を見る
仕様
構成部品
ケーブル側コネクタ + 垂直基板側コネクタ
部品タイプ
ピン数
5
ピッチ
2.00 mm
列数
単列
CODEタイプ
CPA付き
TPA付き
基板実装方式
はんだ付け方式
材質
定格電流
3 A AC/DC max/pin
定格電圧
耐電圧
AC 500 V/min
接触抵抗
10 mΩ max（初期）；30 mΩ max（試験後）
使用温度範囲
−40°C～125°C
耐振動等級
互換品
備考
-

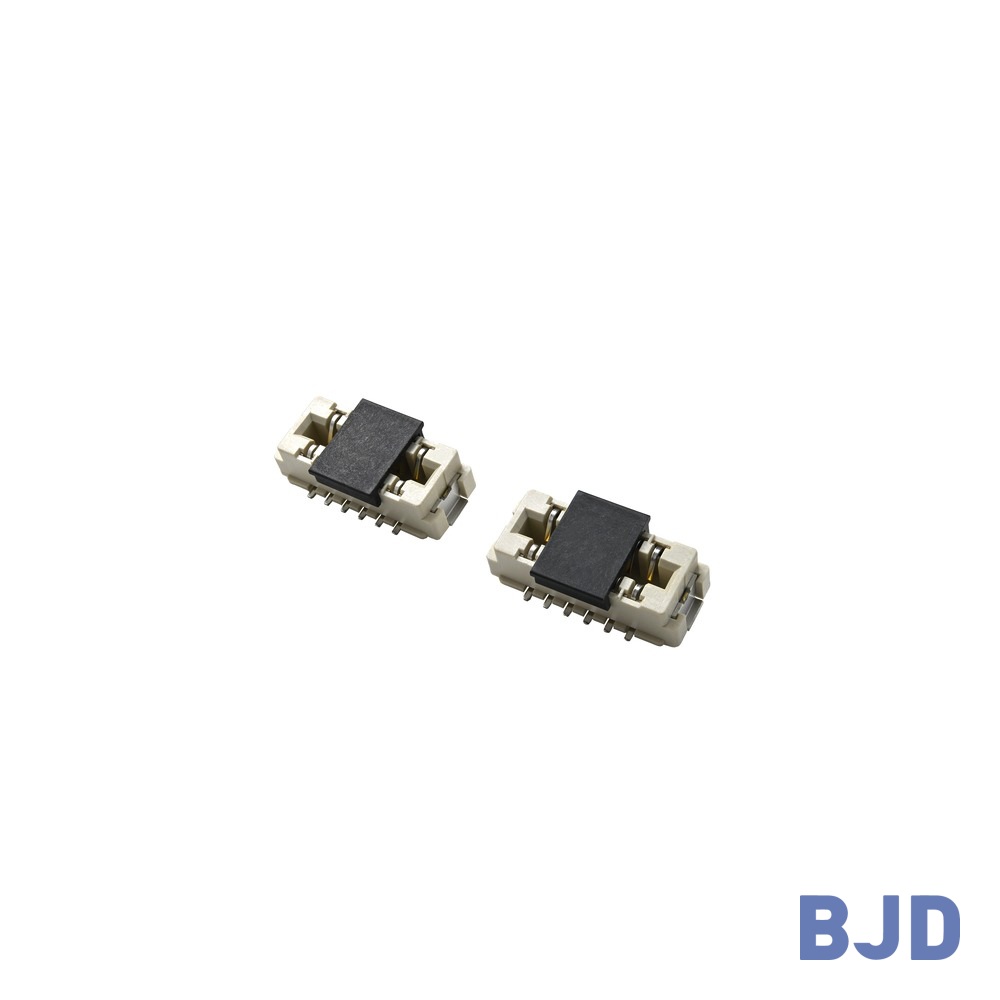

P2.0-7-12P基板側コネクタシリーズは、2.00 mmピッチ、12極の垂直SMT基板側コネクタシリーズです。定格電流は4 A AC/DC max/pin、使用温度範囲は−40°C～125°Cです。
詳細を見る
仕様
部品タイプ
ピン数
12
ピッチ
2.00 mm
列数
CODEタイプ
CPA付き
接続方向
基板実装方式
SMT
はんだ付け方式
材質
LCP
定格電流
4 A AC/DC max/pin
定格電圧
耐電圧
AC 1000 V/min
接触抵抗
20 mΩ max（初期）；50 mΩ max（試験後）
使用温度範囲
−40°C～125°C
耐振動等級
互換品
備考
-

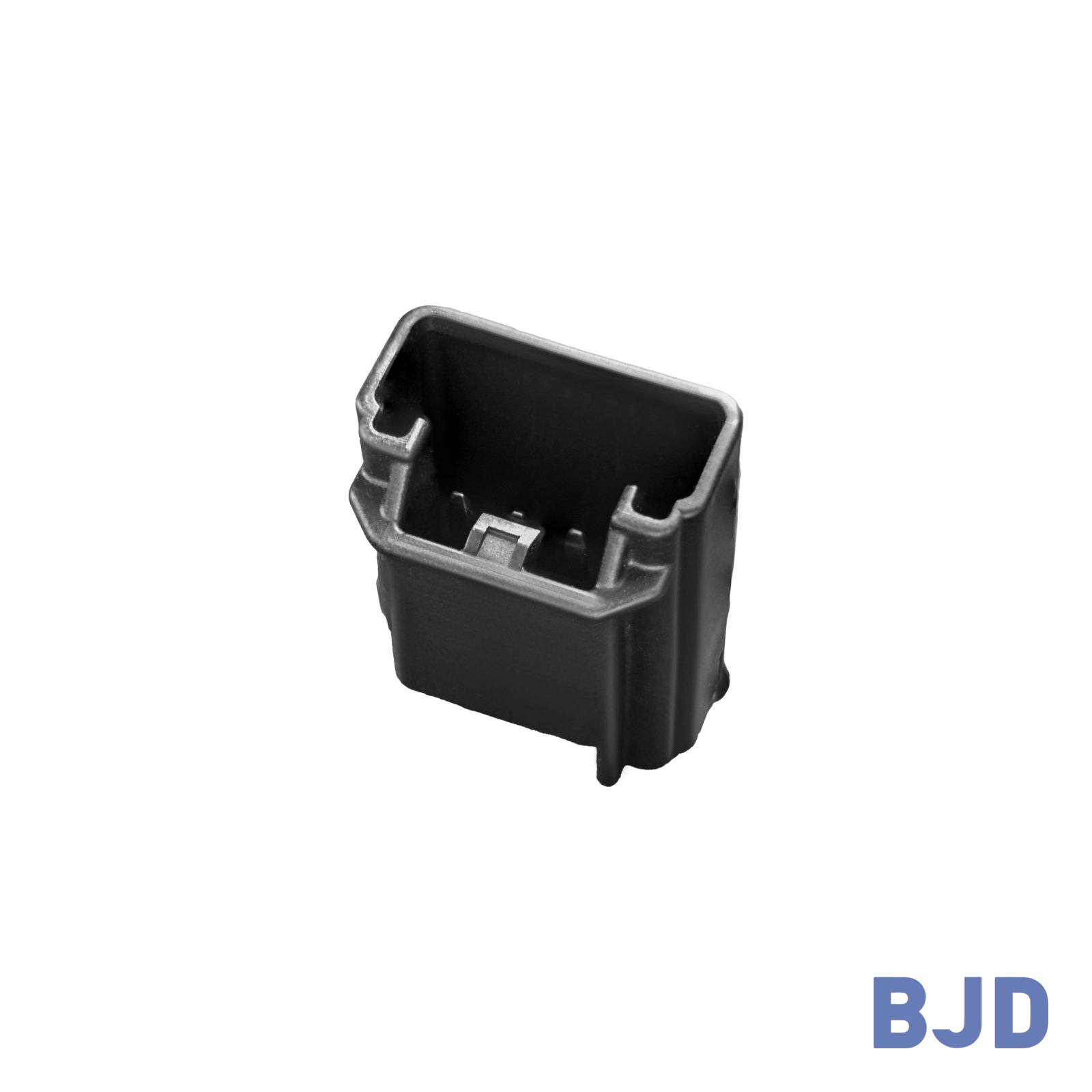

部品タイプ
ピン数
4
ピッチ
3.5 mm
列数
CODEタイプ
CPA付き
接続方向
基板実装方式
SMT
はんだ付け方式
材質
定格電流
3 A AC/DC max/pin
定格電圧
耐電圧
AC 1000 V / DC 1600 V
接触抵抗
10 mΩ max（初期）；20 mΩ max（試験後）
使用温度範囲
−40°C～105°C
耐振動等級
互換品
備考
-

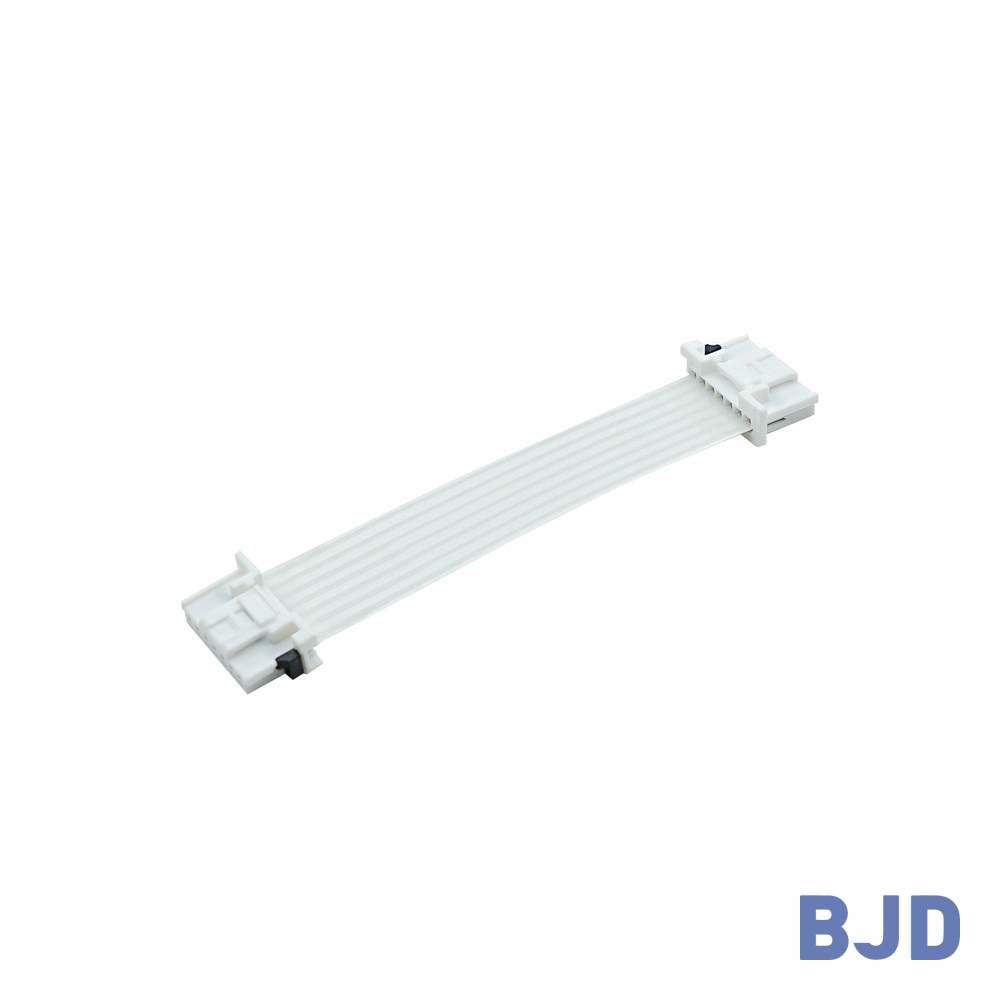

24137Xシリーズは、2.00 mmピッチ、2～15ピンの電線側FFCコネクタ部品シリーズです。FFCハウジング、FFC端子、TPAで構成され、使用温度範囲は−40°C～+125°Cです。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
2～15
ピッチ
2.00 mm
列数
CODEタイプ
TPA付き
材質
ハウジング：PBT；端子：銅合金；TPA：PBT
定格電流
2 A AC/DC max/pin
耐電圧
AC 1000 V / DC 1600 V
接触抵抗
10 mΩ max（初期）；20 mΩ max（試験後）
使用温度範囲
−40°C～+125°C
互換品
備考
-

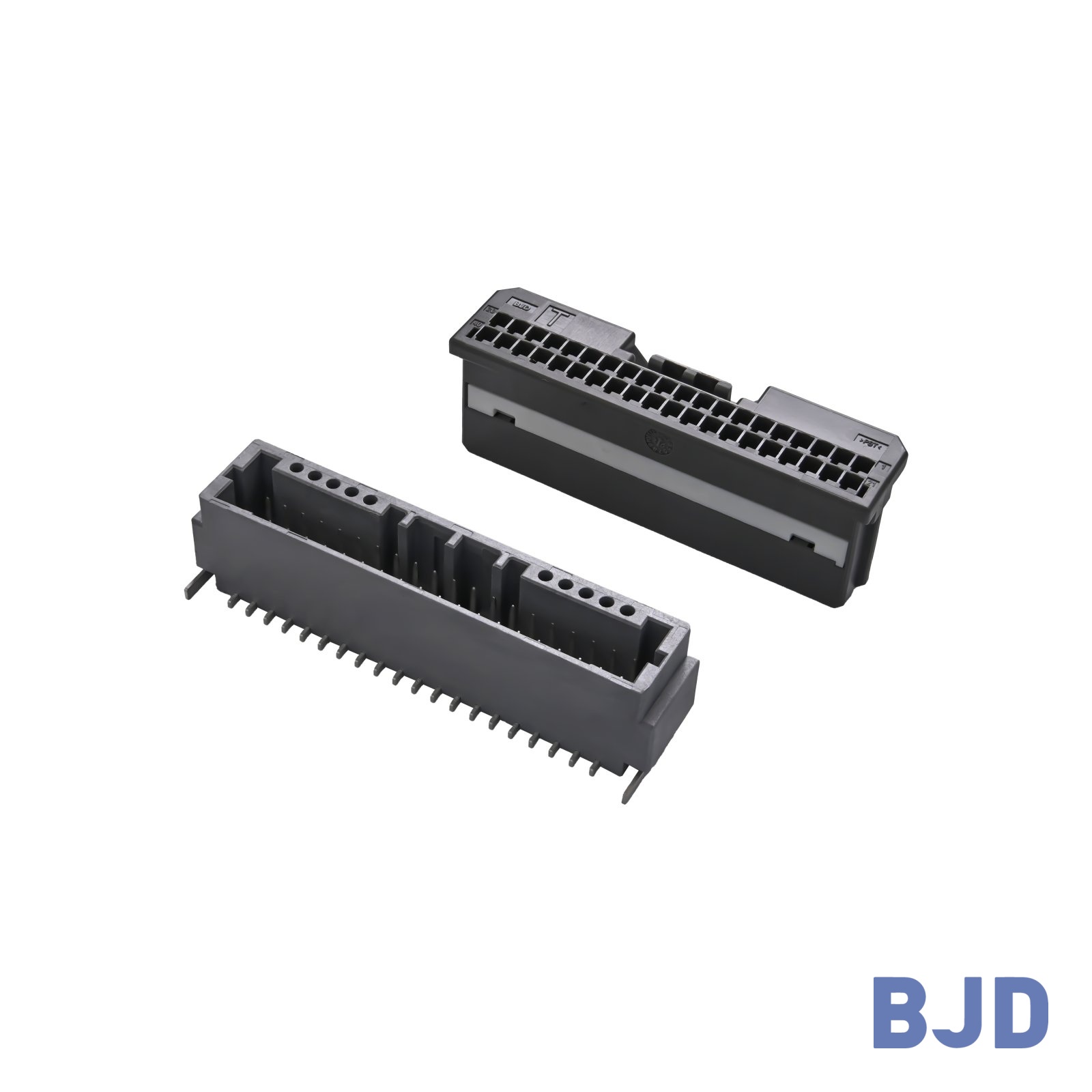

14134Xシリーズは、2.00 mmピッチ、32/40ピン、2列の電線対基板コネクタシリーズです。基板側垂直SMTコネクタと電線側ハウジングで構成され、使用温度範囲は−40°C～+125°Cです。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
32 / 40
ピッチ
2.00 mm
列数
CODEタイプ
CPA付き
TPA付き
基板実装方式
はんだ付け方式
材質
基板側ハウジング：PA10T；基板側端子：銅合金；電線側ハウジング：PBT
定格電流
3 A AC/DC max/pin
定格電圧
耐電圧
AC 500 V/min
接触抵抗
10 mΩ max（初期）；30 mΩ max（試験後）
使用温度範囲
−40°C～+125°C
耐振動等級
互換品
備考
