電線対基板コネクタ
電線対基板コネクタは、電子機器内でワイヤーハーネスと回路基板を接続するための重要な部品です。高密度接続、耐振動性、防水性などの要求に対応し、車載電子機器、通信機器、産業機器などで安定した接続性能を提供します。用途に応じた設計により、信号伝送や電源供給を確実に行い、機器の長期安定動作を支えます。
フィルター
-
製品シリーズ
14131X位置決め溝付きライトアングルSMTウェハシリーズ
WTB2203Aシリーズ
WTB2001X-8P / WTB2002X-8Pシリーズ
WTB3502シリーズ
WTB3501シリーズ
WTB2601シリーズ
WTB25401シリーズ
WTB2503シリーズ
WTB2502シリーズ
WTB2501シリーズ
WTB2202シリーズ
WTB2201シリーズ
14119Xシリーズ
WTB2.54-1シリーズ
14136Xシリーズ
14135Xシリーズ
P2.0-7-12P基板側シリーズ
P3.5シリーズ
24137Xシリーズ
14134Xシリーズ
14124Xシリーズ
141223Xシリーズ
14118Xシリーズ
X4117Xシリーズ
X4111Xシリーズ
14106Xシリーズ
X4101Xシリーズ
X4104Xシリーズ
24100Xシリーズ
-
シリーズ種別
基板側コネクタ
コネクタシステム
電線側部品
-
ピッチ
1 mm
1.25 mm
1.8 mm
2 mm
2.2 mm
2.5 mm
2.54 mm
2.6 mm
3.5 mm
-
列数
単列
2列
複列
-
嵌合方向
水平／ライトアングル
垂直
-
基板実装方式
DIP／フローはんだ付け
PIP / THR
SMT
-
CPA付き
なし
あり

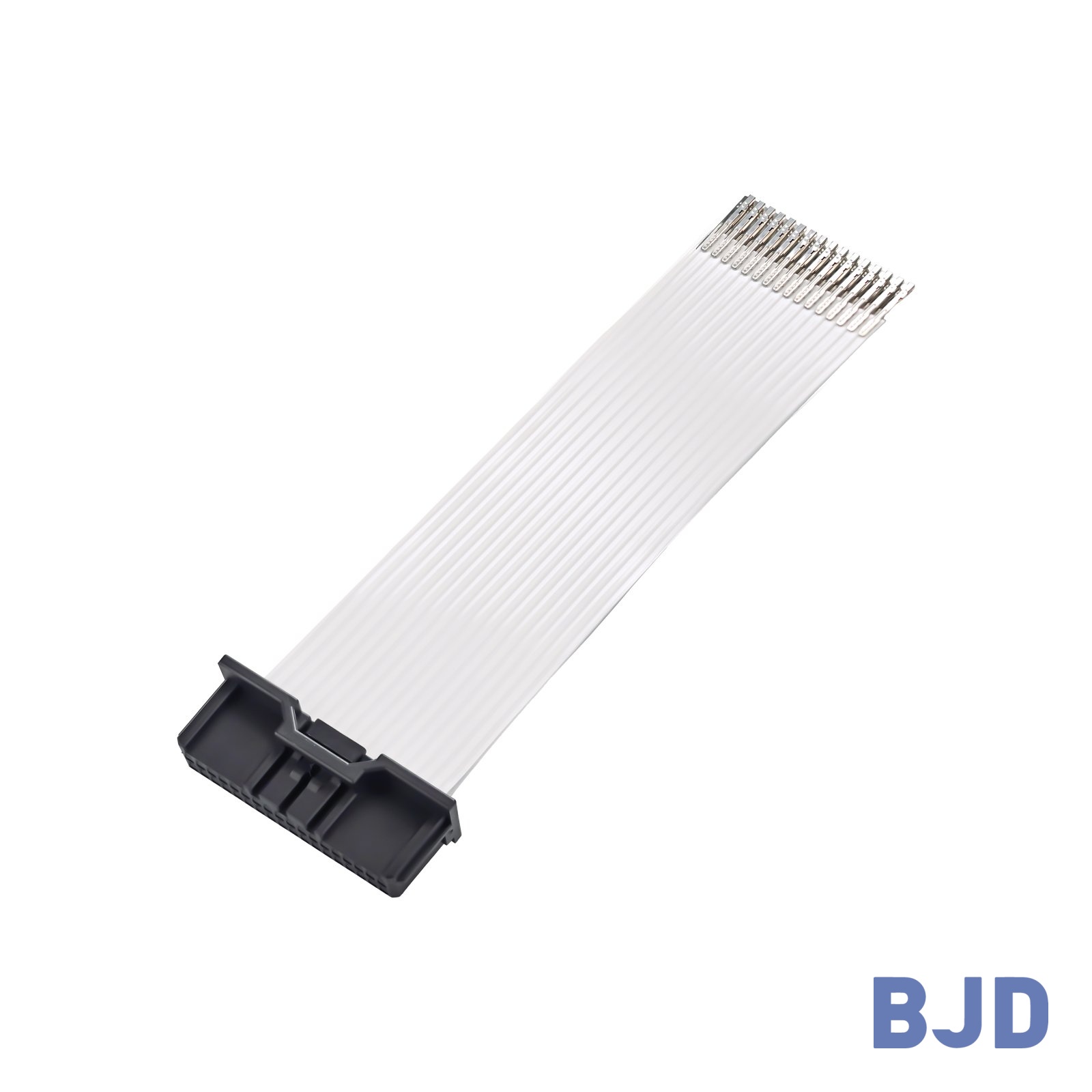

適用
-
構成部品
部品タイプ
ピン数
8～40
ピッチ
2.00 mm
列数
CODEタイプ
TPA付き
材質
PBT
定格電流
1 A AC/DC max/pin
耐電圧
AC 500 V/min
接触抵抗
10 mΩ max（初期）；30 mΩ max（試験後）
使用温度範囲
−40°C～+105°C
互換品
備考
-

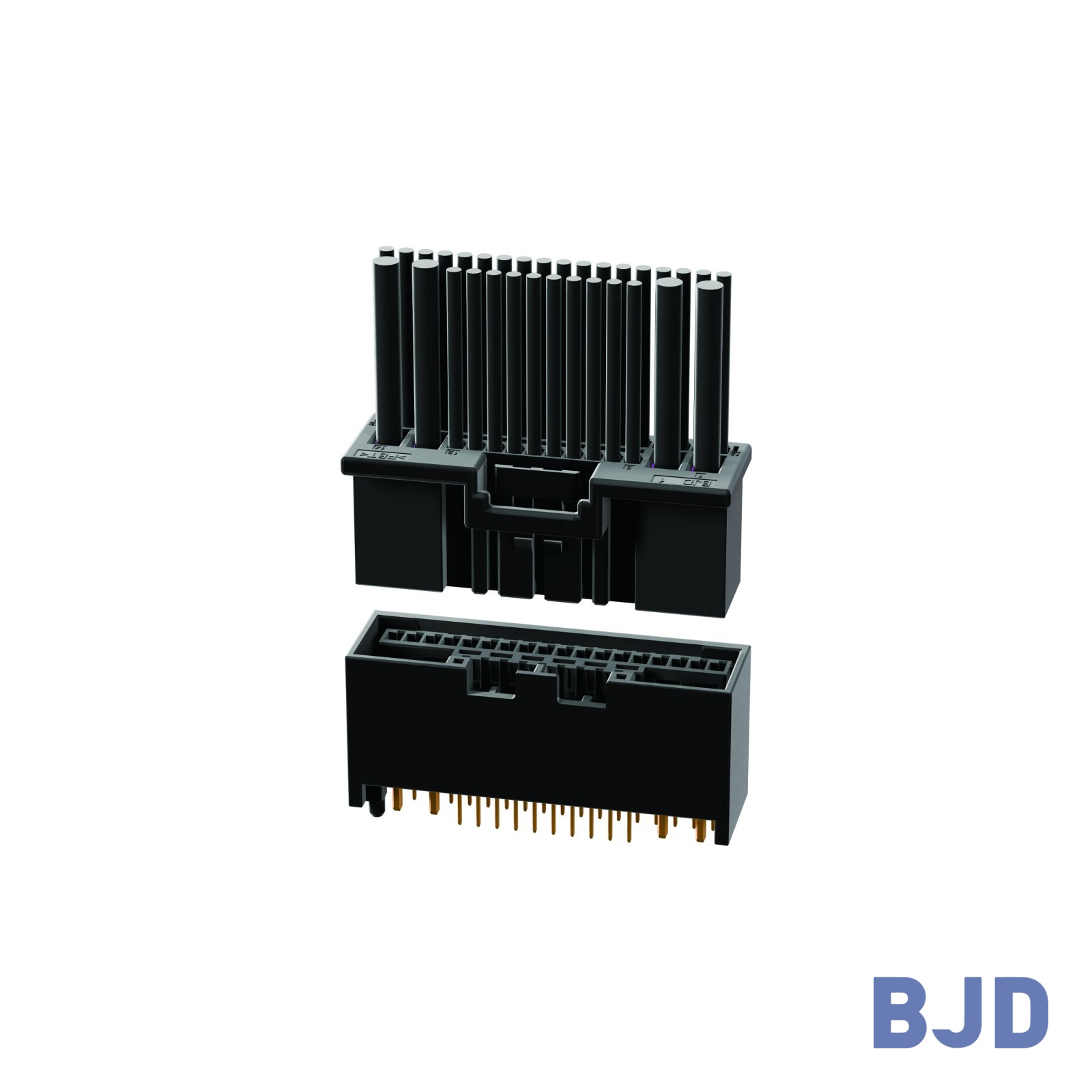

141223Xシリーズは、信号28極と電源4極で構成される32極の電線対基板ハイブリッドコネクタシステムです。信号ピッチは2.00 mm、電源ピッチは4.00 mm、使用温度範囲は−40°C～+125°Cです。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
32（信号28 + 電源4）
ピッチ
信号：2.00 mm；電源：4.00 mm
列数
CODEタイプ
CPA付き
TPA付き
基板実装方式
はんだ付け方式
材質
PPS+GF
定格電流
信号：3 A AC/DC max/pin；電源：12 A AC/DC max/pin
定格電圧
耐電圧
AC 500 V/min
接触抵抗
信号：10 mΩ max（初期）、12 mΩ max（試験後）；電源：6 mΩ max（初期）、7 mΩ max（試験後）
使用温度範囲
−40°C～+125°C
耐振動等級
互換品
備考
-

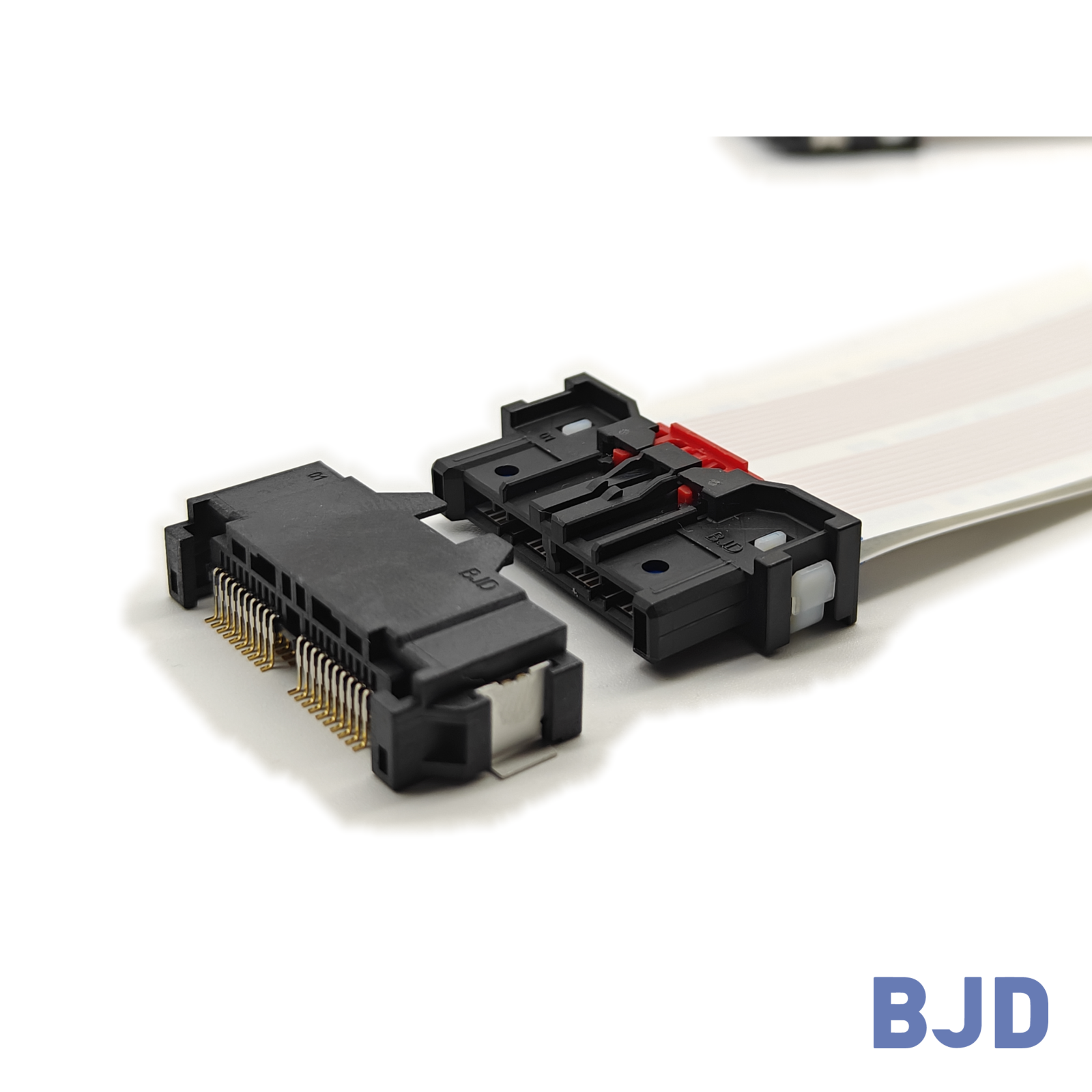

14118Xシリーズは、車載電子機器向けの1.0 mmピッチ、40極、2列のFFC対基板コネクタで、水平SMT実装に対応します。定格は1 A、200 V、使用温度範囲は-40°C～125°Cで、LV214 S1およびUSCAR V2の耐振動性能を備えています。SMK CFF5940-09XXEおよびCFF5740-09XXE関連製品の代替に対応し、高密度FFC接続、高温動作、耐振動性が求められる車載電子機器に適しています。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
40
ピッチ
1.0mm
列数
2列
CODEタイプ
CPA付き
TPA付き
基板実装方式
水平実装
はんだ付け方式
SMT
材質
定格電流
1A（FFCケーブル）
定格電圧
200V
耐電圧
接触抵抗
使用温度範囲
-40℃ ~ 125℃
耐振動等級
LV214 S1，USCAR V2
互換品
SMK CFF5940-09XXE；SMK CFF5740-09XXE
備考
-

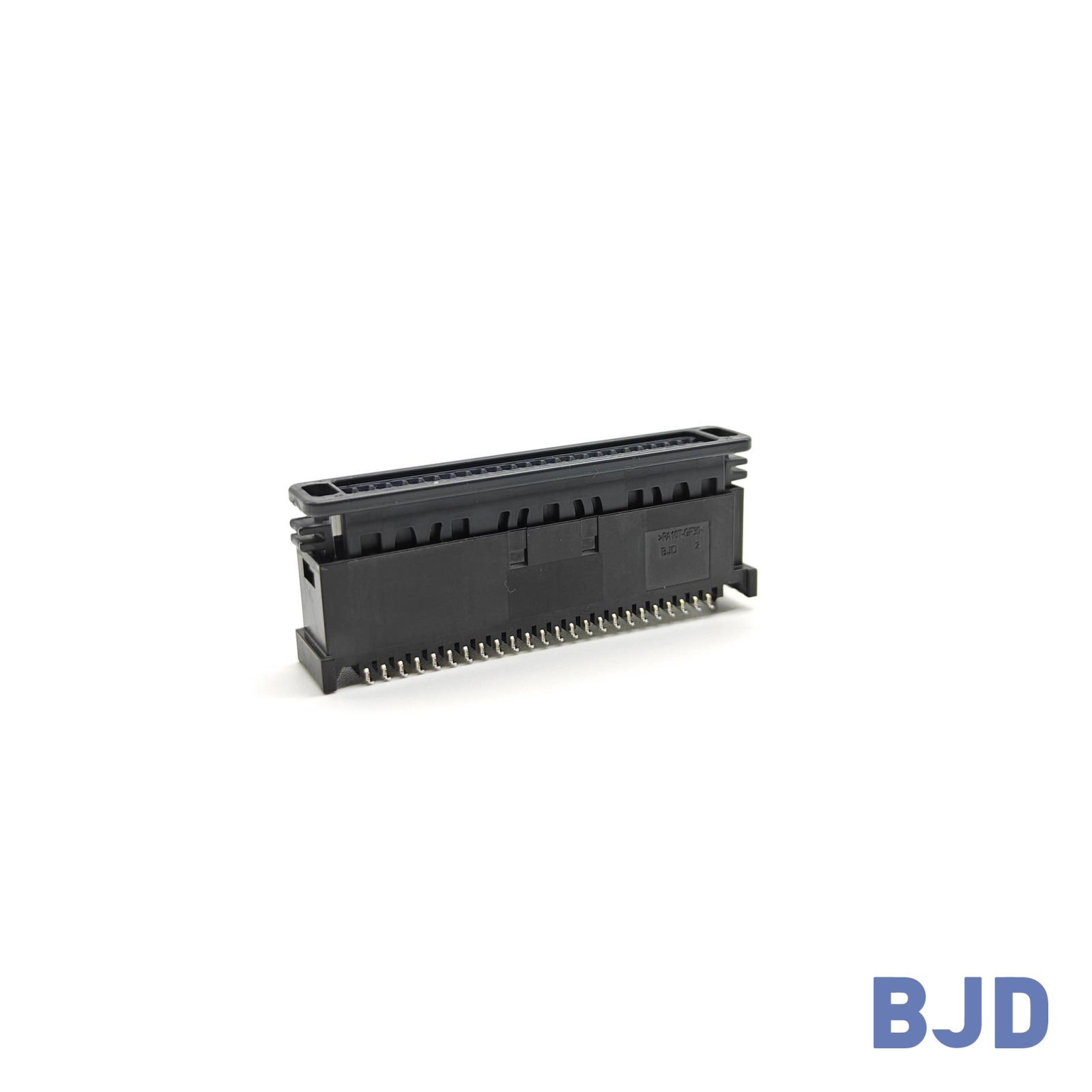

X4117Xシリーズは、車載電子機器向けの2.0 mmピッチ・2列構造の電線対基板接続システムで、基板側ヘッダー、ケーブル側ハウジング、対応端子を展開しています。基板側はストレート型とライトアングル型のSMT構造を用意し、基板レイアウトに応じた接続方式を選択できます。ケーブル側はFPC/FFCと端子の直接かしめに対応し、車載照明などの省スペース接続に適しています。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
40，48
ピッチ
2.0mm
列数
2列
CODEタイプ
CPA付き
TPA付き
基板実装方式
ストレート / ライトアングル（基板側）
はんだ付け方式
SMT
材質
定格電流
1A（FPCケーブル）
定格電圧
12V
耐電圧
接触抵抗
使用温度範囲
-40℃ ~ 105℃
耐振動等級
LV214 S2
互換品
TE NanoMQS；TE:2415829 2415780 2291853 2415823 2382718
備考
-

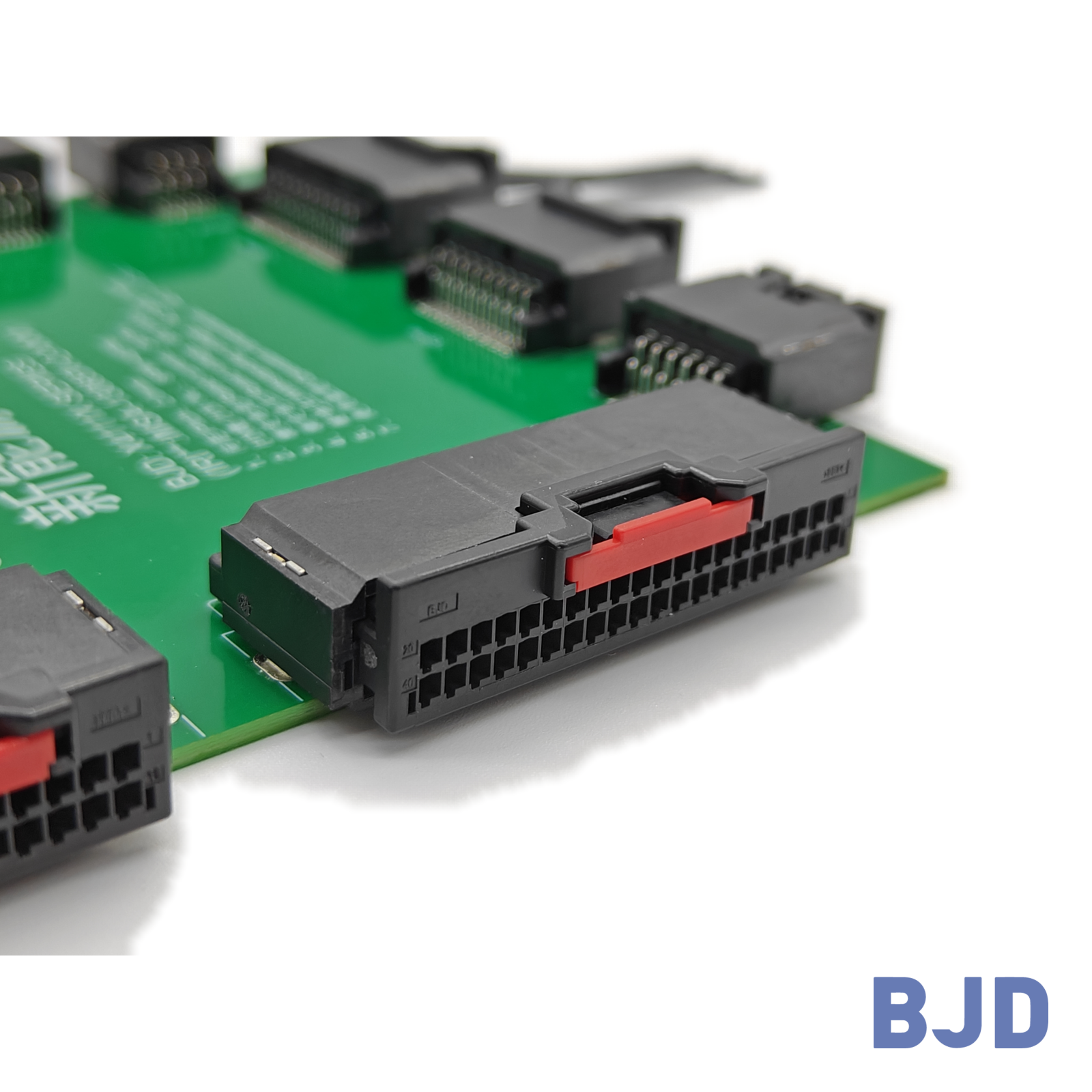

X4111Xシリーズは、2.0 mmピッチの車載向け電線対基板コネクタです。端子タブ寸法0.5 mm × 0.3 mmの超小型圧着端子とボックス構造を採用し、低背・高密度・省スペースを実現します。3種類のキーイングバリエーションを用意し、-40°C～125°Cの使用温度範囲に対応します。2列のライトアングルSMT構造により、自動実装にも適しています。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
8, 12, 16, 20, 24, 28, 32, 40
ピッチ
2.0mm
列数
CODEタイプ
CPA付き
TPA付き
基板実装方式
水平実装
はんだ付け方式
SMT
材質
定格電流
3A
定格電圧
60V
耐電圧
接触抵抗
使用温度範囲
-40℃ ~ 125℃
耐振動等級
LV214 S2，USCAR V2
互換品
IRISO 13065 Series；IRISO 13065B-2-XXX-TR IMSA-13065B-2-XXY90X；IRISO 13065T-01A-T；IRISO 13065S-2-XXX IMSA-13065S-2-XXY50X
備考
