電線対基板コネクタ
電線対基板コネクタは、電子機器内でワイヤーハーネスと回路基板を接続するための重要な部品です。高密度接続、耐振動性、防水性などの要求に対応し、車載電子機器、通信機器、産業機器などで安定した接続性能を提供します。用途に応じた設計により、信号伝送や電源供給を確実に行い、機器の長期安定動作を支えます。
フィルター
-
製品シリーズ
14131X位置決め溝付きライトアングルSMTウェハシリーズ
WTB2203Aシリーズ
WTB2001X-8P / WTB2002X-8Pシリーズ
WTB3502シリーズ
WTB3501シリーズ
WTB2601シリーズ
WTB25401シリーズ
WTB2503シリーズ
WTB2502シリーズ
WTB2501シリーズ
WTB2202シリーズ
WTB2201シリーズ
14119Xシリーズ
WTB2.54-1シリーズ
14136Xシリーズ
14135Xシリーズ
P2.0-7-12P基板側シリーズ
P3.5シリーズ
24137Xシリーズ
14134Xシリーズ
14124Xシリーズ
141223Xシリーズ
14118Xシリーズ
X4117Xシリーズ
X4111Xシリーズ
14106Xシリーズ
X4101Xシリーズ
X4104Xシリーズ
24100Xシリーズ
-
シリーズ種別
基板側コネクタ
コネクタシステム
電線側部品
-
ピッチ
1 mm
1.25 mm
1.8 mm
2 mm
2.2 mm
2.5 mm
2.54 mm
2.6 mm
3.5 mm
-
列数
単列
2列
複列
-
嵌合方向
水平／ライトアングル
垂直
-
基板実装方式
DIP／フローはんだ付け
PIP / THR
SMT
-
CPA付き
なし
あり
適用
-

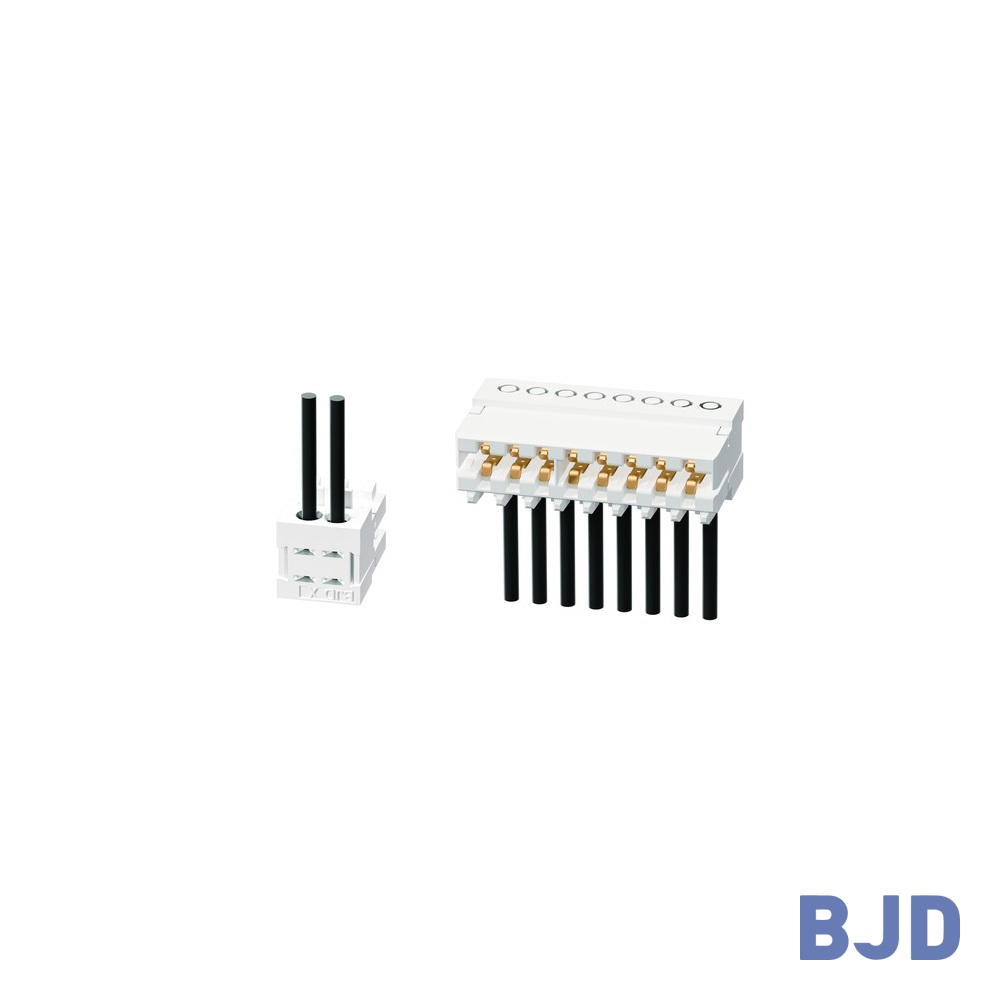

RAST 2.5規格に準拠した2.5 mmピッチの圧接（IDC）コネクタです。直接嵌合に対応し、RAST 2.5規格に基づくコーディング位置により誤嵌合を防止します。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
2 - 20
ピッチ
2.5mm
列数
CODEタイプ
CPA付き
TPA付き
基板実装方式
水平実装
はんだ付け方式
はんだ付け不要
材質
定格電流
3A
定格電圧
32V
耐電圧
接触抵抗
使用温度範囲
-40℃ ~ 125℃
耐振動等級
LV214 S1，USCAR V1
互換品
Molex:Appli-Mate RAST 2.5 91716-XXXX Series；Lumberg:3517-XX 3515-XX 3510-XX
備考
-

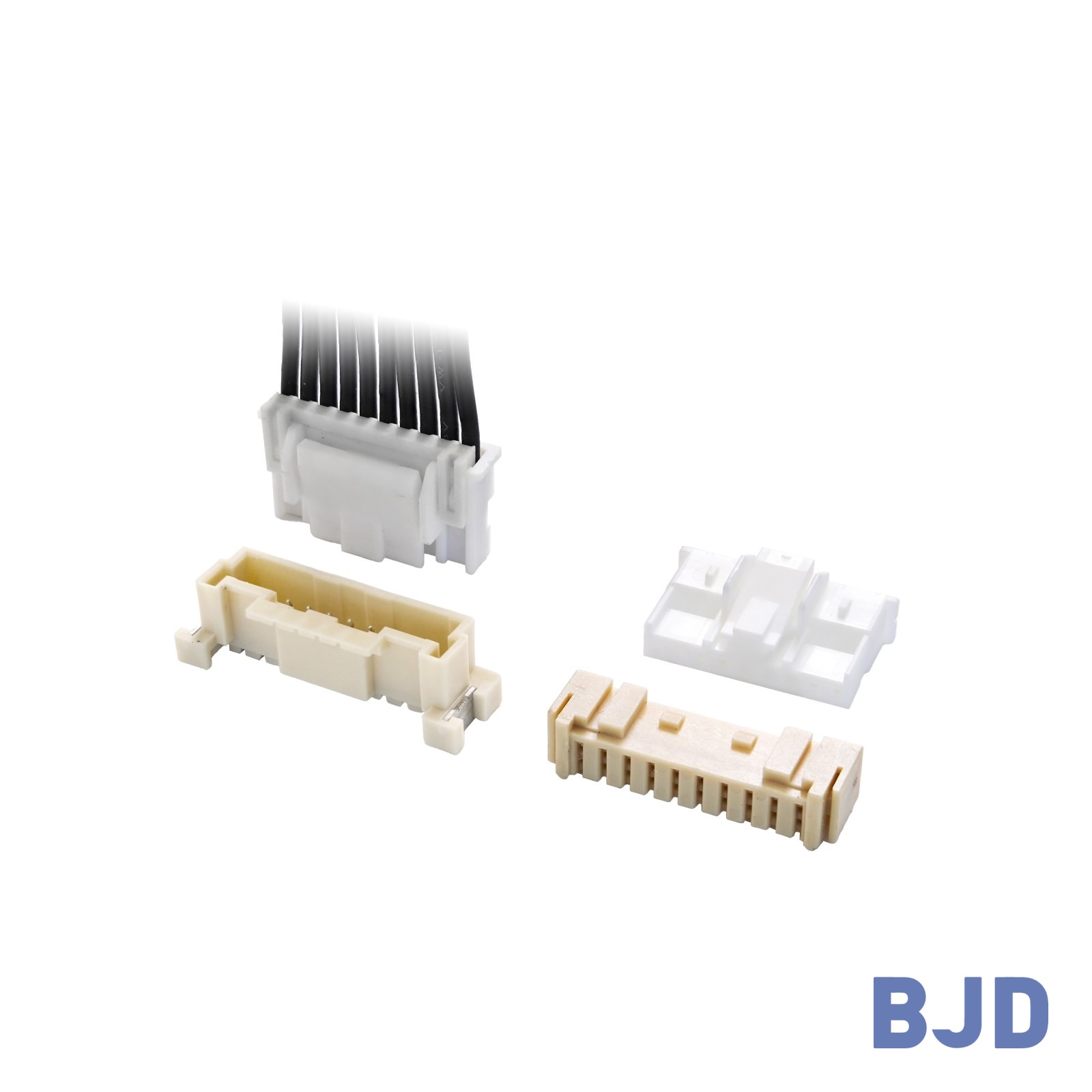

BJD X4101Xシリーズは、2.0mmピッチの小型コネクタです。TPA（端子保持リテーナ）により、配線や振動による意図しない抜けを抑え、限られたスペースでも高い接続信頼性を確保します。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
2 - 15
ピッチ
2.0mm
列数
CODEタイプ
CPA付き
TPA付き
基板実装方式
垂直実装，水平実装
はんだ付け方式
SMT
材質
定格電流
3A
定格電圧
250V
耐電圧
接触抵抗
使用温度範囲
-40℃ ~ 125℃
耐振動等級
LV214 S3 USCAR V2
互換品
JST PA series（BMXXB-PASS，SMXXB-PASS，SPHD-00XT-P0.5，SPAH-A011T-K050，SPAH-A011GF-K050，PAP-XXV-S，PARP-XXV，PMS-XXV-S）；JST:BMXXB-PASS；JST:SMXXB-PASS；JST:PAP-XXV-S PARP-XXV；JST:PMS-XXV-S
備考
-
BJD X4104Xシリーズは、2.00mmピッチの電線対基板コネクタです。TPA（端子保持リテーナ）に対応し、高い耐振動性が求められる用途で安定した接続を提供します。小型設計により、省スペース化と軽量化にも貢献します。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
2 - 15
ピッチ
2.0mm
列数
CODEタイプ
CPA付き
TPA付き
あり
基板実装方式
水平実装，垂直実装
はんだ付け方式
SMT
材質
定格電流
3A
定格電圧
250V
耐電圧
接触抵抗
使用温度範囲
-40 ℃ ~ 125 ℃
耐振動等級
LV214 S3，USCAR V2
互換品
Molex Duraclik Series（560020-XXX，502352-XXX，560124，505153，505487，50212，50372，56161，560085）；Molex:560020-XXXX；Molex:502352-XXXX；Molex:560123 505151 502351；Molex:560125 505152
備考
-

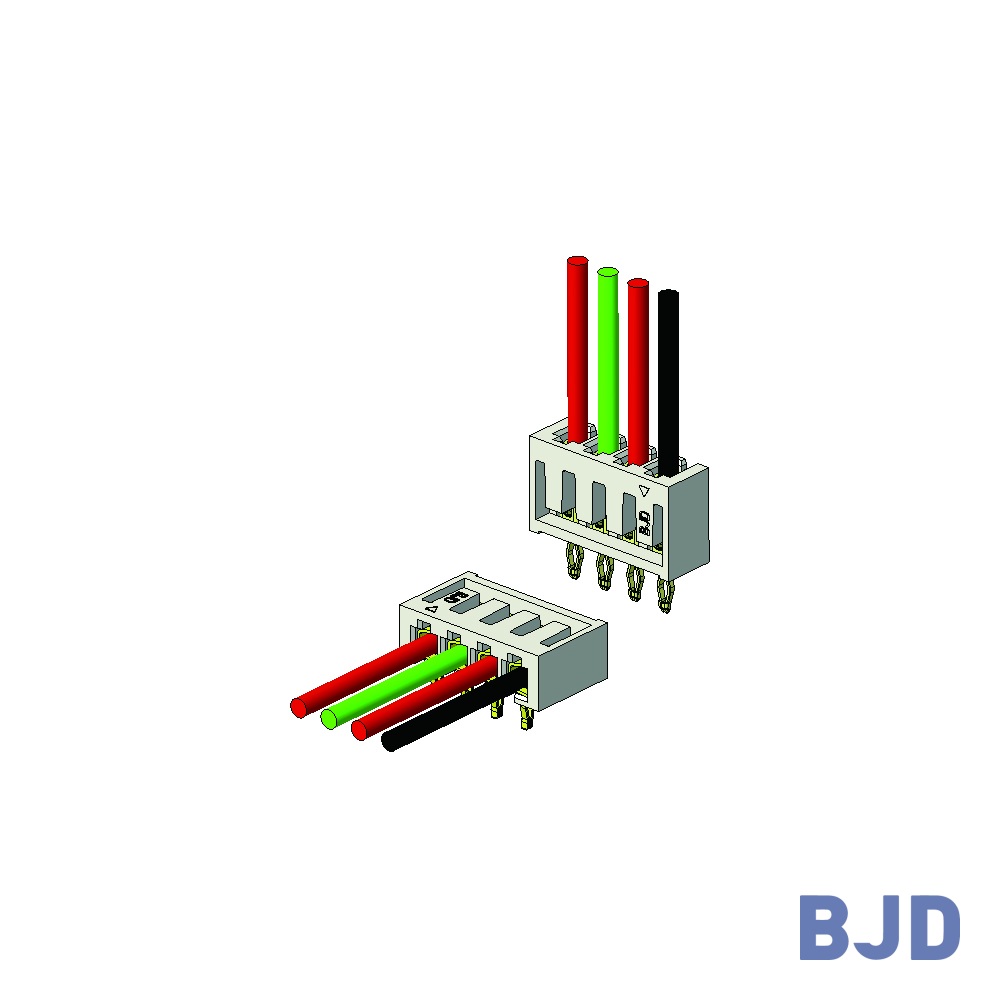

24100Xシリーズは、定格電流最大3 Aの経済的な電線対基板接続向けコネクタです。一体型の基板直接はんだ付け構造により、2ピース構造と比べて省スペース化とコスト低減を実現します。2～16極、2.00 mmおよび2.50 mmピッチ、垂直・水平構成に対応し、民生機器、データ通信、産業機器、計測機器、車載用途に適しています。
詳細を見る
仕様
構成部品
部品タイプ
ピン数
2 - 16
ピッチ
2.5mm
列数
CODEタイプ
CPA付き
TPA付き
基板実装方式
垂直実装、水平実装
はんだ付け方式
フローはんだ
材質
定格電流
3A
定格電圧
250V
耐電圧
接触抵抗
使用温度範囲
-40℃ ~ 125℃
耐振動等級
LV214 S3，USCAR V2
互換品
JST XXP-SCN（Housing），SCN-001T-P1.0（Terminal），SCN-001T-1.0K（Terminal）；Molex：35022（Housing），35044（Terminal），35021（Terminal）
備考
