三轴浮动·四触点抗振·30A大电流 | B3501系列

BJD作为汽车电子行业的早期参与者之一，致力于提供可靠的解决方案。我们的连接器解决方案适用于汽车电子、工业控制、LED商业显示、医疗、安防等多个领域。BJD是省专精特新、高新技术企业，拥有CNAS认证实验室，确保产品质量！

01 产品开发背景

行业驱动：汽车电动化与智能化浪潮

新能源汽车快速普及，整车电气架构正从传统分布式向域控制器集中式演进。座舱域、ADAS域、动力域等各域控制器内部存在大量板对板互联需求，对连接器性能、可靠性和安装适应性提出了远超传统汽车电子的要求。

传统板对板连接器载流能力和耐压等无法满足市场的需求，即使进口汽车级连接器虽性能达标，但普遍只提供 X/Y 两轴浮动、双触点结构，在高振动场景下接触可靠性有限。

汽车整机装配中，两块 PCB 的相对位置难以做到精确对位，热胀冷缩、振动累积会进一步加剧偏差。传统连接器缺乏 Z 轴浮动补偿，容易造成强制配合、引脚受力、焊点开裂等可靠性隐患。

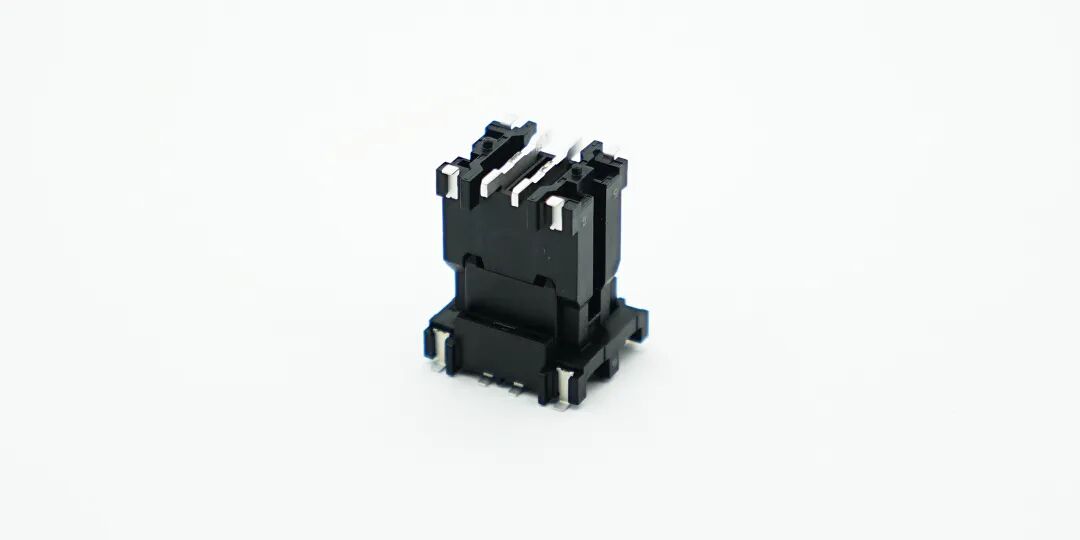

B3501 系列是我们 BJD 针对新能源与智能汽车座舱系统的高可靠板间互联这一细分场景开发的产品，X/Y/Z 三轴 ±1mm 浮动设计直接针对严苛环境下的痛点。

02 产品基本参数

产品采用高导电铜合金端子与 PA9T 工程塑料壳体，确保优异电气性能，适用于多类高端应用场景。

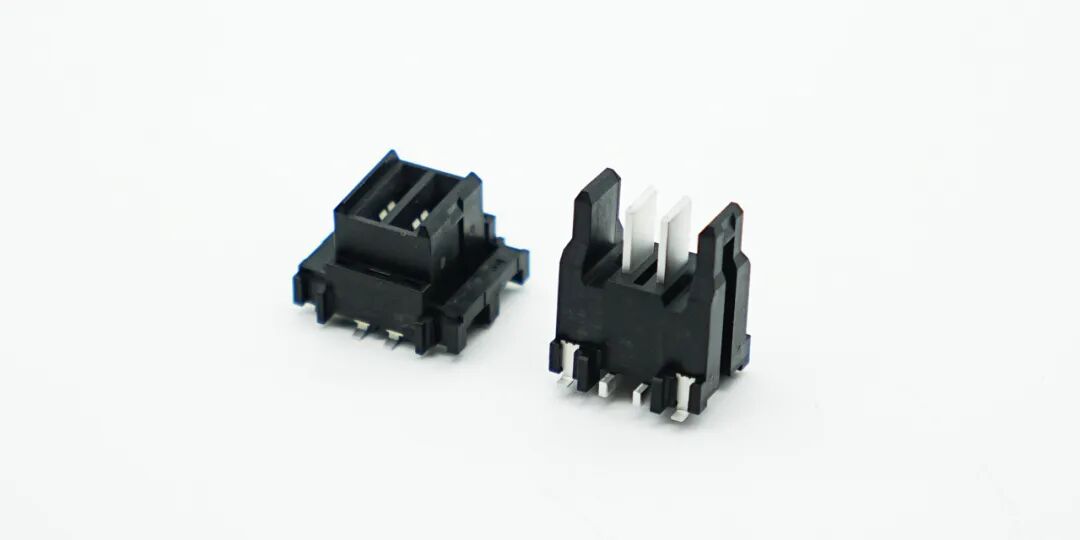

注：公座料号 123095-60XX50-HF；母座料号 123096-60XX50-HF。

03 产品六大优势

B3501 系列采用独特的错位四触点结构，具备 X/Y/Z 三轴 ±1mm 全向浮动能力，可满足汽车座舱系统对高电流、高电压、宽温域及抗振性能的严苛要求。

• 三轴全向浮动
  X/Y/Z 三方向各 ±1mm 浮动补偿，有效吸收 PCB 安装偏差，提升装配容差。
• 强载流能力
  额定电流 30A，采用高导电铜合金，支持大功率场景需求。
• 极低接触阻抗
  接触阻抗仅 3mΩ，错位四触点结构保障可靠接触，降低发热与损耗。
• 优异抗振性能
  独特错位四触点设计，在汽车振动环境下保持稳定电气连接。
• 宽温域工作
  -40℃ 至 +125℃ 全温度范围可靠工作，满足汽车级严苛环境要求。
• 汽车座舱级认证
  PA9T 工程塑料壳体，耐高温耐腐蚀，符合汽车座舱系统应用标准。

04 场景应用说明

B3501 系列凭借高载流、高耐压、三轴浮动、宽温域等特性，广泛适用于以下应用场景：

• 车载充电（OBC 车载充电机）
  220V 交流转高压直流，主板与 PFC / DC-DC 子板互联。
  关键特性：30A 大电流 · 高耐压
• 车联网通信（T-BOX / 网关模块）
  紧凑型通信盒内部板间互联，安装偏差大，浮动补偿关键。
  关键特性：±1mm 浮动 · 紧凑间距
• 工业控制（工业伺服 / 变频器）
  伺服驱动器、变频器控制板互联，宽温域高可靠性传输。
  关键特性：宽温 ±85℃ · 长寿命
• 智能座舱（座舱域控制器 CDC）
  中控大屏、仪表盘、HUD 背后的域控制器各功能板互联。
  关键特性：高速信号 · 抗振稳定
• 自动驾驶（ADAS 域控制器）
  摄像头、雷达数据处理板与决策主板之间高可靠互联。
  关键特性：错位四触点 · 三轴浮动
• 电池管理（BMS 电池管理系统）
  高压电池组采样、均衡、保护各功能板精准互联。
  关键特性：耐压 1000V · 3mΩ 低阻

05 产品详细图纸

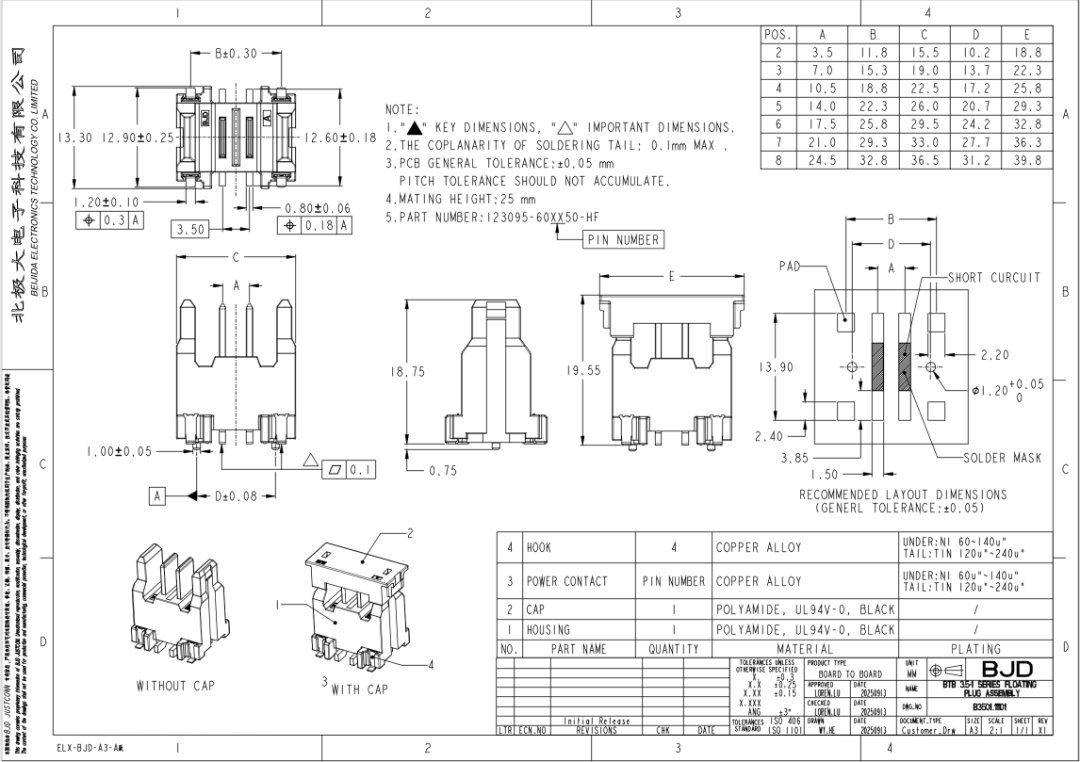

公座 Plug Assembly（123095-60XX50-HF）

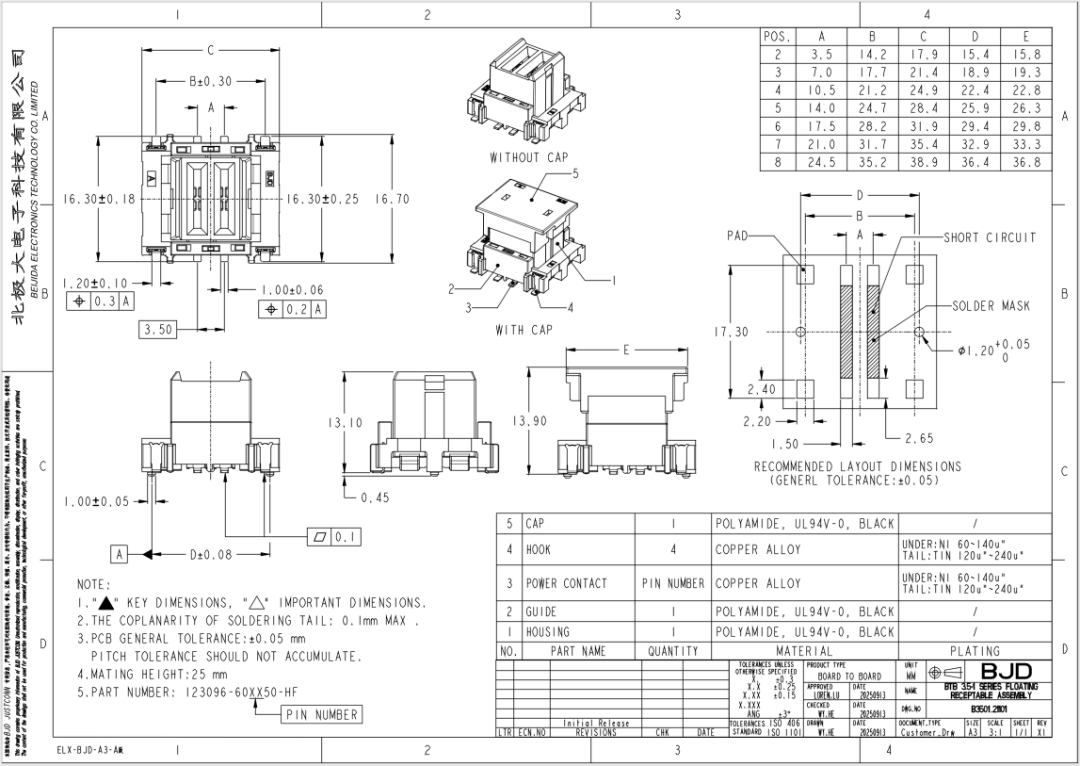

母座 Receptacle Assembly（123096-60XX50-HF）

06 产品小结

B3501 系列解决了汽车电子领域三个核心痛点：

• 三轴 ±1mm 浮动，解决了安装偏差问题；
• 错位四触点 + 3mΩ 超低阻抗，大幅降低了震动过程中的接触不良；
• 高性能标准覆盖了最严苛的车规要求。
