01 開発背景

スマートカーの電気・電子（E/E）アーキテクチャが急速に進化する中、多機能統合型ドメインコントローラー（ADASドメイン、ボディドメイン、スマートコックピットドメイン、インフォテインメントドメインなど）が主流となりつつあります。従来の分散型ECUと比べ、ドメインコントローラーは単一のコネクタにより多くの信号・電源回路を集約する必要があり、コネクタの通電容量、極数密度、実装スペースに対する要求が高まっています。

このトレンドに応え、北極大（BJD）は新世代の小型ハイブリッド型標準ワイヤ対基板コネクタプラットフォームを発表しました。連結可能な構造設計思想に基づき、標準単キャビティモジュールを基礎として、2連・3連・4連・5連などの組み合わせにより、異なる極数・電流等級のアプリケーションニーズに柔軟に対応し、開発サイクルの短縮と金型・検証コストの削減を実現します。

02 製品紹介

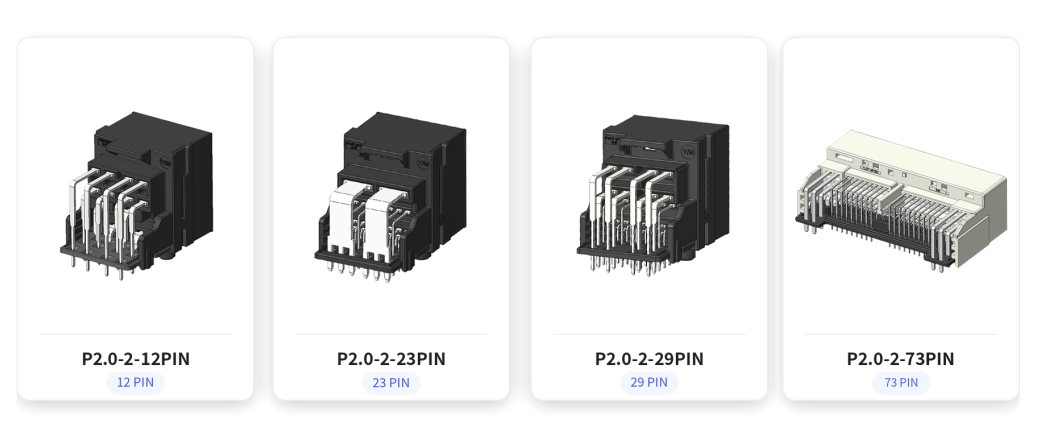

P2.0-2 SERIES は単キャビティ基礎モジュール12P/23P/28P/29Pを用意し、2通りの連結方式で構成します：52P = 23P + 29P、73P = 35P + 38P。ドメインコントローラー用途における高密度・多回路の信号・電源混在接続ニーズに対応します。

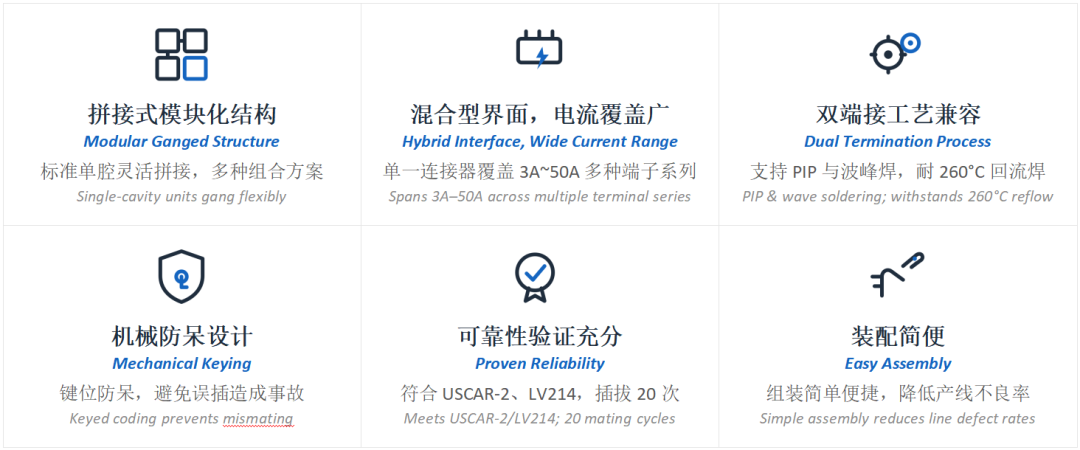

03 製品特長

• 連結式モジュラー構造
  標準単キャビティ基礎モジュールを様々な連結方式で極数拡張でき、柔軟な構成と量産のメリットを両立します。
• ハイブリッドインターフェース、広い電流カバレッジ
  単一コネクタ内に信号3Aと電源50Aを同時に収容。複数の端子シリーズにより、低圧信号と動力/大電流回路の混在伝送というドメインコントローラーのニーズに対応します。
• デュアル端接プロセス対応
  PIP（Pin in Paste）とウェーブはんだ付けの両プロセスに対応し、多仕様に互換。ピーク260°Cのリフローはんだに耐える高温プラスチック材料を採用し、プロセス適応性に優れます。
• 機械的誤挿入防止設計
  キーイング（コーディング）機能を備え、多色のロック位置で区別。誤挿入による組立・電気事故を防止し、ライン組立の効率と信頼性を向上させます。
• 十分な信頼性検証
  USCAR-2、LV214の自動車業界試験規格に適合。振動等級はUSCAR-2 V1に達し、車載グレードの信頼性要求を満たします（IATF体系下で主要Tier1/OEMの検証プロセスに対応）。
• 容易な組立
  組立工程がシンプルで、ラインの人件費と不良率の低減に貢献します。

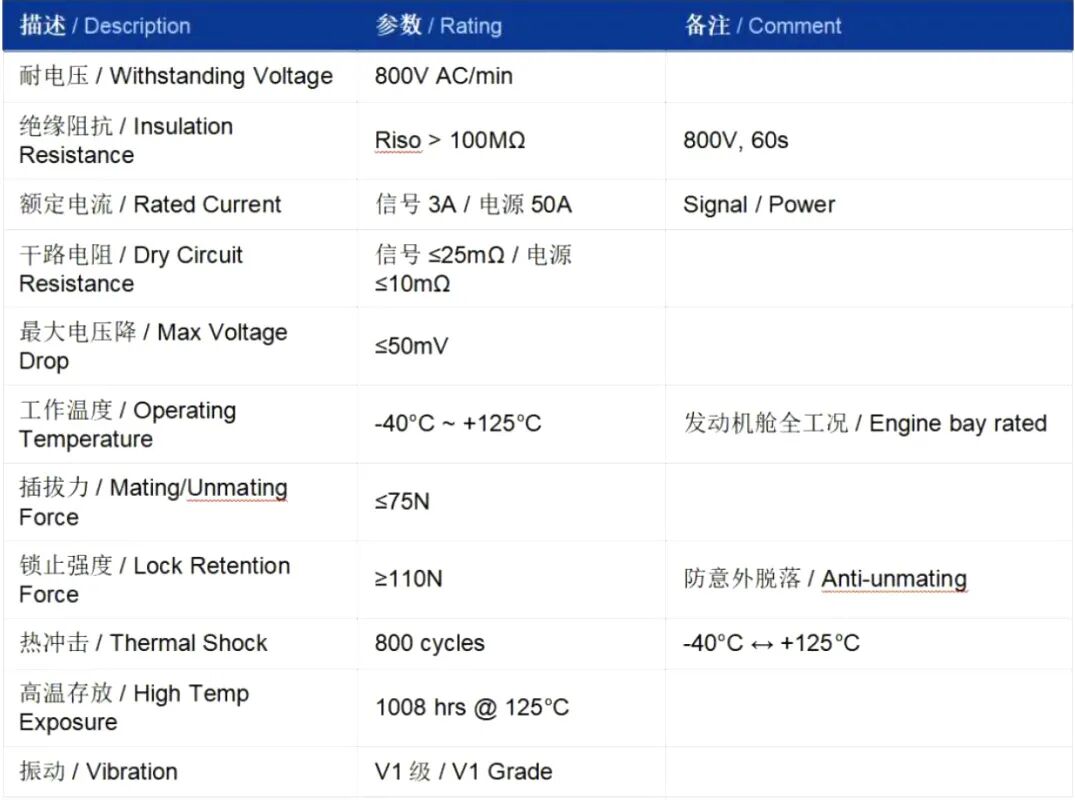

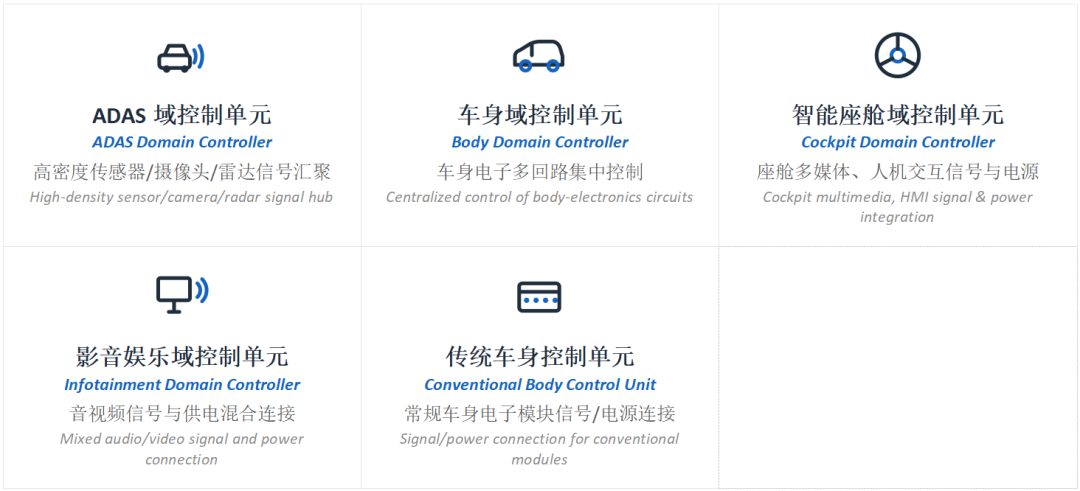

04 アプリケーション

• ADASドメインコントロールユニット：高密度センサー/カメラ/レーダー信号の集約シーン。
• ボディドメインコントロールユニット：ボディ電装の多回路集中制御。
• スマートコックピットドメインコントロールユニット：コックピットマルチメディア、HMI関連の信号・電源統合。
• インフォテインメントドメインコントロールユニット：音声/映像信号と給電の混在接続。
• 従来型ボディコントロールユニット：一般的なボディ電装モジュールの信号/電源接続。

05 製品詳細図面

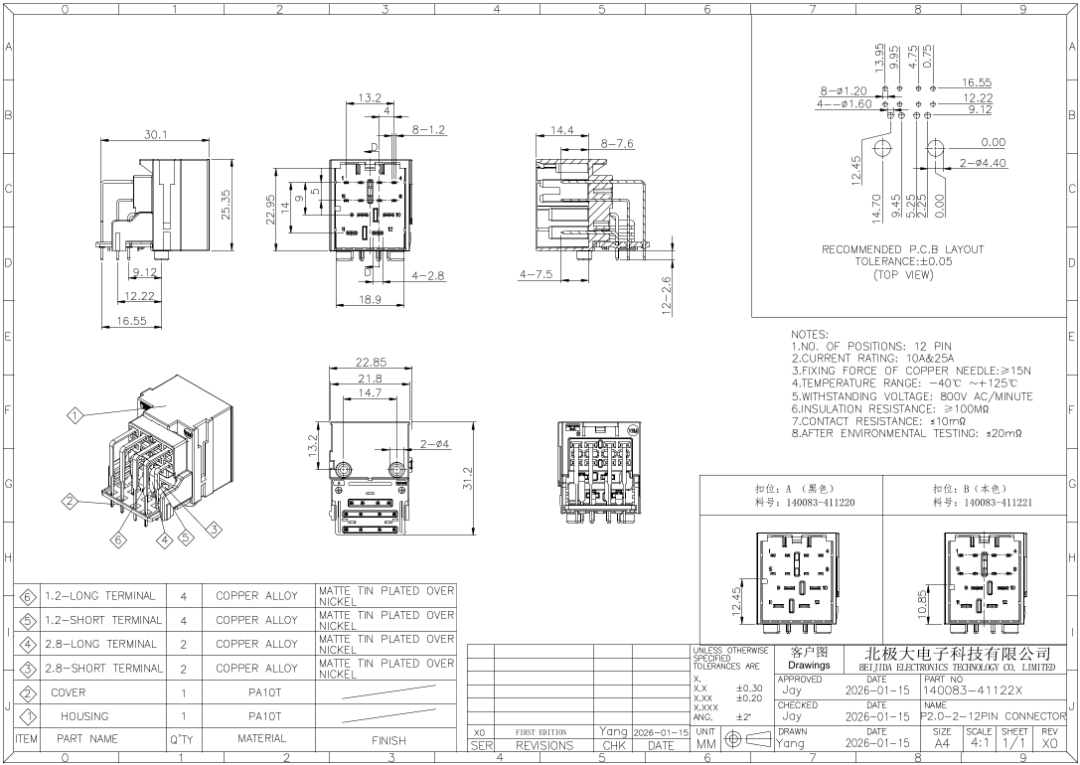

（P2.0-2-12PIN）

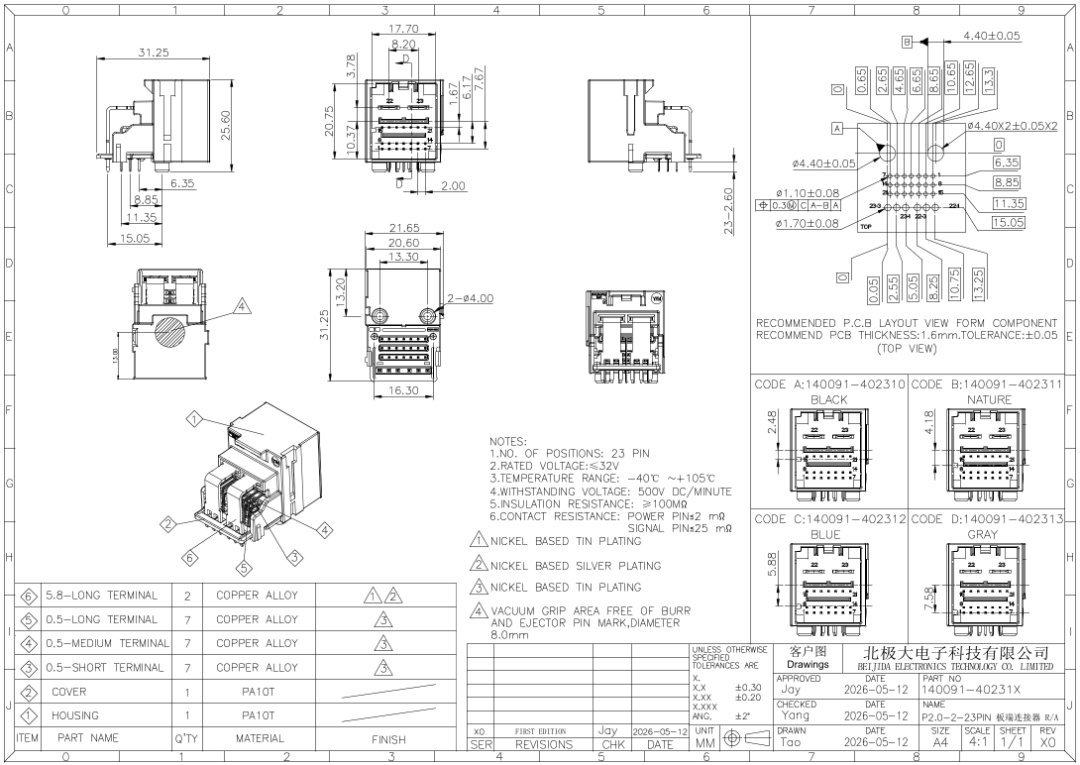

（P2.0-2-23PIN）

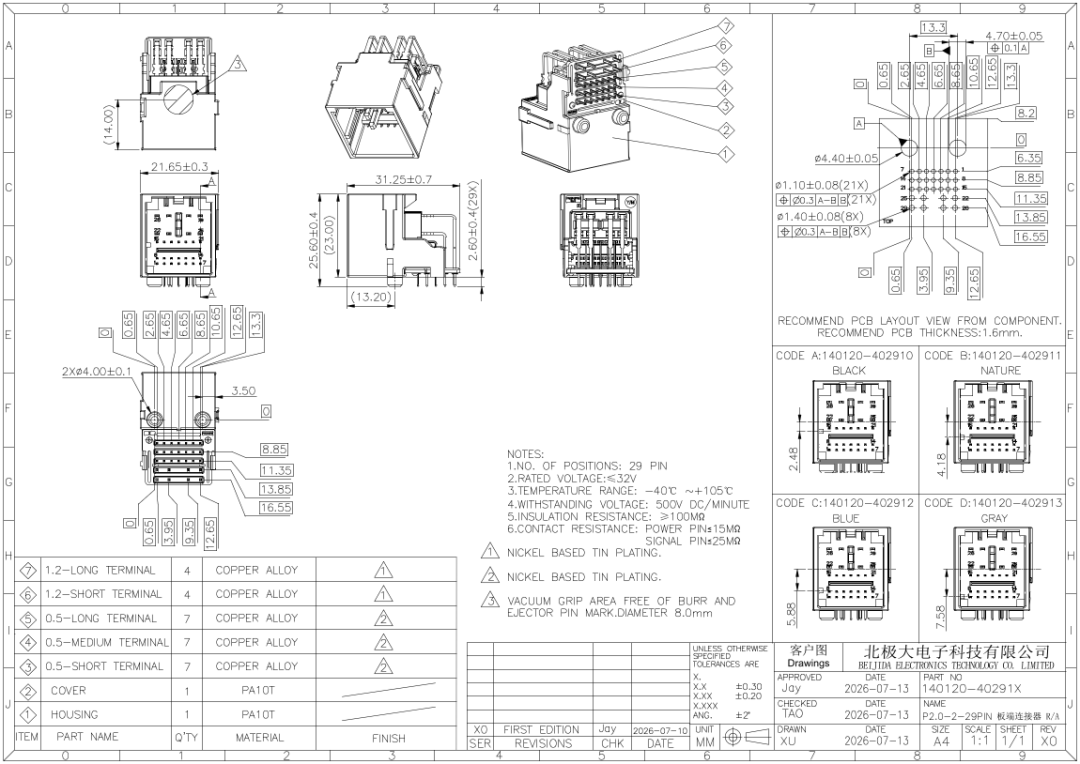

（P2.0-2-29PIN）

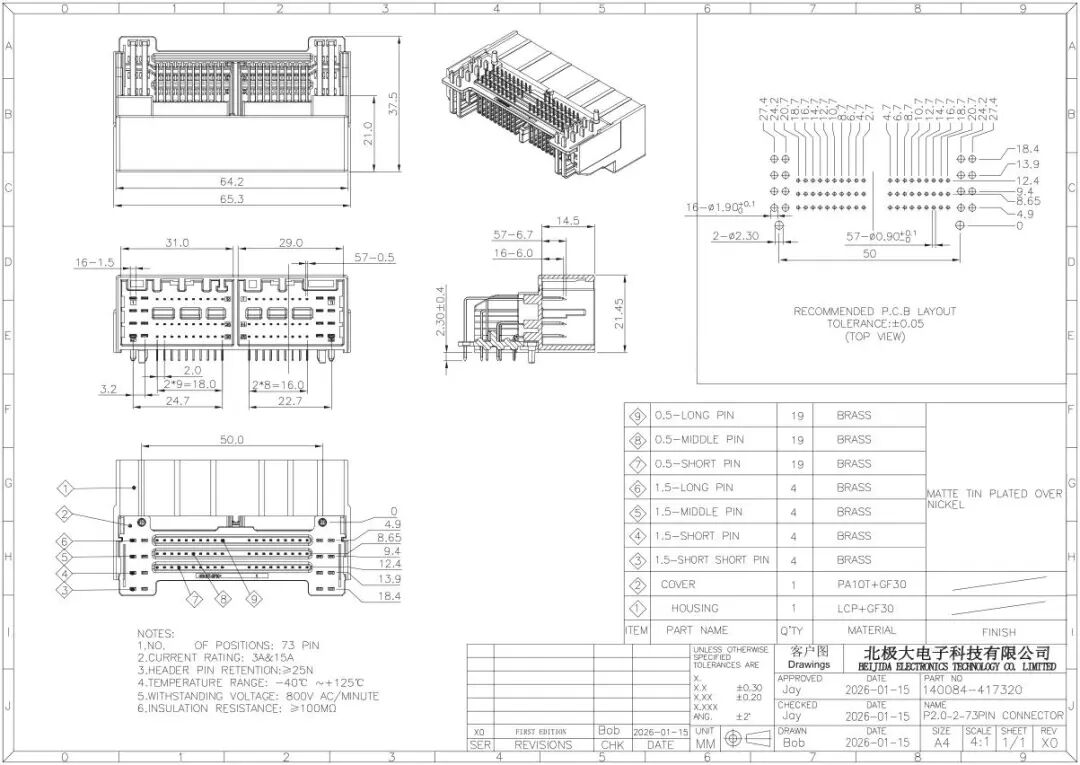

（P2.0-2-73PIN）

06 製品まとめ

P2.0-2 SERIES は、新世代小型ハイブリッド型ワイヤ対基板コネクタプラットフォームにおいて、大芯数・高密度ドメインコントローラー用途に向けた代表的モデルです。「標準単キャビティモジュール＋柔軟な連結」という中核思想により、少ない基礎金型で異なる極数・電流等級のコネクタ方案を組み合わせ、開発効率とコスト管理の両面で優位性を発揮します。
